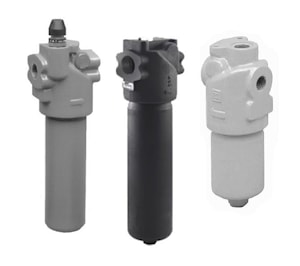

Фильтры напорные серии HPM 420 бар до 410 л/мин
420 бар до 410 л/мин
Фильтры напорные серии HPM представляют собой высокоэффективные устройства для очистки жидкости от загрязнений в различных промышленных и технических приложениях. Эти фильтры разработаны для работы при высоких давлениях и обеспечивают надежную фильтрацию в условиях интенсивной эксплуатации.
Каждый фильтр HPM включает в себя фильтрующие элементы с различной производительностью и конструктивными особенностями, что позволяет подобрать оптимальный вариант для конкретной системы. Эти фильтры обеспечивают стабильный поток жидкости, минимизируя потери давления, и обладают высокой механической прочностью, что делает их идеальными для применения в жестких условиях.
Серия HPM охватывает широкий спектр моделей, которые отличаются между собой по характеристикам потока, давлению и размерам, что позволяет использовать их в самых разных отраслях, таких как гидравлика, нефтехимическая промышленность и энергетика. Каждый фильтр оснащен высококачественными материалами, обеспечивающими долговечность и стабильную работу на протяжении всего срока службы.
Ключевые особенности фильтров серии HPM:
- Модульные фильтрующие элементы с различными уровнями потока (от 15 до 410 л/мин).
- Высокая механическая и химическая стойкость для работы в агрессивных средах.
- Прочные корпуса, обеспечивающие долгосрочную эксплуатацию при высоких давлениях.
- Универсальность в применении для различных типов жидкостей и давления.
Фильтры HPM предлагают эффективную и экономичную фильтрацию, что снижает вероятность поломок оборудования, повышая его надежность и производительность.
Материалы (корпус)
- Головка: чугун
- Колба: сталь или чугун
- Уплотнения: N — Buna-N, V — Viton
- Перепускной клапан: латунь
- Обратный клапан: сталь
- Индикатор: латунь
Условия эксплуатации
- Давление фильтра: рабочее давление — 420 бар, испытательное давление — 630 бар, разрушающее давление — 1260 бар
- Рабочая температура: -20 до +95°C
- Настройка перепускного клапана: 6 бар ±10% (от открытия)
- Совместимость с гидравлическими жидкостями: совместим с минеральными маслами, такими как HH, HM, HR, HV, HG в соответствии с ISO 6743/4

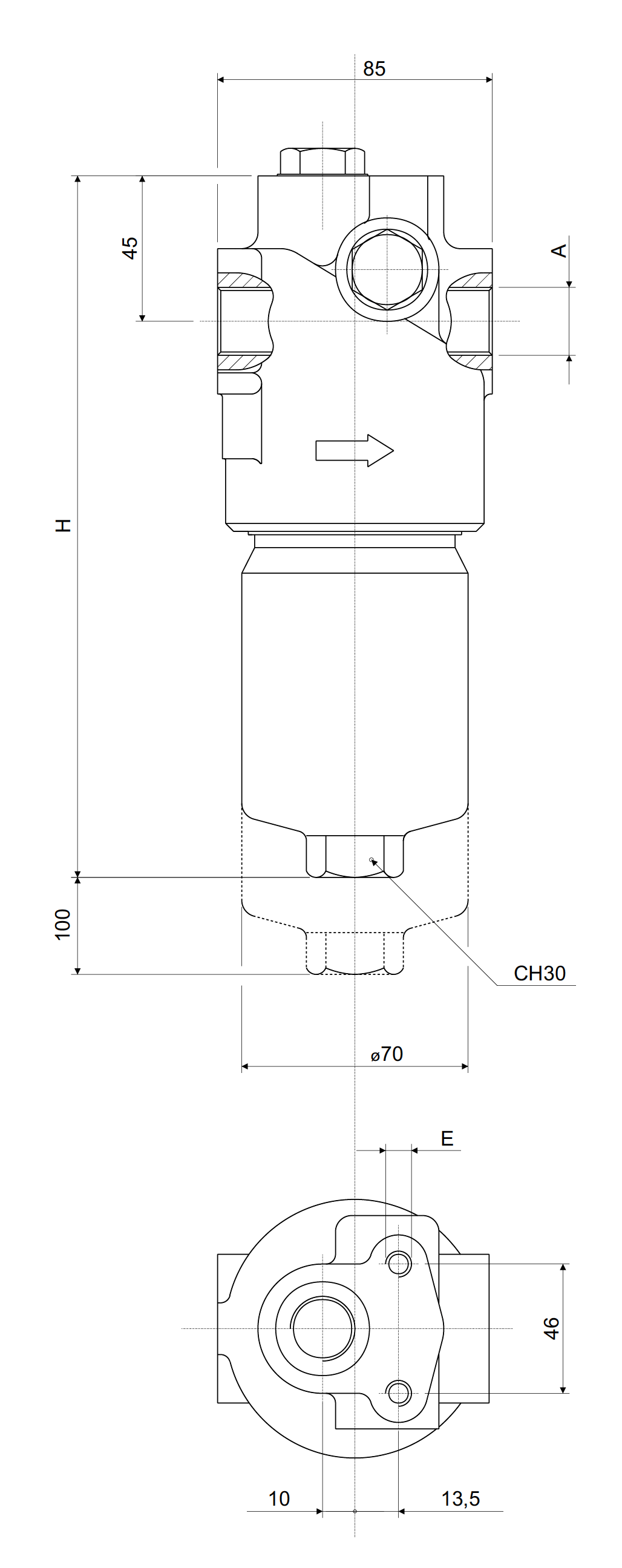

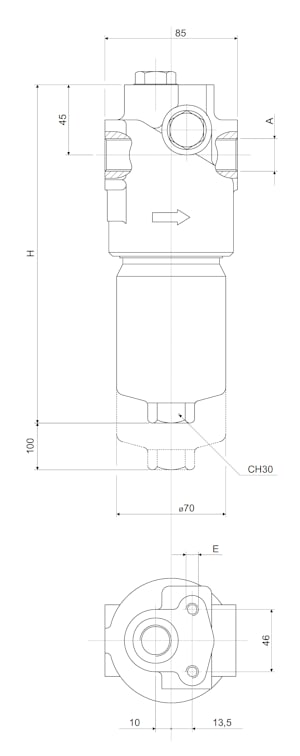

HPM 28
| Тип | А | E (глубина 15 мм) |
| 1 | 1/2" BSP | M 8 |
| 2 | 3/4" BSP | M 8 |
| 3 | 1/2" NPT | 5/16" UNC |
| 4 | 3/4" NPT | 5/16" UNC |
| 5 | SAE8 - 3/4"-16UNF | 5/16" UNC |
| 6 | SAE12 - 1 1/16"-12UN | 5/16" UNC |
| 7 | 1/2" BSPT | M 8 |
| 8 | 3/4" BSPT | M 8 |
| Тип | H (мм) | Длина OMT Group |
| 1 | 189 | HPM281.. |
| 2 | 214 | HPM282.. |
| 3 | 310 | HPM283.. |
| HPM | Фильтрующий элемент | Поток (л/мин) для серии X | Поток (л/мин) для серии Y | Вес (кг) |
| 281 | F03 | 17 | 15 | 3,8 |
| 281 | F06 | 20 | 18 | 3,8 |
| 281 | F10 | 35 | 33 | 3,8 |
| 281 | F25 | 50 | 47 | 3,8 |
| 282 | F03 | 26 | 22 | 4,2 |
| 282 | F06 | 40 | 29 | 4,2 |
| 282 | F10 | 55 | 50 | 4,2 |
| 282 | F25 | 80 | 70 | 4,2 |
| 283 | F03 | 38 | 32 | 6 |
| 283 | F06 | 50 | 40 | 6 |
| 283 | F10 | 70 | 60 | 6 |
| 283 | F25 | 95 | 85 | 6 |

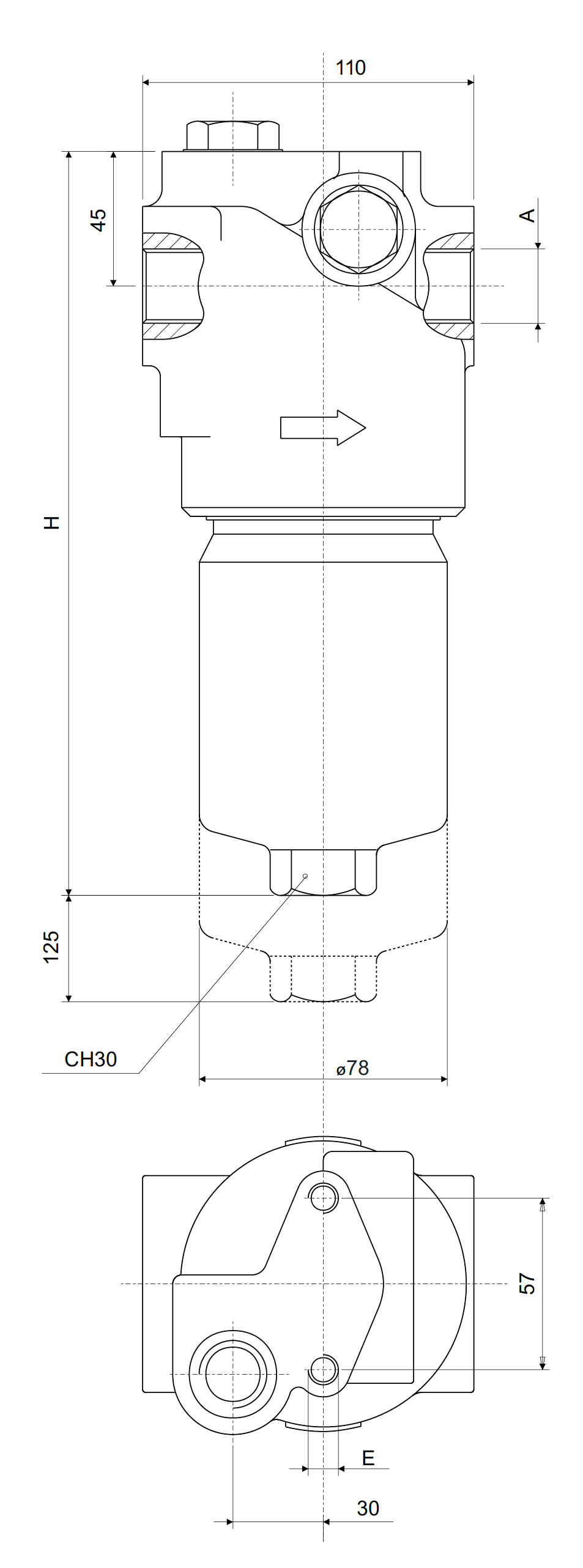

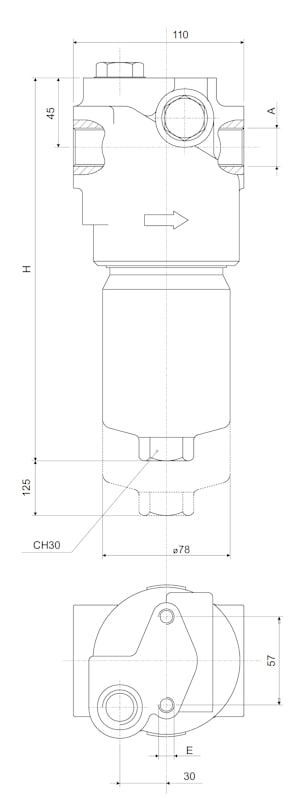

HPM 42
| Тип | A | E (глубина 15 мм) |
| 3/4" BSP | M 10 | |
| 1 | 1" BSP | M 10 |
| 2 | 3/4" NPT | 3/8" UNC |
| 3 | 1" NPT | 3/8"UNC |
| 4 | SAE12 - 1 1/16"-12UN | 3/8" UNC |
| 5 | SAE16 - 1 5/16"-12UN | 3/8" UNC |
| 12 | 1 1/4" BSP | M 8 |
| 13 | 3/4" BSPT | M 8 |
| 14 | 1" BSPT | M 8 |
| 15 | 1 1/4" BSPT | M 8 |
| 16 | 1 1/4" NPT | 3/8" UNC |
| Тип | H (мм) | Длина группы OMT | Длина Pall |
| 1 | 230 | HPM421.. | HPM423.. |
| 2 | 341 | HPM422.. | HPM424.. |

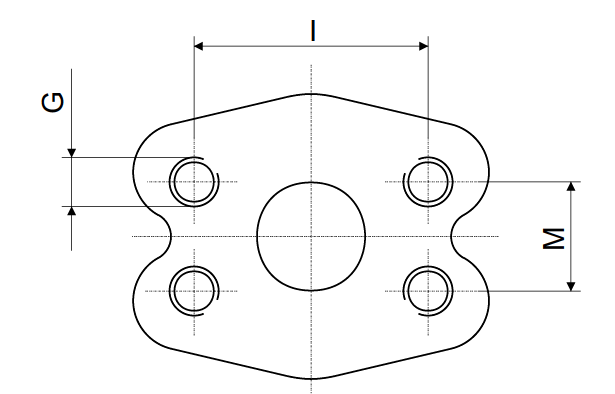

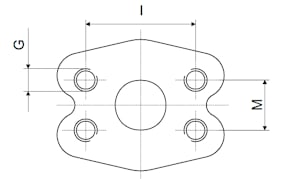

| Тип | Соединение | I | M | G | E (глубина 15 мм) |
| 6 | 3/4" SAE-3000 PSI/M | 47.6 | 22.5 | M 10 | M 10 |
| 7 | 1" SAE-3000 PSI/M | 52.4 | 26.2 | M 10 | M 10 |
| 8 | 3/4" SAE-3000 PSI/UNC | 47.6 | 22.5 | 3/8" UNC | 3/8" UNC |
| 9 | 1" SAE-3000 PSI/UNC | 52.4 | 26.2 | 3/8" UNC | 3/8" UNC |
| 10 | 3/4" SAE-6000 PSI/M | 50.8 | 23.8 | M 10 | M 10 |
| 11 | 3/4" SAE-6000 PSI/UNC | 50.8 | 23.8 | 3/8" UNC | 3/8" UNC |
| HPM | Фильтрующий элемент | Поток (л/мин) серия X | Поток (л/мин) серия Y | Вес (кг) |
| 421 | F03 | 55 | 38 | 6,8 |
| 421 | F06 | 65 | 55 | 6,8 |
| 421 | F10 | 80 | 60 | 6,8 |
| 421 | F25 | 104 | 75 | 6,8 |
| 422 | F03 | 100 | 80 | 8,9 |
| 422 | F06 | 113 | 90 | 8,9 |
| 422 | F10 | 135 | 115 | 8,9 |
| 422 | F25 | 170 | 145 | 8,9 |

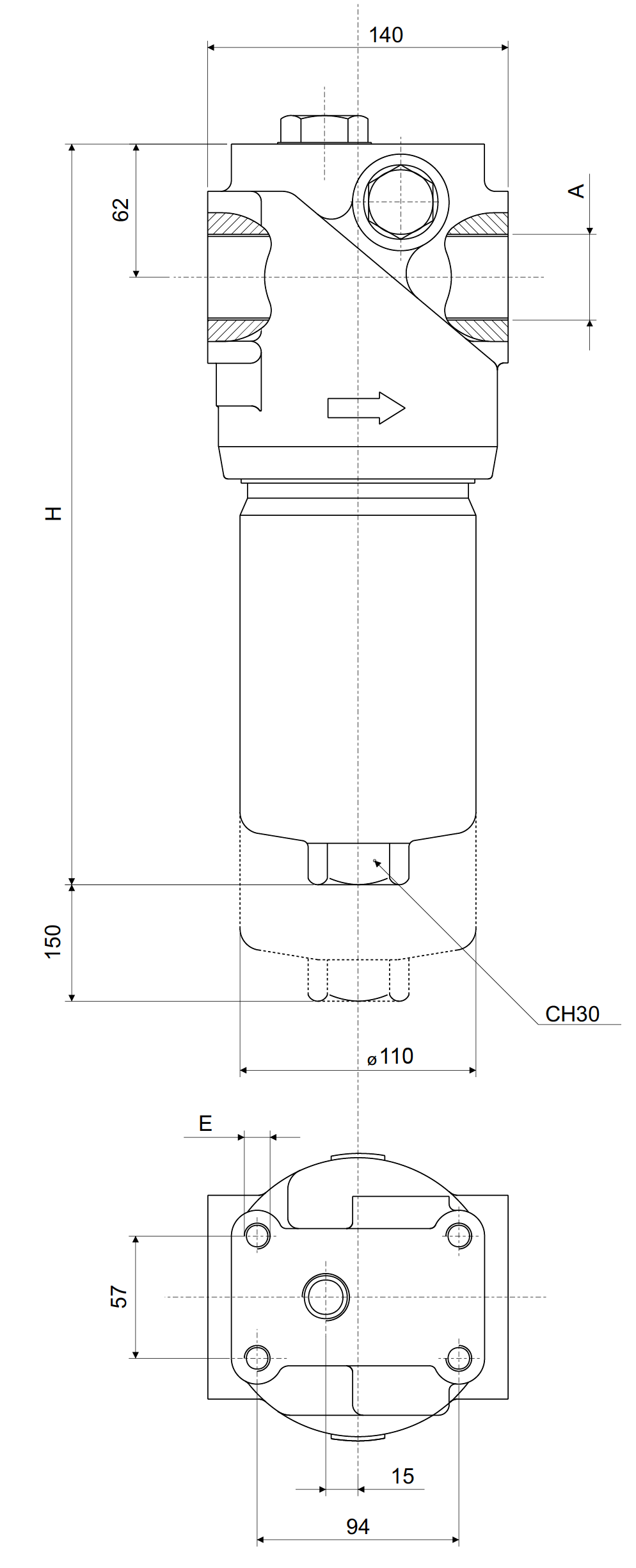

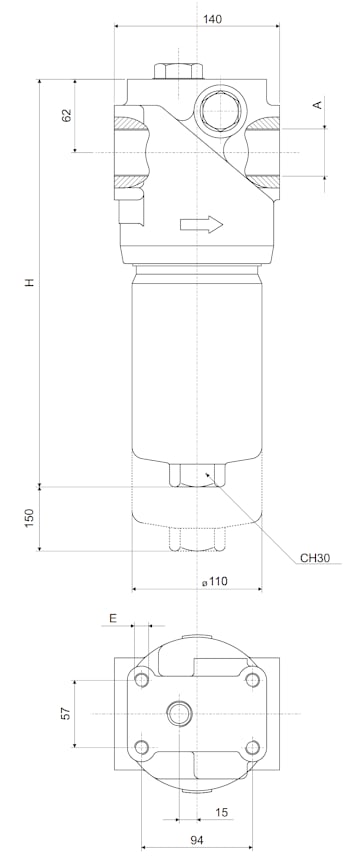

HPM 62
| Тип | A | E (глубина 15 мм) |
| 1" BSP | M 12 | |
| 1 | 1 1/4" BSP | M 12 |
| 2 | 1 1/2" BSP | M 12 |
| 3 | 1" NPT | 1/2" UNC |
| 4 | 1 1/4" NPT | 1/2" UNC |
| 5 | 1 1/2" NPT | 1/2" UNC |
| 6 | SAE20 - 1 5/8" - 12UN | 1/2" UNC |
| 7 | SAE24 - 1 7/8" - 12UN | 1/2" UNC |
| 14 | 1" BSPT | M 12 |
| 15 | 1 1/4" BSPT | M 12 |
| 16 | 1 1/2" BSPT | M 12 |
| Тип | H (мм) | Длина группы OMT | Длина Pall |
| 1 | 273 | HPM621.. | HPM625.. |
| 2 | 393 | HPM622.. | HPM626.. |
| 3 | 533 | HPM623.. | HPM627.. |
| 4 | 673 | HPM624.. | HPM628.. |

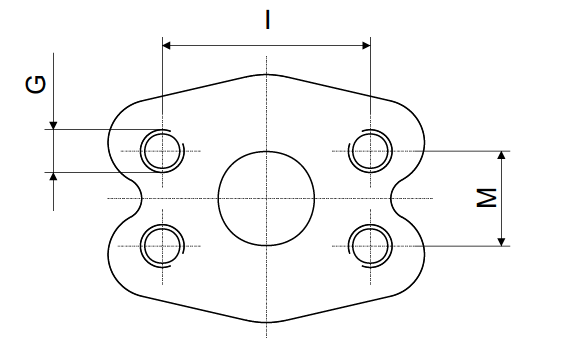

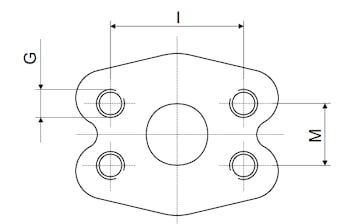

| Тип | Соединение | I | M | G | E (глубина 15 мм) |
| 8 | 1 1/4" SAE-3000 PSI/M | 58.7 | 30.2 | M 10 | M 12 |
| 9 | 1 1/2" SAE-3000 PSI/M | 70 | 35.7 | M 10 | M 12 |
| 10 | 1 1/4" SAE-3000 PSI/UNC | 58.7 | 30.2 | 7/16" UNC | 1/2" UNC |
| 11 | 1 1/2" SAE-3000 PSI/UNC | 70 | 35.7 | 1/2" UNC | 1/2" UNC |
| 12 | 1 1/4" SAE-6000 PSI/M | 66.7 | 31.6 | M 14 | M 12 |
| 13 | 1 1/4" SAE-3000 PSI/UNC | 66.7 | 31.6 | 1/2" UNC | 1/2" UNC |
| HPM | Фильтрующий элемент | Поток (л/мин) серия X | Поток (л/мин) серия Y | Вес (кг) |
| 621 | F03 | 110 | 70 | 13 |
| 621 | F06 | 125 | 80 | 13 |
| 621 | F10 | 145 | 105 | 13 |
| 621 | F25 | 190 | 155 | 13 |
| 622 | F03 | 206 | 145 | 16,7 |
| 622 | F06 | 250 | 180 | 16,7 |
| 622 | F10 | 300 | 220 | 16,7 |
| 622 | F25 | 345 | 245 | 16,7 |
| 623 | F03 | 250 | 225 | 20,5 |
| 623 | F06 | 290 | 260 | 20,5 |
| 623 | F10 | 330 | 290 | 20,5 |
| 623 | F25 | 375 | 365 | 20,5 |
| 624 | F03 | 285 | 240 | 24 |
| 624 | F06 | 330 | 265 | 24 |
| 624 | F10 | 360 | 310 | 24 |
| 624 | F25 | 410 | 345 | 24 |
