Насос шестеренный ORSTA TGL 17-747407

Шестеренные насосы номинальным давлением 0,63 МПа TGL 17-747407 являются источником давления с постоянным объемом. Используются в системах циклической смазки в станках, сельскохозяйственной технике и судостроении.

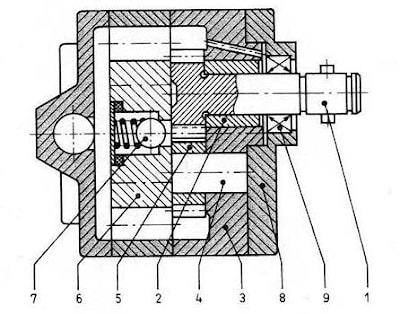

Все подачи выполнены в одном типоразмере корпуса. Разница в объемах достигается за счет ширины шестерни. Шестерни установлены в одной части корпуса. Приводной вал с ведущей шестерней(1), вращается в стандартной подшипнике скольжения (2), который установлен в корпусе (3)


1 приводной вал
2 подшипник
3 корпус
4 ведомый вал
5 шестерня
6 пластина реверса
7 нагнетательный клапан
8 Фланец или лапы
9 уплотнение вала

Технические характеристики:
Направление вращения:
Реверсивный, правое или левое при неизменяемом направлении вращения
Двигатель:
Электродвигатель или другие типы привода без осевой нагрузки на приводном валу. Радиальная нагрузка на приводном валу не допускается.
Рабочая жидкость:
Гидравлические масла, турбинные масла , смазочные масла с кинематической вязкостью от 11 до 400 10 сСт при диапазоне рабочих температур.
Температура рабочей жидкости от -20 °С до 80 °С
Диапазон температуры окружающей среды от-20 до +80 °С
Монтажное положение: любое
Фильтрация: 63 мкм
Уровень звукового давления L (A) (дБ) = 65 дБ, расстояние 1 м

Рабочий объем, см3	Давление, ном., Мпа	Давление, макс., Мпа	Частота вращения ном., мин	Диапазон частоты вращения, мин	Давление во всасывающей магистрали, Мпа	Диаметр всасывающей магистрали, мм	Диаметр напорной магистрали, мм
1,6		10	1450	500-3000	0,08 до 0,6 для насосов с индексом "G" 0,09-0,6	8	8
2,5	0,63
4

Варианты исполнения:

Исполнение	Фланцевое, трубные фитинги на задней крышке	Фланцевое, трубы в стороны	На лапах, трубные фитинги на задней крышке	На лапах, трубы в стороны
Реверсивный	AC	AD	BC	BD
С неизменным направлением вращения	ACG	ADG	BCG	BDG
Реверсивный с уплотнением вала	ACW	ADW	BCW	BDW
С неизменным направлением вращения, уплотнением вала	ACGW	ADGW	BCGW	BDGW

Размеры:

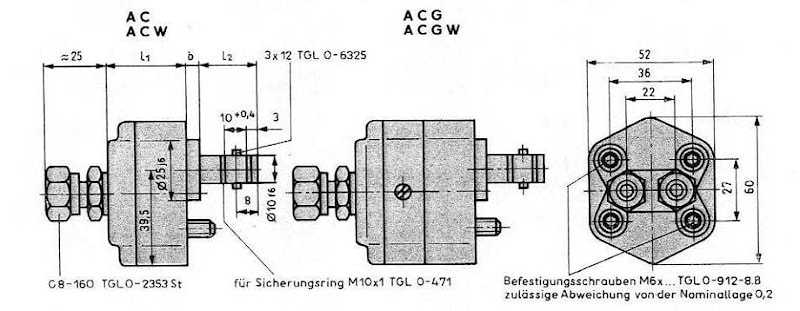

Тип	AC			A CW			ACG			ACGW
Объем	1.6	2.5	4	1.6	2.5	4	1.6	2.5	4	1,6	2,5	4
b	4	4	4	6	6	6	4	4	4	6	6	6
l1	30	34	41	37	41	48	48	52	59	55	59	66
l2	24	24	24	15	15	15	24	24	24	15	15	15
Масса, кг	0,33	0,36	0,40	0,39	0,42	0,46	0,41	0.44	0.48	0,47	0,50	0,54

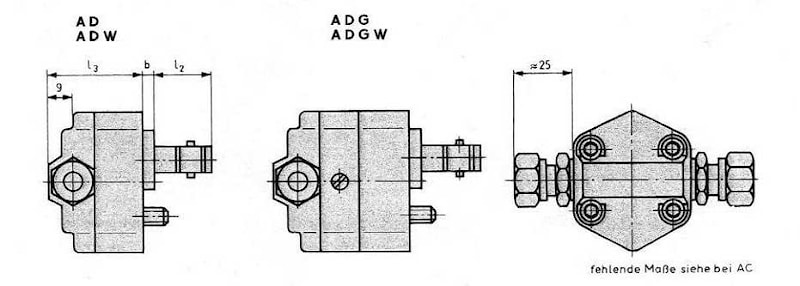

Тип	A D			A D W				A D G			A D G W
Объем	1.6	2,5	4	1,6	2.5	4	1.6	2,5	4	1,6	2,5	4
b	4	4	4	6	6	6	4	4	4	6	6	6
l2	24	24	24	15	15	15	24	24	24	15	15	15
l3	36	40	47	43	47	54	51	55	62	58	62	69
Масса, кг	0,35	0,38	0,42	0.41	0,44	0.48	0.43	0,46	0,50	0.49	0,52	0.56
