Шаровый кран трехходовой из нержавеющей или углеродистой стали GL3

1/8"-1 1/2", 500 бар

Трехходовые шаровые краны высокого давления типа GL3 из нержавеющей или углеродистой стали.
Применяются в сельскохозяйственных и строительных машинах, дорожной технике и промышленной гидравлике для переключения рабочей жидкости между магистралями. Переключение можно производить под давлением.

Выпускаются в типоразмерах от 1/8 до 2 1/2"
Возможны различные варианты уплотнений.

Различные варианты крепления (см. каталог)

Скачать размеры, подробные характеристики.

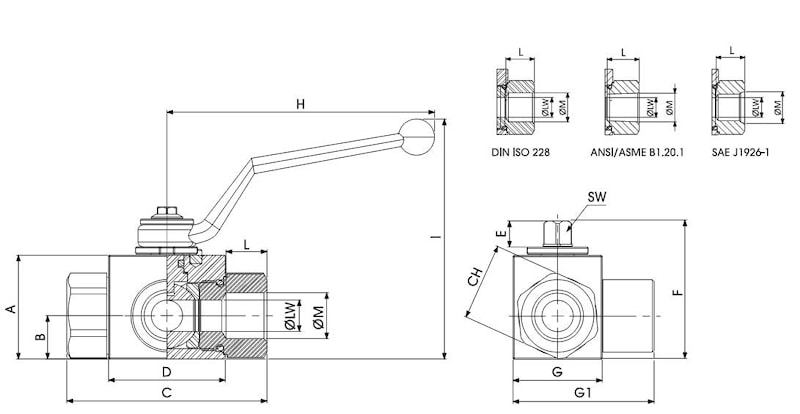

Размеры GL3 DIN/ISO 228 BSP

Тип		PN	DN	A	B	C	D	E	F	G	G1	H	I	L	ØM	CH	SW	ØLW	KG	Код углеродистая сталь	Код Нержавеющая сталь
GL3 G1/8		40 MPa	4	35	14,5	71	42,4	11	49	30	48,5	110	91,5	11	G1/8	24	9	4	0,558	GL3GGT04011A000	GL3GGT04044A000
GL3 G1/4		40 MPa	6	35	14,5	71	42,4	11	49	30	48,5	110	91,5	15,5	G1/4	24	9	6	0,536	GL3GGT14011A000	GL3GGT14044A000
GL3 G3/8		40 MPa	10	40	17,4	73	44,4	11	54,25	35	54,5	110	96,5	15,5	G3/8	30	9	10	0,695	GL3GGT24011A000	GL3GGT24044A000
GL3 G1/2		35 MPa	13	43	18	83	48,4	11	57	37	58,5	110	99,5	17	G1/2	32	9	13	0,825	GL3GGT33011A000	GL3GGT33044A000
GL3 G3/4		35 MPa	20	57	23,4	95	62,5	14	73,5	49	75	180	106,5	21	G3/4	41	14	20	1,583	GL3GGT43011A000	GL3GGT43044A000
GL3 G 1		35 MPa	25	65	29,5	112	66,5	14	83,5	55	89	180	116,5	24	G 1	50	14	25	2,421	GL3GGT53011A000	GL3GGT53044A000
GL3 G11/4R		35 MPa	25	65	29,5	120	66,5	14	83,5	55	89	180	116,5	24	G11/4	55	14	25	2,601	GL3GGR63011A000	GL3GGR63044A000
GL3 G11/2R		35 MPa	25	65	29,5	124	66,5	14	83,5	55	89	180	116,5	24	G11/2	60	14	25	2,756	GL3GGR73011A000	GL3GGR73044A000
