Датчик уровня LG4
50-1500 мм, 4-20мА, 0-10В

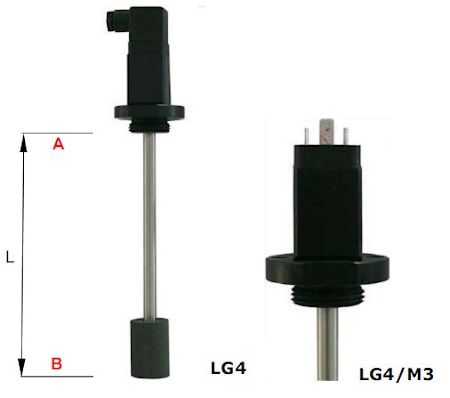

Датчик уровня LG4
Датчик уровня LG4 выдает электрический сигнал по току 4-20mA или напряжению 0-10V прямо пропорциональный уровню жидкости в баке.
Технические параметры:

КорпусАнодированный алюминий
ШтокНержавеющая сталь
УстановкаВ вертикальном положении:
фланец 2 отверстия
фланец 3 отверстия
1"BSP резьба
Максимальный наклон15"
Минимальная глубина измерения100 мм
Максимальная вязкость150 cSt
Рабочая температура-10°C to +90°C
Электрические параметры
Подключение4-20 mA сигнал 2 провода от 10 до 30V DC
0-10 Volt сигнал 3 провода: от 10 до 30V DC
РазъемM12x1or DIN30x30 (4pin)
ЗащитаCEI EN 60529:IP65
Температура окр. Среды–25°C to +90°C
входное сопротивление100 Ohm


Электрическое подключение:


Контакт4÷20mA 22 контакта0÷10V 3 контакта
ПитаниеV DC стабилизир.V DC стабилизир.
Pin 1Питание "+"Питание "+"
Pin 2Сигнал 4-20mAСигнал 0-10V
Pin 3/Земля
Pin T//

Размеры:


Условное обозначение:

LG4/........
ТипДиапазон измеренияВыходной сигналНачало сигналаТип электрического соединения
LG4/5050 mm2 сигнал
4-20 mA
3 сигнал
0-10 V		A полный бак
B пустой бак		M12 коннектор M12x1 (мама)
без обозначения стандартный разъем
LG4/150150 mm
LG4/200200 mm
LG4/250250 mm
LG4/300300 mm
LG4/400400 mm
LG4/500500 mm
LG4/10001000 mm
LG4/15001500 mm




Если вы хотите купить датчик уровня LG4 , вы можете:
