Реле уровня типа LG

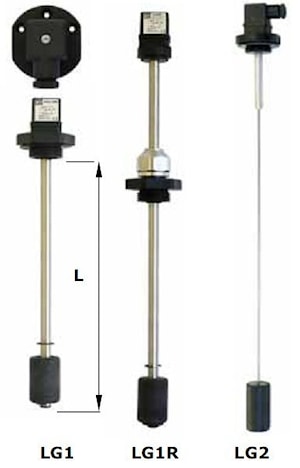

Реле уровня типа LG  Реле уровня типа LG вертикального типа предназначено для подачи электрического сигнала при достижении уровня жидкости в баке до установленного значения.
В стандартном исполнении имеет две группы контактов. В исполнении с термореле - только нормально открытый или закрытый контакты.

В исполнении LG1R высота уровня может регулироваться путем передвижения штока верх или вниз в фиксирующем фланце.
В исполнении LG2 высота регулируется уменьшением длины стержня.

Технические характеристики:

Фланец крепления: из волокнистого нейлона
Стержень:из меди OT62
Поплавок:из нейлона
Сборка: в вертикальном положении, с 3 видами соединений :
- два отверстия фланца (180°)
- три отверстия фланца(120°)
- 1" BSP резьбовое соединение типа "папа"
Установка: осуществляется на расстоянии как минимум 50мм от железных предм. и дальше от магнит. полей
Max наклон: 15°
Рабочая температура:от -20 °C дo + 90°C
Макс. вязкость жидкости:150 сСт
Мин размер уровнемера:150мм
Имеющиеся размеры:размеры с шагом 50 мм больше минимального
Механический срок службы:10млн. циклов при 20°C
Электрические параметры:
- Электрическое соединение в соответствии с DIN 43650
- Электрич. защита соответствует DIN 40050: IP65
- Электрический язычковый контакт
- Max нагрузка :
- перем. напр. до 48 В – 1 A
- постоян. напр. дo 48 В – 0.5 A


Условное обозначение для заказа:
ТипДлинаДиапазон регулирования, мм°CТип контактов термостатаТип контактов (если установлен термостат)
LG1Минимальная длина 100 мм, шаг увеличения - 50 мм.R1
90 < L < 220
T4 = 40°C
T5 = 50°C
T6 = 60°C
T7 = 70°C T8 = 80°C
T9 = 90°C
A NA C NCA NA C NC
R2
200 < L < 370
R3
350 < L < 600
LG2Начальная длина 50 см
