Реле уровня

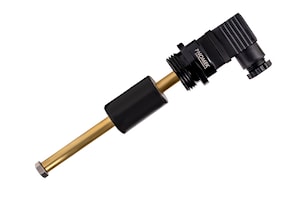

Реле уровня серии PSS размыкает или замыкает электрическую цепь для определения заданного и фиксированного уровня в зависимости от увеличения или уменьшения давления. Уровень контакта указывается благодаря поплавку на переключателе. Изделие представлено в вариантах с одним контактом NA, двумя контактами NA/NC или NA/NA. Электрическое подключение выполнено квадратным гнездом на выключателе. Оно изготовлено с резьбовым соединением 1 дюйм BSP. Материал корпуса — латунь.
Характеристики:
- Резьбовое соединение 1''BSP.
- Уплотнительное кольцо соответствует размеру резьбы 1''BSP.
- Электромагнитный поплавок.
- Алюминиевый фланец.
- Воспроизводимость.
- Материал трубы: латунь, нижняя гайка: нержавеющая сталь 316L.
- Управление уровнем снизу и сверху.
Применение:
• Машины и резервуары
• Очистные сооружения
• Химическая и нефтехимическая промышленность
• Корабли и яхты
• Измерение жидкости
Характеристики
| Параметр | Значение | |
| Тип соединения | 1" | |
| Электрические соединения | DIN 43650 | |
| Класс защиты | DIN 40050: IP65 | |
| Максимальное напряжение | 200 В постоянного тока / 140 В переменного тока | |
| Максимальный ток | 1A | |
| Минимальное напряжение ошибки | 240 В постоянного тока | |
| Минимальный ток ошибки | 1,2 A | |
| Диапазон срока службы уровневого переключателя | ||
| Электрическое сопротивление | Напряжение и ток | количество циклов |
| 12 В постоянного тока 0,1 А | 2х108 | |
| 24 В постоянного тока 0,4 А | 5х107 | |
Примечания
Эти значения являются максимальными и не могут использоваться одновременно. Если вам необходимо использовать реле давления в агрессивных химических веществах или агрессивных химикатах или жидкостях, пожалуйста, свяжитесь с нами. Необходимо соблюдать правила по очистке гидравлических масел (жидкостей). Используйте фильтры для блокировки ошибок системы. Это эффективно для продления срока службы реле давления. Чтобы реле давления служили долго, избегайте использования не указанных значений.

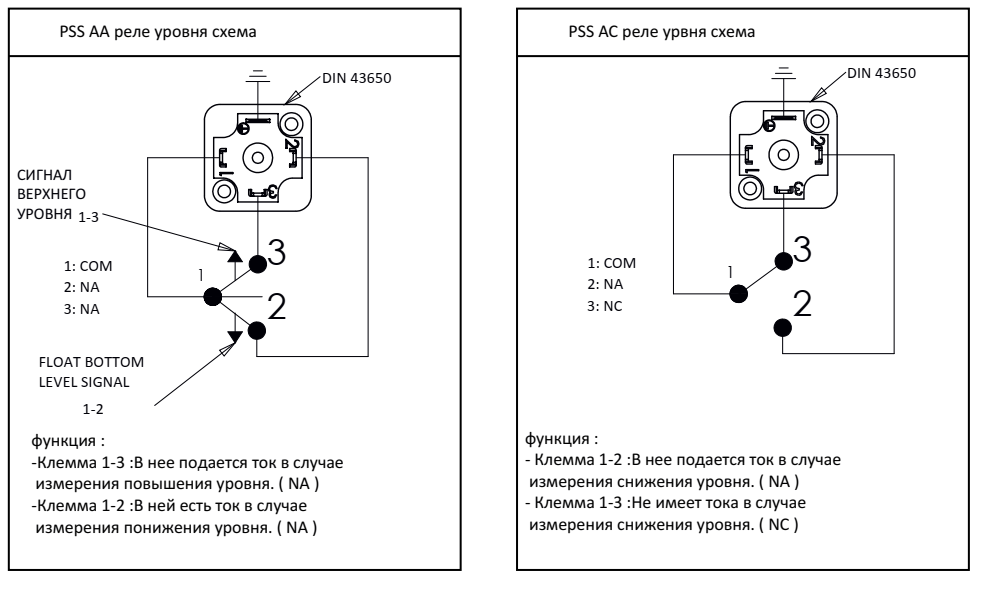

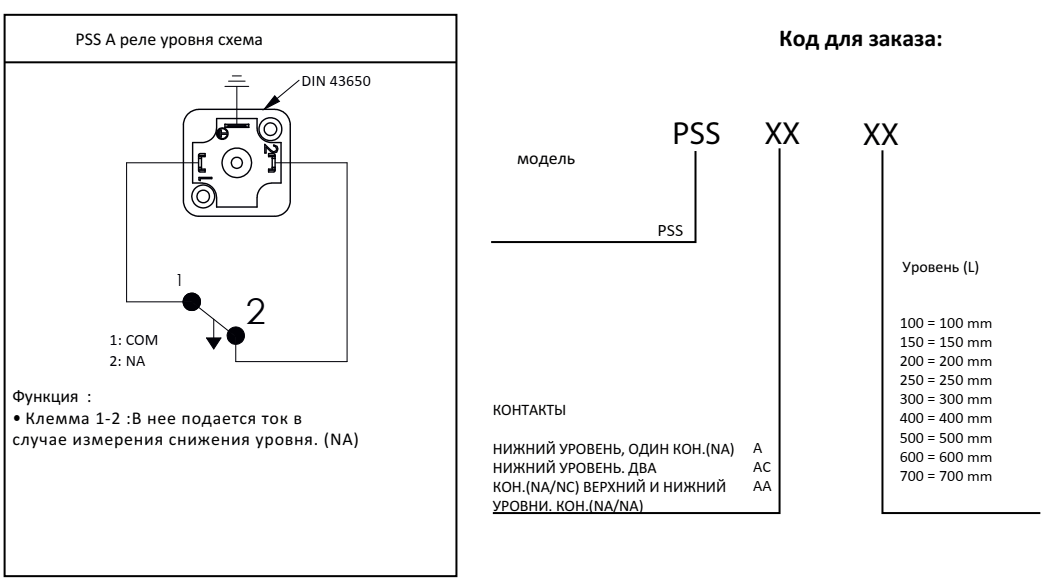

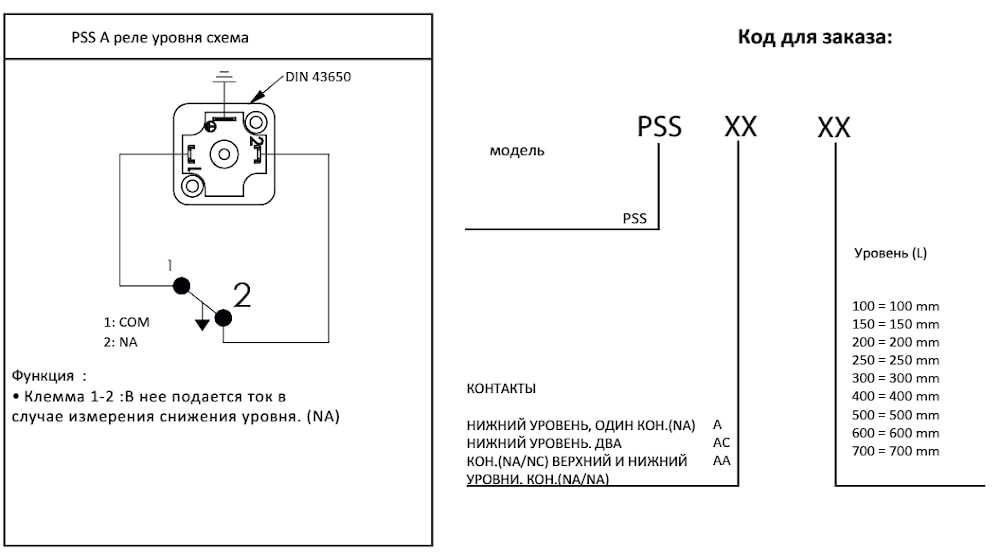

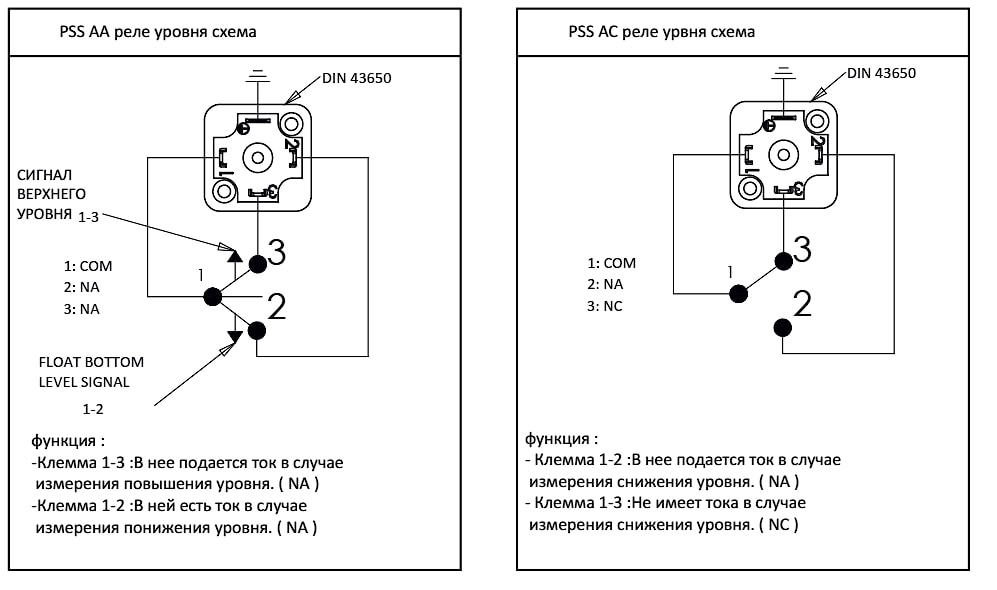

Коммутация:
Параметры электрического подключения:
Рабочее напряжение в амперах: 1A 140 В перем. тока
| Параметр | Значение |
|---|---|
| Электрическое соединение | EN 175301-803, 2-TERMINAL |
| Максимальная площадь контакта | - |
| Минимальный ток | 1mA 12 V DC |
| Максимальный ток | 1A 140 V AC |
| Площадь сечения | 0,5 mm2 |

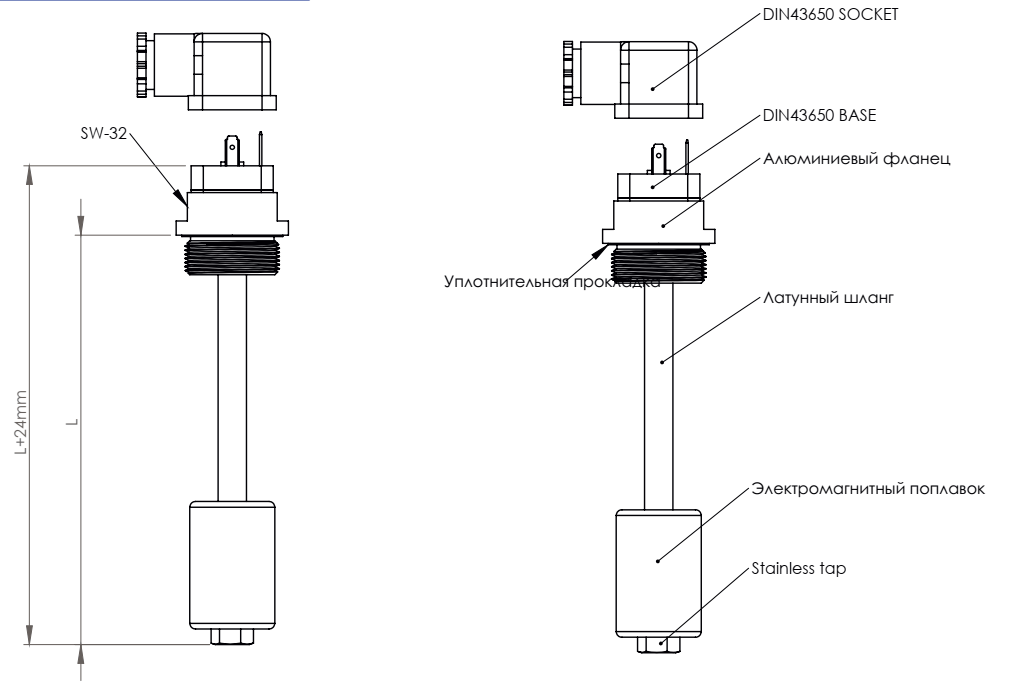

Размеры:
производитель
Pnomek
