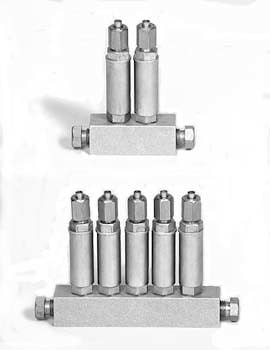

Питатели импульсные смазочные на планке

Питатели импульсные смазочные на планке  Импульсные смазочные питатели в составе смазочных импульсных систем осуществляют подачу жидкого смазочного материала к узлам трения машин и механизмов.

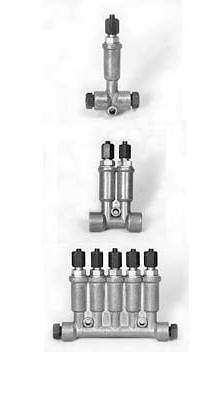

Виды импульсных питателей:

- одноотводные питатели;
- многоотводные, в которых количество отводов 2, 3, 5.

Максимальное давление на входе 3,2 МПа, на выходе 1,6 МПа.
Объём, подаваемый за цикл в зависимости от типа: от 0,02 до 0,5 см3.

Условия эксплуатации питателей импульсных на планке

Питатели работают на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2/с (сСт) при температуре масла от +5°С до +50°С.

Температура окружающей среды от +1°С до +40°С.

Конструктивные составляющие питателя:

- планка;
- корпус;
- подвижная система (клапан с манжетой, кольцо, гильза);
- пружина;
- штуцер;
- уплотнительное кольцо;
- регулирующее кольцо.

Структура обозначений

Примеры условных обозначений при заказе:

питатель исполнения 1 с одним отводом, подаваемым объёмом 0,05 см3, для работы в умеренном климате
— питатель 1-005 УХЛ4;

питатель исполнения 2 с пятью отводами, подаваемыми объёмами 0,20 см3; 0,20 см3; 0,32 см3; 0,50 см3; 0,32 см3, для работы в тропическом климате
— питатель 2-020-020-032-050-032 О4.1.

Принцип работы и схема устройства импульсных смазочных питателей на планке


производитель
НЗСФО
