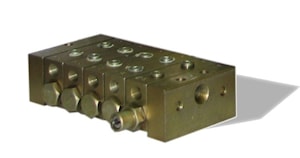

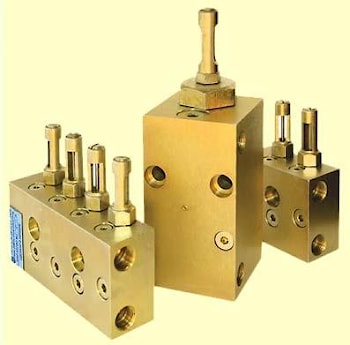

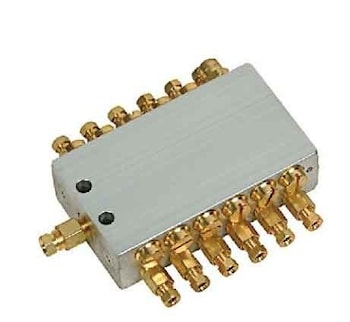

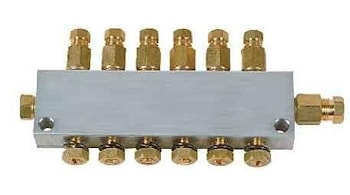

Питатели последовательные смазочные типа М, МИ, МХ, МГО

Питатели используются для комплектации циркуляционных смазочных системы, систем смазки периодической подачи и других.

Питатели последовательные смазочные осуществляют подачу смазочного материала к трущимся парам узлов и механизмов машин.

Конструктивные особенности питателей смазочных

Питатель состоит из набора секций (входной, выходной) и пакета промежуточных секций, уплотнённых по стыкам прокладками или уплотнительными кольцами и стянутых шпильками.

В каждой промежуточной секции находится трёхпоясковый золотник, имеющий свободных ход и совершающий возвратно-поступательное движение. Золотники в промежуточных секциях перемещаются в определённой последовательности.

Рабочий ход питателя, заключающийся в вытеснении определённой дозы смазочного материала в точку смазки, произойдет тогда, когда все золотники совершат возвратно-поступательное движение. Питатель может начать работу независимо от начального положения золотника.

Каждая промежуточная секция имеет два отвода в точки смазки. Получить один отвод в золотниковой секции можно, соединив два отвода. При этом один из отводов должен быть обязательно заглушен.

Секции с одним отводом производят за цикл двойную номинальную подачу смазочного материала.

Питатель может быть укомплектован узлом со шток-индикатором, фиксирующим завершение цикла питателя. Наличие штока-индикатора позволяет контролировать работу питателя визуально или с помощью электросигнальных приборов. Шток-индикатор устанавливается на любой из промежуточных секций по необходимости.

В секциях питателей Ми: 5Д, 5Е; питателей МО, М, 1М, 10Д, 10Е, 15Д, 15Е; питателей МХО,
МХ, 1МХ: 25Д, 25Е; питателей МГО: 150Д, 150Е шток-индикатор не устанавливается.

В питателе могут быть применены промежуточные секции любого типоразмера (но в пределах каждого исполнения по габариту).

Предпочтительное расположение промежуточных секций питателей МХО, МХ, 1МХ в порядке возрастания цифр условных обозначений типоразмеров (начиная от ближайшей к входу смазочного материала).

Предпочтительное расположение секций остальных исполнений питателей по габаритам – в обратном порядке.

Условия эксплуатации

Питатели работают на чистых минеральных маслах, вязкость которых не менее 17 мм2/с (сСт), номинальная тонкость фильтрации масла не грубее 25 мкм, и пластичных смазочных материалов с числом пенетрации не менее 290 и тонкостью фильтрации не грубее 100 мкм.

Температура смазочных материалов от +1°С до +50°С.

Температура окружающей среды от +1°С до +40°С.

Структура обозначений

Примеры условных обозначений при заказе:

питатель исполнения Ми с тремя промежуточными секциями:
-первая секция 10ДВ (с номинальным подаваемым объёмом 0,16 см3, с двумя отводами и штоком–индикатором, расположенным справа);
-вторая – 10Е (с номинальным подаваемым объёмом 0,32 см3 с одним отводом);
-третья – 5Д (с номинальным подаваемым объёмом 0,08 см3 с двумя отводами), предназначенного для работы в районах (странах) с умеренным климатом, категория размещения 4
— Питатель Ми – 3 (10ДВ – 10Е – 5Д) УХЛ4 ТУ У 054 09685.004-2000

Основные параметры и размеры питателей последовательных смазочных при их работе на минеральных маслах с кинематической вязкостью от 90 до 110 мм2/с (сСт)
