Подшипник бронзовый WB702

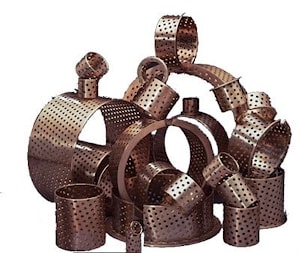

Подшипник бронзовый WB702  Подшипники WB702 с фланцем или без предназначены для радиальных и осевых движений. Подшипники изготовлены из гомогенизированной бронзы холодного формования, которая за счет этого дает исключительные потребительские свойства. Вариант с фланцем позволяет использовать его для осевых нагрузок.
Стандартные исполнения оснащены ромбовидными смазывающими выемками на поверхности скольжения. Эти выемки служат смазочными резервуарами, чтобы быстро создать смазочную пленку в момент старта и уменьшает стартовое трение.
Свойства материала подшипника WB702, вместе с конструкцией и калибровкой, делают этот тип
особенно подходящим для изделий со средними и высокими нагрузками, и относительно медленных скоростей.
Смазывание:
Дополнительное смазывание должно быть сделано через валы или через радиальное
отверстие. Могут использоваться все общепринятые смазки с добавками графита или сульфидом молибдена.
Преимущества:
• Высокая нагрузочная способность
• Может использоваться в сложных условиях
• Хорошие смазывающие свойства за счет выемок
• Высокий уровень теплопроводности
• Широкий диапазон размеров
• Возможность смазывания в 6-8 раз реже традиционных систем скольжения
Особые исполнения:
• Изготовление по чертежам заказчика
• Выемки смазывания внутри или снаружи подшипника
• Другие допуски
• Плоская или сферическая упорная шайба
Типичное применение:
• Автопогрузчики
• Лесные погрузчики
• Самосвалы
• Сельскохозяйственные машины
• Погрузчики на тракторах

МАТЕРИАЛCuSn8P (DIN 17662)
Уд. нагрузочная способность, стат.≤ 250 [ Н/мм² ]
Уд. нагрузочная способность, динам.≤ 40 [ Н/мм² ] при макс. скорости скольжения 2.0 м/с
Скорость скольжения≤ 2,5 [ м/с ]
Коэффициент тренияот 0,1 до 0,25 [ µ ], в зависимости от смазки
Допустимая температурная нагрузкаот -100 до +200 [ °C ]
Макс. величина Pv2,8 [ Н/мм² x м/с ]
ОПУСК
Отверстие в корпусе – ØH7
Втулка после монтажаH9
Допуск валаот f7 до f8
МАТЕРИАЛ ВАЛАСталь, закалённая или незакалённая, высота неровностей профиля ≤ Rz 6,3
МОНТАЖ
Отверстие в корпусе – ØMонтажная фаска, мин. 1,5 мм x 15-45°
ВалMонтажная фаска, 5 мм x 15°, кромки закруглённые

Размеры WB702

dDL___dDL
15/ 17x 15 WB70215171560/ 65x 30 WB702606530
15/ 17x 25 WB70215172560/ 65x 35 WB702606535
16/ 18x 15 WB70216181560/ 65x 40WB702606540
16/ 18x 20 WB70216182060/ 65x 50WB702606550
16/ 18x 25 WB70216182560/ 65x 60WB702606560
18/ 21x 15 WB70218211565/ 70x 40WB702657040
18/ 21x 20 WB70218212065/ 70x 60WB702657060
18/ 21x 25 WB70218212570/ 75x 40WB702707540
20/ 23x 15 WB70220231570/ 75x 50WB702707550
20/ 23x 20 WB70220232070/ 75x 60WB702707560
20/ 23x 25 WB70220232570/ 75x 80WB702707580
20/ 23x 30 WB70220233075/ 80x 40WB702758040
22/ 25x 15 WB70222251575/ 80x 80WB702758080
22/ 25x 20 WB70222252080/ 85x 40WB702808540
22/ 25x 25 WB70222252580/ 85x 50WB702808550
22/ 25x 30 WB70222253080/ 85x 60WB702808560
25/ 28x 15 WB70225281580/ 85x 80WB702808580
25/ 28x 20 WB70225282085/ 90x 40WB702859040
25/ 28x 25 WB70225282585/ 90x 80WB702859080
25/ 28x 30 WB70225283090/ 95x 40WB702909540
25/ 28x 50 WB70225285090/ 95x 60WB702909560
28/ 31x 15 WB70228311590/ 95x 90WB702909590
28/ 31x 25 WB702283125100/105x 40WB70210010540
28/ 31x 30 WB702283130100/105x 50WB70210010550
30/ 34x 15 WB702303415100/105x 60WB70210010560
30/ 34x 20 WB702303420100/105x 70WB70210010570
30/ 34x 25 WB702303425100/105x 95WB70210010595
30/ 34x 30 WB702303430110/115x 50WB70211011550
30/ 34x 40 WB702303440110/115x 95WB70211011595
32/ 36x 20 WB702323620110/115x100WB702110115100
32/ 36x 30 WB702323630120/125x 50WB70212012550
32/ 36x 40 WB702323640120/125x 95WB70212012595
35/ 39x 20 WB702353920125/130x100WB702125130100
35/ 39x 30 WB702353930130/135x 60WB70213013560
35/ 39x 40 WB702353940130/135x100WB702130135100
35/ 39x 50 WB702353950140/145x 60WB70214014560
40/ 44x 20 WB702404420140/145x100WB702140145100
40/ 44x 25 WB702404425150/155x 60WB70215015560
40/ 44x 30 WB702404430150/155x100WB702150155100
40/ 44x 40 WB702404440160/165x 60WB70216016560
40/ 44x 50 WB702404450160/165x100WB702160165100
45/ 50x 20 WB702455020170/175x 60WB70217017560
45/ 50x 30 WB702455030170/175x100WB702170175100
45/ 50x 40 WB702455040180/185x 60WB70218018560
45/ 50x 50 WB702455050180/185x100WB702180185100
45/ 50x 60 WB702455060185/190x100WB702185190100
50/ 55x 30 WB702505530190/195x 60WB70219019560
50/ 55x 40 WB702505540190/195x100WB702190195100
50/ 55x 50 WB702505550200/205x 60WB70220020560
50/ 55x 60 WB702505560200/205x100WB702200205100
55/ 60x 40 WB702556040250/255x100WB702250255100
55/ 60x 50 WB702556050
55/ 60x 60 WB702556060
60/ 65x 25 WB702606525

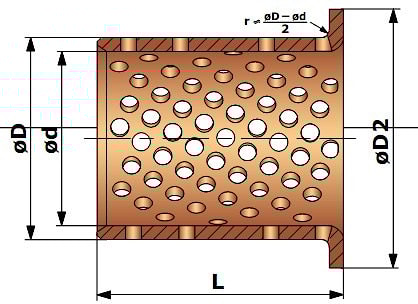

Размеры WF-WB702



dDD2L
20/ 23/ 30x 16WF-WB70220233016
20/ 23/ 30x 20WF-WB70220233020
25/ 28/ 35x 25WF-WB70225283525
30/ 34/ 45x 20WF-WB70230344520
30/ 34/ 45x 30WF-WB70230344530
35/ 39/ 50x 20WF-WB70235395020
35/ 39/ 50x 35WF-WB70235395035
40/ 44/ 55x 25WF-WB70240445525
40/ 44/ 55x 40WF-WB70240445540
45/ 50/ 60x 30WF-WB70245506030
45/ 50/ 60x 45WF-WB70245506045
50/ 55/ 65x 30WF-WB70250556530
50/ 55/ 65x 50WF-WB70250556550
55/ 60/ 70x 30WF-WB70255607030
55/ 60/ 70x 50WF-WB70255607050
60/ 65/ 75x 25WF-WB70260657525
60/ 65/ 75x 35WF-WB70260657535
60/ 65/ 75x 60WF-WB70260657560
65/ 70/ 80x 60WF-WB70265708060
70/ 75/ 85x 35WF-WB70270758535
70/ 75/ 85x 70WF-WB70270758570
75/ 80/ 90x 40WF-WB70275809040
75/ 80/ 90x 70WF-WB70275809070
80/ 85/ 95x 40WF-WB70280859540
80/ 85/ 95x 80WF-WB70280859580
90/ 95/110x 50WF-WB702909511050
90/ 95/110x 90WF-WB702909511090
100/105/120x 50WF-WB70210010512050
100/105/120x 90WF-WB70210010512090
110/115/130x 50WF-WB70211011513050
110/115/130x 90WF-WB70211011513090
120/125/145x 50WF-WB70212012514550
120/125/145x 90WF-WB70212012514590
130/135/155x 60WF-WB70213013515560
130/135/155x 90WF-WB70213013515590
140/145/165x 60WF-WB70214014516560
140/145/165x 90WF-WB70214014516590
150/155/180x 60WF-WB70215015518060
150/155/180x 90WF-WB70215015518090
160/165/190x 60WF-WB70216016519060
160/165/190x 90WF-WB70216016519090
170/175/200x 60WF-WB70217017520060
170/175/200x 90WF-WB70217017520090
180/185/215x 60WF-WB70218018521560
180/185/215x 90WF-WB70218018521590
190/195/225x 60WF-WB70219019522560
190/195/225x 90WF-WB70219019522590
200/205/235x 60WF-WB70220020523560
200/205/235x 90WF-WB70220020523590
