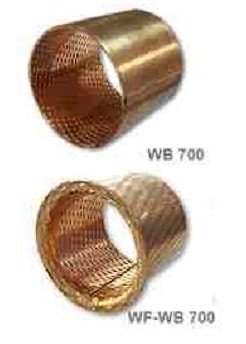

Подшипник бронзовый WB700

Подшипники скольжения WB700 с фланцем или без предназначены для радиальных и осевых движений. Подшипники изготовлены из гомогенизированной бронзы холодного формования, которая за счет этого дает исключительные потребительские свойства. Вариант с фланцем позволяет использовать его для осевых нагрузок.
Стандартные исполнения оснащены ромбовидными смазывающими выемками на поверхности скольжения. Эти выемки служат смазочными резервуарами, чтобы быстро создать смазочную пленку в момент старта и уменьшает стартовое трение.
WB700 применяются для изделий со средними и высокими нагрузками, и относительно медленными скоростями.

Смазывание:
Дополнительное смазывание должно быть сделано через валы или через радиальное
отверстие. Могут использоваться все общепринятые смазки с добавками графита или сульфидом молибдена.

Преимущества:
• Высокая нагрузочная способность
• Может использоваться в сложных условиях
• Хорошие смазывающие свойства за счет выемок
• Высокий уровень теплопроводности
• Широкий диапазон размеров

Особые исполнения:
• Сферические формы выемок смазывания
• Выемки смазывания внутри или снаружи подшипника
• Без выемок смазывания
• Твердость 150-160 по Бринелю
• Другие допуски
• Плоская или сферическая упорная шайба

Типичное использование:
• Автопогрузчики
• Лесные погрузчики
• Гидравлические лифты
• Сельскохозяйственные машины
• Лебедки

МАТЕРИАЛ	CuSn8P (DIN 17662)
Уд. нагрузочная способность, стат.	≤ 250 [ Н/мм² ]
Уд. нагрузочная способность, динам.	≤ 40 [ Н/мм² ] при макс. скорости скольжения 2.0 м/с
Скорость скольжения	≤ 2,5 [ м/с ]
Коэффициент трения	от 0,1 до 0,25 [ µ ], в зависимости от смазки
Допустимая температурная нагрузка	от -100 до +200 [ °C ]
Макс. величина Pv	2,8 [ Н/мм² x м/с ]
ОПУСК
Отверстие в корпусе – Ø	H7
Втулка после монтажа	H9
Допуск вала	от f7 до f8
МАТЕРИАЛ ВАЛА	Сталь, закалённая или незакалённая, высота неровностей профиля ≤ Rz 6,3
МОНТАЖ
Отверстие в корпусе – Ø	Mонтажная фаска, мин. 1,5 мм x 15-45°
Вал	Mонтажная фаска, 5 мм x 15°, кромки закруглённые
