Характеристики гидрораспределителей
Эксплуатационные качества гидрораспределителя оцениваются по следующим критериям:
- предел динамической характеристики
- предел статической характеристики
- потери давления
- утечки (для гидрораспределителей золотникового типа)
- быстродействие (время переключения).

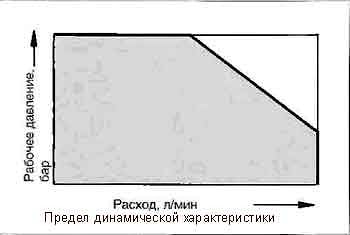

Предел динамической характеристики
Произведение значений расхода и рабочего давления гидрораспределителя определяет предел его динамической характеристики, который может ограничиваться пружиной, электромагнитом или давлением управления (в зависимости от исполнения по гидросхеме).
При включении действующее усилие должно преодолеть усилие пружины и осевую силу.
При отключении пружина должна вернуть золотник в исходное положение, преодолевая осевую силу.
Возникающие в гидрораспределителе осевые силы по своей величине и направлению действия для одного и того же номинального размера зависят от исполнения по гидросхеме.
Предел динамической характеристики, который соответствует величине допустимого расхода при определенном значении давления, определяется осевой силой, возникающей в гидрораспределителе при переключении золотника.
Она складывается из следующих составных частей:
- динамической (массовой) силы Fm,
- силы вязкости Fx,
- силы потока Fst,
- силы сопротивления Fv.
Предел статической характеристики
Предел статической характеристики в значительной степени зависит от времени воздействия рабочего давления. Под воздействием давления, времени и других факторов, таких как загрязнения и силы адгезии, возникающие между золотником и корпусом, движение золотника затрудняется.
При частом срабатывании гидрораспределителя силы адгезии практически незаметны, однако при длительных перерывах и высоком давлении они приводят к заклиниванию золотника. Подобные явления возникают и в клапанах прямого действия, имеющих ограниченное перестановочное усилие.
В отличие от динамических сил, силы адгезии очень сильно зависят от времени воздействия.
Несколько факторов определяют величину этих сил:
- величина рабочего давления
- диаметр золотника
- вязкость и температура рабочей жидкости
- качество выполнения отверстия в корпусе и наружной поверхности золотника
- зазор в паре корпус-золотник
- качество очистки рабочей жидкости
- длина перекрытия и наличие разгрузочных канавок.
Потери давления
Потери давления Ар в гидрораспределителе — это перепад давлений между входом и выходом, т.е. его внутреннее сопротивление.
В ламинарной области потока этот перепад давлений возникает прежде всего за счет трения о стенки, в турбулентной — в основном за счет потери кинетической энергии, которая происходит из-за срыва потока на дросселирующих кромках.

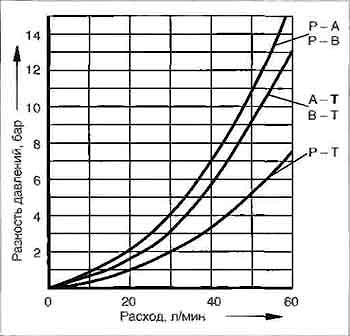

Характеристика для 4/3 гидрораспределителя
Так как перепад давлений на практике не может быть вычислен с достаточной точностью, производители определяют значения для отдельных размеров гидроаппаратов эмпирическим путем и заносят результаты в форме Ар- О характеристической кривой. При этом необходимо учитывать, соединениям каких гидролиний соответствует каждая из кривых (например, Р-А и В-T или Р-В и А-Т и т.д.).
Для сравнения полученных результатов необходимо провести испытания в соответствии со стандартом DIN ISO 4411, причем вязкость рабочей жидкости должна поддерживаться постоянной.
Быстродействие (время переключения)
Время переключения гидрораспределителя — это временной интервал от начала приложения управляющего воздействия до полного окончания хода управляющего элемента. Определение времени срабатывания производится в соответствии со стандартом ISO 6403. Экспериментальные исследования гидрораспределителей с электроуправлением показали, что время переключения складывается из четырех фаз

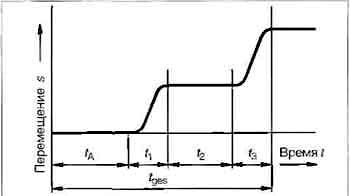

Диаграмма зависимости ход-время (фазы времени переключения).
tА-Время запаздывания срабатывания от момента подачи напряжения до начала перемещения якоря. В этом временном промежутке создается магнитная сила, необходимая для преодоления усилия пружины и сил адгезии золотника.
t1- Время до начала эффективного воздействия силы потока на дросселирующую кромку (пусковая зона).
t2- Время, необходимое для создания полной магнитной силы, способной противодействовать максимальному значению силы потока. Оно зависит от величины силы потока и в значительной степени влияет на общее время переключения t (зона силы потока).
t3- Время, необходимое для движения управляющего золотника до своего конечного положения (зона переключения).
- предел динамической характеристики
- предел статической характеристики
- потери давления
- утечки (для гидрораспределителей золотникового типа)
- быстродействие (время переключения).
Предел динамической характеристики
Произведение значений расхода и рабочего давления гидрораспределителя определяет предел его динамической характеристики, который может ограничиваться пружиной, электромагнитом или давлением управления (в зависимости от исполнения по гидросхеме).
При включении действующее усилие должно преодолеть усилие пружины и осевую силу.
При отключении пружина должна вернуть золотник в исходное положение, преодолевая осевую силу.
Возникающие в гидрораспределителе осевые силы по своей величине и направлению действия для одного и того же номинального размера зависят от исполнения по гидросхеме.
Предел динамической характеристики, который соответствует величине допустимого расхода при определенном значении давления, определяется осевой силой, возникающей в гидрораспределителе при переключении золотника.
Она складывается из следующих составных частей:
- динамической (массовой) силы Fm,
- силы вязкости Fx,
- силы потока Fst,
- силы сопротивления Fv.
Предел статической характеристики
Предел статической характеристики в значительной степени зависит от времени воздействия рабочего давления. Под воздействием давления, времени и других факторов, таких как загрязнения и силы адгезии, возникающие между золотником и корпусом, движение золотника затрудняется.
При частом срабатывании гидрораспределителя силы адгезии практически незаметны, однако при длительных перерывах и высоком давлении они приводят к заклиниванию золотника. Подобные явления возникают и в клапанах прямого действия, имеющих ограниченное перестановочное усилие.
В отличие от динамических сил, силы адгезии очень сильно зависят от времени воздействия.
Несколько факторов определяют величину этих сил:
- величина рабочего давления
- диаметр золотника
- вязкость и температура рабочей жидкости
- качество выполнения отверстия в корпусе и наружной поверхности золотника
- зазор в паре корпус-золотник
- качество очистки рабочей жидкости
- длина перекрытия и наличие разгрузочных канавок.
Потери давления
Потери давления Ар в гидрораспределителе — это перепад давлений между входом и выходом, т.е. его внутреннее сопротивление.
В ламинарной области потока этот перепад давлений возникает прежде всего за счет трения о стенки, в турбулентной — в основном за счет потери кинетической энергии, которая происходит из-за срыва потока на дросселирующих кромках.
Характеристика для 4/3 гидрораспределителя
Так как перепад давлений на практике не может быть вычислен с достаточной точностью, производители определяют значения для отдельных размеров гидроаппаратов эмпирическим путем и заносят результаты в форме Ар- О характеристической кривой. При этом необходимо учитывать, соединениям каких гидролиний соответствует каждая из кривых (например, Р-А и В-T или Р-В и А-Т и т.д.).
Для сравнения полученных результатов необходимо провести испытания в соответствии со стандартом DIN ISO 4411, причем вязкость рабочей жидкости должна поддерживаться постоянной.
Быстродействие (время переключения)
Время переключения гидрораспределителя — это временной интервал от начала приложения управляющего воздействия до полного окончания хода управляющего элемента. Определение времени срабатывания производится в соответствии со стандартом ISO 6403. Экспериментальные исследования гидрораспределителей с электроуправлением показали, что время переключения складывается из четырех фаз
Диаграмма зависимости ход-время (фазы времени переключения).
tА-Время запаздывания срабатывания от момента подачи напряжения до начала перемещения якоря. В этом временном промежутке создается магнитная сила, необходимая для преодоления усилия пружины и сил адгезии золотника.
t1- Время до начала эффективного воздействия силы потока на дросселирующую кромку (пусковая зона).
t2- Время, необходимое для создания полной магнитной силы, способной противодействовать максимальному значению силы потока. Оно зависит от величины силы потока и в значительной степени влияет на общее время переключения t (зона силы потока).
t3- Время, необходимое для движения управляющего золотника до своего конечного положения (зона переключения).
