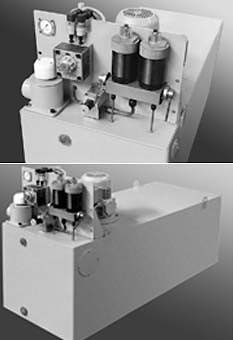

Станции смазки С–ЦСМ
Смазочные станции централизованные циркуляционные типа С-ЦСМ осуществляют подачу смазочного жидкого материала к трущимся парам узлов и механизмов металлорежущих станков, кузнечно-прессового оборудования и других машин. Станции смазки С-ЦСМ также собирают и очищают уже отработанный смазочный материал.
Принцип работы станции смазки С-ЦСМ
В напорную магистраль нагнетается всасываемое насосом масло. Масло фильтруется двойным фильтром с автоматическим переключателем потока.
С помощью дросселя осуществляется регулировка расхода масла. Уровень давления измеряется манометром.
Возникающие в системе пульсации давления устраняет гидропневмоаккумулятор.
Для поддержания в станции постоянного уровня давления, являющегося оптимальным для бесперебойной работы, а также для предохранения смазочной системы от перегрузки служит предохранительный клапан.
Контроль уровня масла в баке автоматически осуществляет реле уровня масла.
Условия эксплуатации смазочных станций С–ЦСМ
Станции работают в составе циркуляционных смазочных систем на чистых минеральных маслах с номинальным давлением 6,3 МПа (вязкость от 20 до 200 мм2/с). Класс чистоты смазочных материалов не ниже 14.
Температура смазочного материала от +1°С до +50°С.
Температура окружающей среды от +1°С до +40°С. Относительная влажность не более 80%.
Климатическое исполнение и категория размещения станций:
для стран с умеренным климатом – УХЛ4;
для стран с тропическим климатом – О4.1.
Скачать технические характеристики
Принцип работы станции смазки С-ЦСМ
В напорную магистраль нагнетается всасываемое насосом масло. Масло фильтруется двойным фильтром с автоматическим переключателем потока.
С помощью дросселя осуществляется регулировка расхода масла. Уровень давления измеряется манометром.
Возникающие в системе пульсации давления устраняет гидропневмоаккумулятор.
Для поддержания в станции постоянного уровня давления, являющегося оптимальным для бесперебойной работы, а также для предохранения смазочной системы от перегрузки служит предохранительный клапан.
Контроль уровня масла в баке автоматически осуществляет реле уровня масла.
Условия эксплуатации смазочных станций С–ЦСМ
Станции работают в составе циркуляционных смазочных систем на чистых минеральных маслах с номинальным давлением 6,3 МПа (вязкость от 20 до 200 мм2/с). Класс чистоты смазочных материалов не ниже 14.
Температура смазочного материала от +1°С до +50°С.
Температура окружающей среды от +1°С до +40°С. Относительная влажность не более 80%.
Климатическое исполнение и категория размещения станций:
для стран с умеренным климатом – УХЛ4;
для стран с тропическим климатом – О4.1.
Скачать технические характеристики
