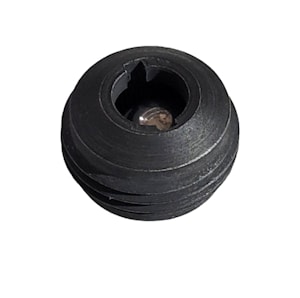

Гидроклапан обратный ввертного типа VS3802 500 бар, 35 л/мин
500 бар, 35 л/мин
Гидроклапан обратный ввертного типа VS3802 — это высокоэффективное решение для гидравлических систем, обеспечивающее надежное предотвращение обратного потока рабочей жидкости. Клапан предназначен для работы в условиях высокого давления, выдерживая до 500 бар. Компактная конструкция позволяет легко интегрировать клапан в существующие системы, при этом минимальный момент затяжки составляет 6 Нм, что обеспечивает простоту монтажа и долговечность эксплуатации. Этот клапан идеально подходит для применения в различных промышленных и мобильных гидравлических системах, требующих высокой надежности и эффективности.
| Технические данные | Значения |
| Вязкость жидкости | 10-500 мм²/с |
| Класс фильтрации | ISO код 16/13 |
| Рабочая температура жидкости | -20°C до +80°C |
| Температура окружающей среды | 20°C до +50°C |
| КОД | Макс. расход, л/мин | Макс. давление, бар | Момент затяжки, Нм | Вес, кг |
| VS | 35 | 500 | 6 | 0,08 |

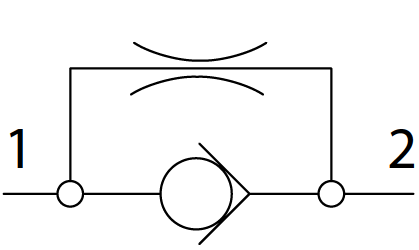

Гидравлическая схема:

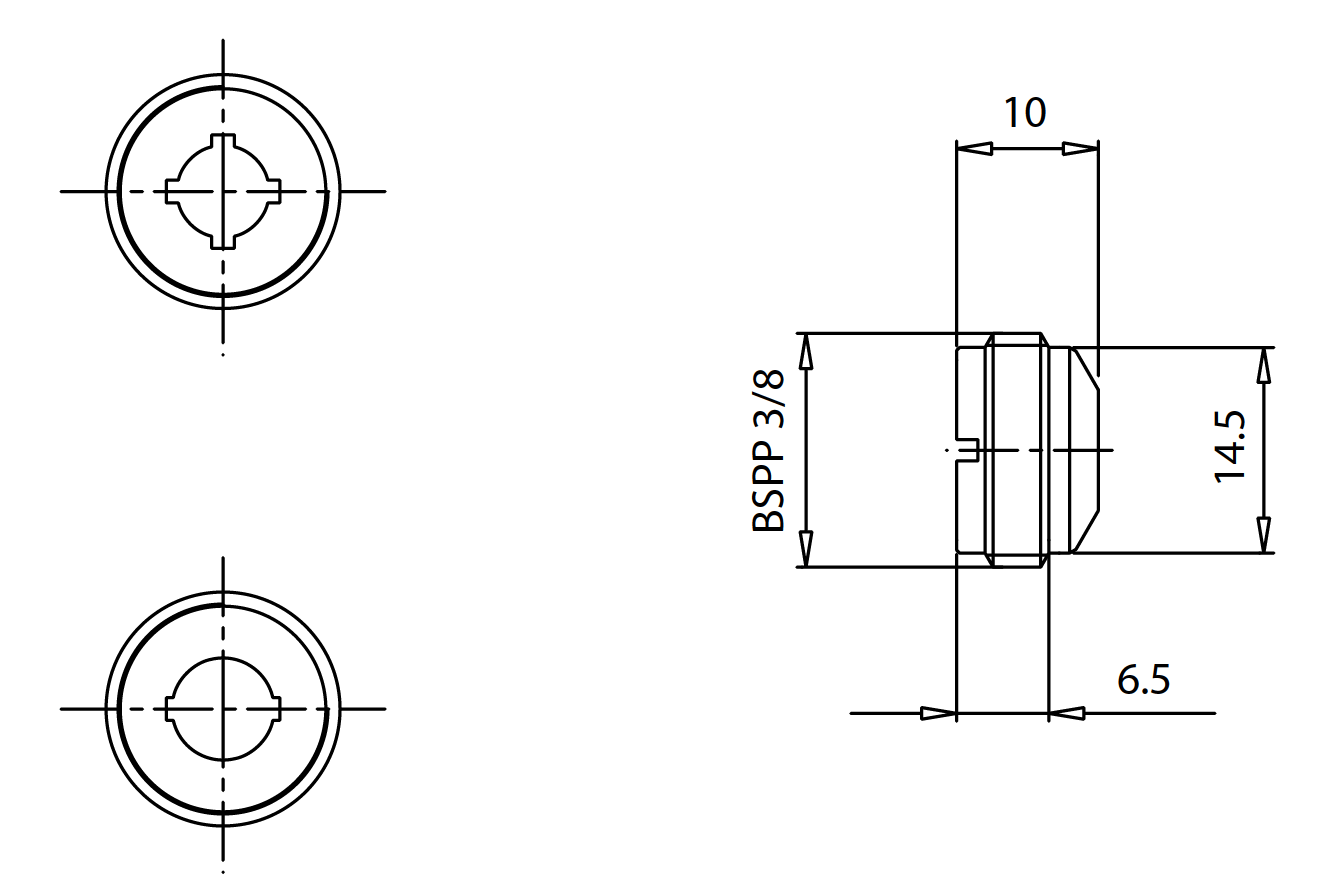

Габаритные размеры:
Если вы хотите купить гидроклапан обратный ввертного типа VS3802 , вы можете:
Позвонить:
