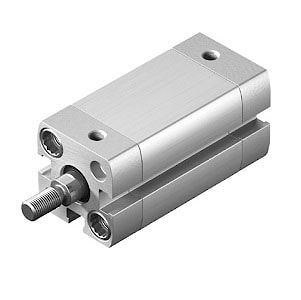

Пневмоцилиндры ISO 21287 серия BADN

Пневмоцилиндры ISO 21287 серия BADN

Наш ассортимент пневмоцилиндров, соответствует стандарту ISO 21287, который предназначен для повышения производительности и надежности ваших автоматизированных систем. Эти устройства отличаются своей компактностью и способностью к легкой интеграции в системы с ограниченным пространством.

Характеристики:
• Настройка пневматического демпфирования обеспечивает мягкое и точное управление движением.

• Рабочее давление до 15 бар (1,5 МПа) обеспечивает высокую производительность в экстремальных условиях.

• Выбор диаметров от 12 до 63 мм дает возможность подобрать оптимальный размер для конкретного применения.

Преимущества:
• Многофункциональность благодаря совместимости с креплениями стандартов DIN/ISO 6431/VDMA 24562 и ISO 15552.

• Высокая долговечность и надёжность, подтверждённые строгими испытаниями.

• Простота интеграции в автоматизированные системы за счёт стандартизированных размеров и креплений.

Параметр12 мм16 мм20 мм25 мм32 мм40 мм50 мм63 мм
ДействиеДвойного действия
Рабочая средаВоздух
Обеспеченная стойкость к давлению1.5 МПа
Диапазон рабочего давления0.1-1.0 МПа
Температура окружающей среды и рабочей жидкости20°C - 70°C (без замерзания)
Диапазон рабочей скорости30-500 мм/с
Резьба поршневого штока (внутренняя)M5х0,8G 1/8"

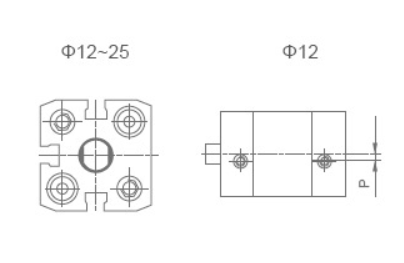

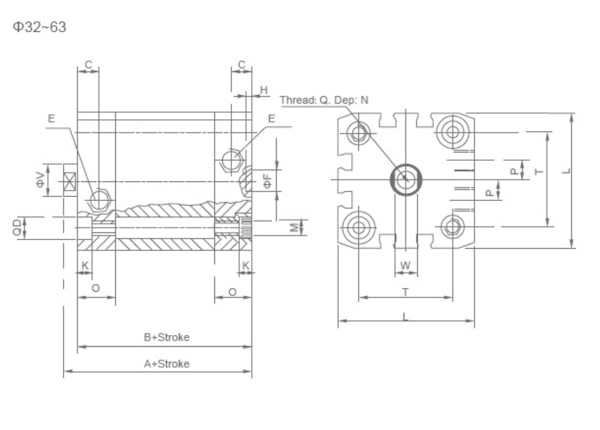

Диаметр отверстия (мм)A BVОСЕМDКНFNQLТWР |
1239.235610.56М5М463.52.1910М427.51652
1639.7358116М5М463.52.1910М4291872.6
2042.53710126М5М5952.1912Мб35.52292.6
2544.53910126М5М5952.1912Мб39.52692.6
32504412158.2G1/8М6952.1915М84732.5106
4051.14512158.2G1/8М6952.1915М854.538108
5052.74516158.2G1/8М81252.61220М1065.546.5138
6356.54916158.2G1/8М81252.61220М1075.556.51311.5
