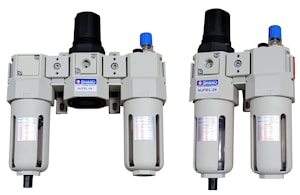

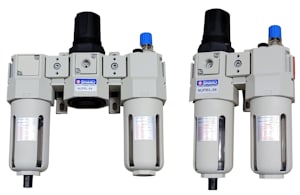

Блоки подготовки воздуха NUFRL, NUFR/L
- Эффективно удаляет воду и частицы.
- Фильтр с элементами 40/мкм и 5/мкм легко заменяется и подлежит замене.
- Точная и простая настройка давления.
- Масло для смазки можно доливать без остановки подачи воздуха.
- Распыление масла в виде тумана обеспечивает хорошую смазку для машин.
- Чаша противокислотная и щелочная, а также алюминиевая чаша обеспечивают отличную защиту в условиях работы с органическими соединениями.
| Спецификация | NUFRL-02 | NUFRL-03 | NUFRL-04 | NUFR/L-02 | NUFR/L-03 | NUFR/L-04 |
| Размер порта | 1/4" | 3/8" | 1/2" | 1/4" | 3/8" | 1/2" |
| Жидкость | Сжатый воздух | |||||
| Конструкция регулятора | Поршневой | |||||
| Материал корпуса | Алюминий | |||||
| Материал чаши | Поликарбонат (стандартная), чаша противокислотная и щелочная (опция), чаша из алюминия (опция) | |||||
| Фильтрация | 5 мкм (стандарт), 40 мкм (опция) | |||||
| Диапазон рабочего давления | 0.5 — 9.9 кгс/см2 | |||||
| Давление испытания (стандартная чаша) | 15 кгс/см2 | |||||
| Макс. расход (л/мин) | 2080 | 2100 | 2600 | 2080 | 2100 | 2600 |
| Окружающая температура | -10°C — 60°C | |||||
| Рекомендуемое масло для смазки | ISO-VG32 | |||||
| Объем чаши фильтра | 105 см3 | |||||
| Объем чаши для смазки | 125 см3 | |||||
| Стандартный слив | Полуавтоматический слив (сливает при давлении ниже 0.5 кгс/см2) | |||||
| Масса | 2000 г (с чашей из алюминия 2300 г) | 1380 г (с чашей из алюминия 1680 г) | ||||
| Опция | Пластина для манометра | |||||

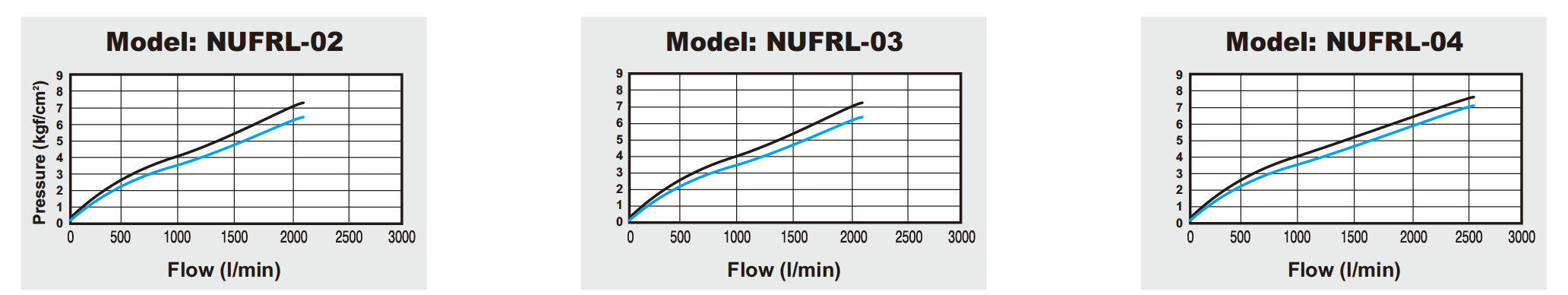

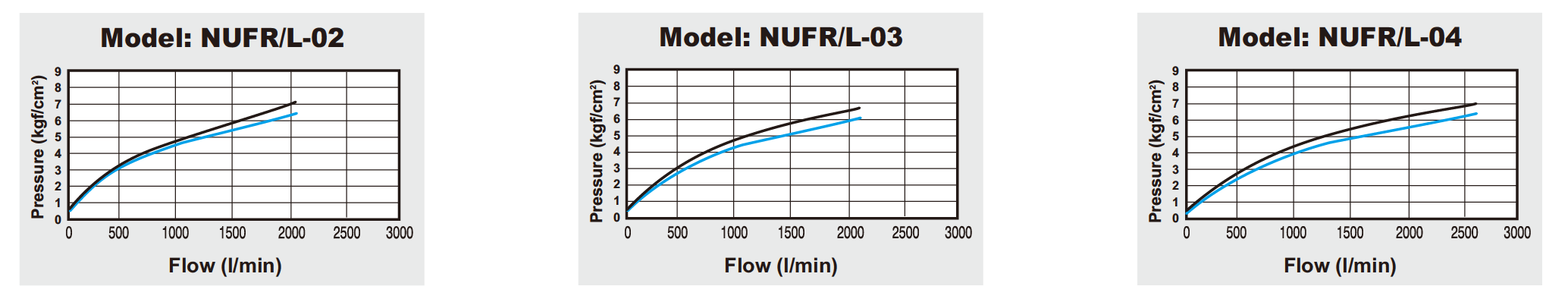

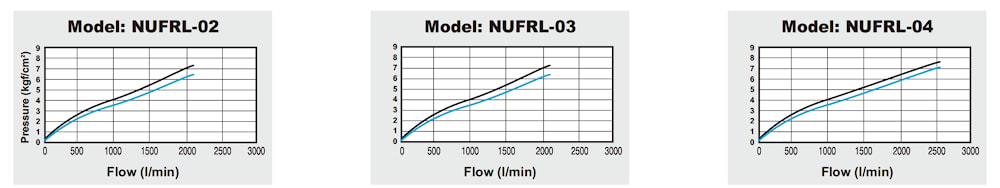

Ось X: Расход (л/мин)
Ось Y: Давление (кгс/см²)
Синяя линия (P0) = Давление на выходе
Черная линия (P1) = Давление на входе
P1-P0 = Диапазон давления
производитель
SHAKO
