Блок подготовки воздуха типа П-Б16

Блок подготовки воздуха типа П-Б16  Пневмоблоки подготовки сжатого воздуха типа ПБ16 применяется в пневматических системах
Функции:

Удаляют из сжатого воздуха влагу и твердые частицы, отвод конденсата,
разгрузка пневмосистемы от давления при отключении
регулирование давления
контроль величины давления
подача сигнала при падении давления ниже допустимого
предохранение системы от обратного потока сжатого воздуха, подача смазочного материала в пневмомагистраль.

Технические характеристики:

ПрисоединениеК1/2"
Номинальное давление, МПа1
Диапазон настройки давления на выходе, МПа0,05—0,9
Расход воздуха при давлении на выходе 0,4 МПа , м3/мин:
-номинальный 1,25
-минимальный0,2
Изменение редуцированного давления на выходе блока при изменении расхода от 0 до номинального значения, МПа , не более0,1
Степень влагоотделения, %, не менее92
Абсолютная тонкость фильтрации, мкм40
Диапазон подачи масла при расходе сжатого воздуха, капель/мин, не менее:
-номинальный 0,5-40
-минимальный0,5-15
Номинальная вместимость резервуара для сбора конденсата, см3 , не менее70
Номинальная вместимость резервуара для масла, см3 , не менее200
Диапазон настройки давления, МПа0,14-0,63
Погрешность срабатывания реле давления, %, не более±10
Зона нечувствительности реле давления, %, не более20
Масса, кг, не более2,8

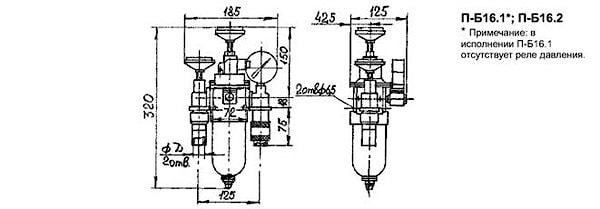

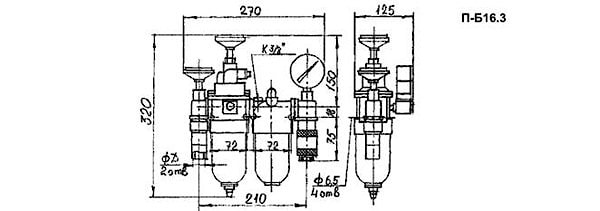

Присоединительные размеры:





Ещё из раздела подготовка воздуха

    Автоматический дренажный клапан шарового типа (поплавковый конденсатоотводчик) применяется для отвода конденсата из системы сжатого воздуха. Клапан прост в обслуживании и надежен. Устанавливается в местах сбора конденсата. Модель RSD50016-15G ...
      Регулятор давления R200 является редукционным пневмоклапаном мембранного типа с ручной настройкой давления на выходе. Предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне в пневматических приводах и системах ...
        Пневмоклапан редукционный поршневого типа UR понижает давление сжатого воздуха и поддерживает его на заданном уровне в пневмолиниях и системах различного технологического оборудования. Клапан редукционный UR может присоединяться к пневмопроводу как ...
        • производитель: SHAKO
        Клапан редукционный прецизионный URP предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне с высокой точностью в пневматических приводах и системах различного технологического оборудования. Технические ...
        Пневмоклапаны редукционные с ручной или пневматической настройкой давления на выходе предназначены для понижения давления сжатого воздуха и поддержания его на заданном уровне в пневматических приводах и системах различного технологического ...
        • производитель: SHAKO
        Клапан отсечной SHV резьбового монтажа предназначен для для отключения от пневмолинии и сброса давления в системе. Представляет собой трехлинейный клапан с ручным управлением. В стандартном исполнении поставляется с резьбой G1/8", 1/4", 3/8", 1/2" ...
        • производитель: SHAKO
        Клапан отсечной SHV модульного типа предназначен для для отключения от пневмолинии и сброса давления в системе. Представляет собой трехлинейный клапан с ручным управлением. В стандартном исполнении поставляется с резьбой G1/4", 3/8", 1/2" ...
        • производитель: SHAKO
        Вакуумный фильтр устанавливается непосредственно перед эжекторами для защиты их засорения. Фильтрация вакуума и воздуха при давлении до 15 Бар. присоединение: G1/4 - G3/8 - G1/2 Степень фильтрации – 5 мкм и 40 мкм (опционно) Технические ...
        • производитель: SHAKO

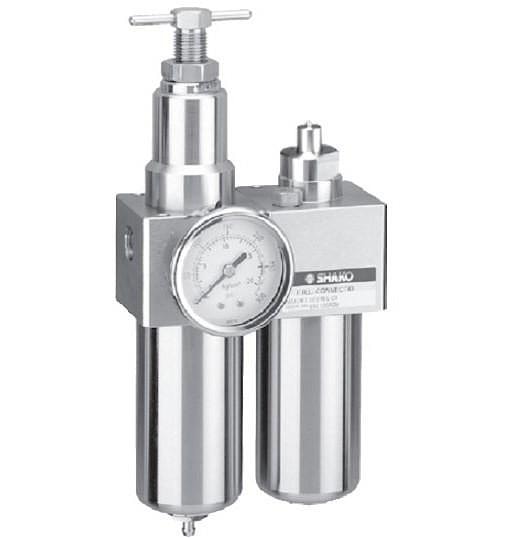

        Блоки подготовки воздуха из нержавеющей стали применяютя в электронной, химической промышленности. Так же их целесообразно применять в агрессивной среде и на открытом воздухе, например на спецтехнике. Блоки подготовки воздуха SUS рассчитаны на ...
          Коалесценция - слияние мельчайших капель влаги на специальном материале фильтрующего элемента. Коалесцентные фильтры объединяют в себе достоинства влагоотделителей и фильтров тонкой очистки . Они отфильтровывают частицы размерами от 0,01 мкм, а ...
          • производитель: SHAKO
          Фильтроэлементы KUS и KUB предназначены для замены в фильтрах-влагоотделителях и фильтрах-регуляторах производства SHAKO. Тонкость фильтрации 5 или 40 мкм. Материал на выбор: спеченная бронза или синтетическое волокно. Рекомендуем замену каждые 200 ...
          • производитель: SHAKO

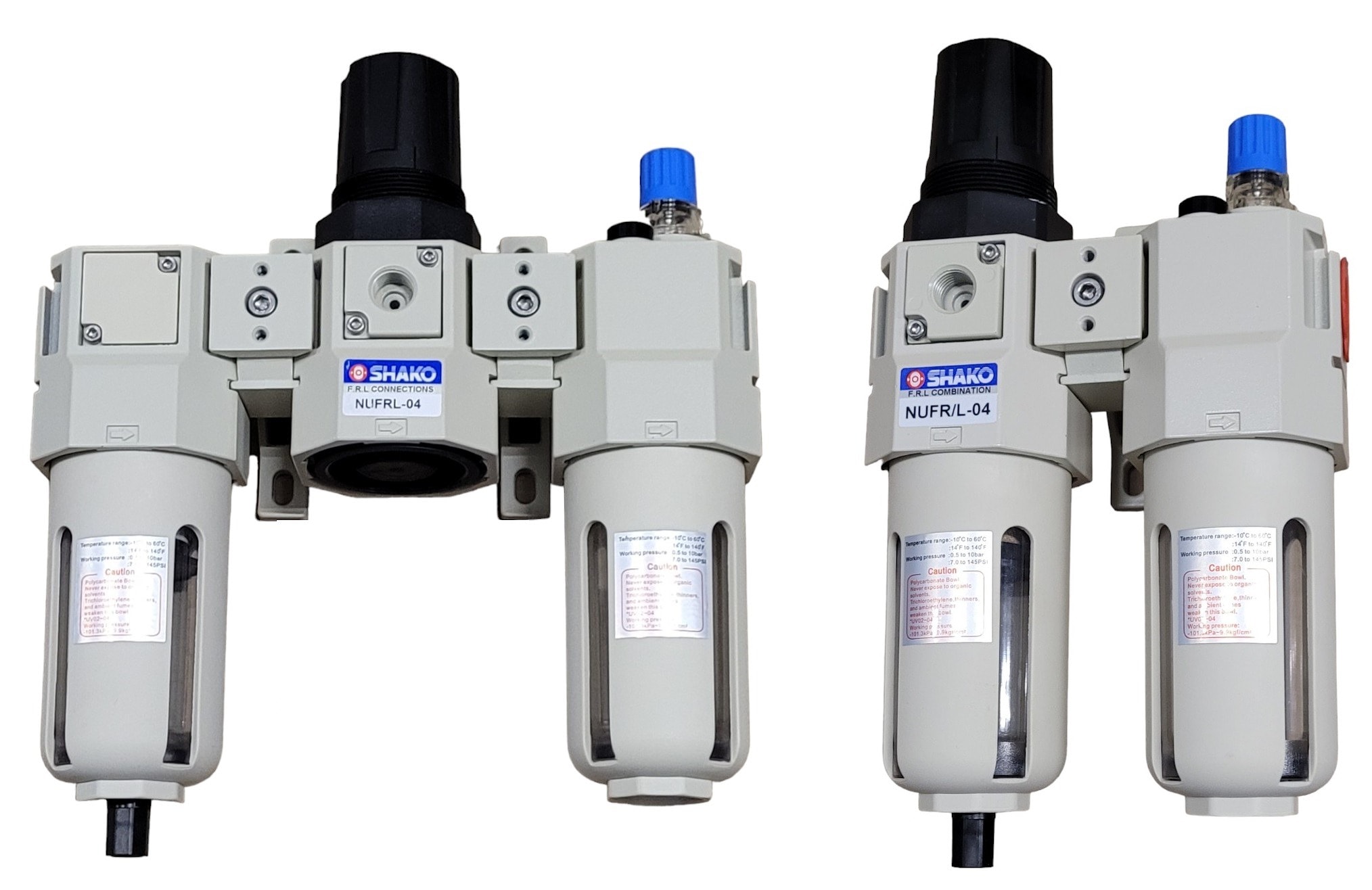

          Эффективно удаляет воду и частицы. Фильтр с элементами 40/мкм и 5/мкм легко заменяется и подлежит замене. Точная и простая настройка давления. Масло для смазки можно доливать без остановки подачи воздуха. Распыление масла в виде тумана обеспечивает ...
