Монтажные кронштейны для датчиков пневмоцилиндров

Монтажные кронштейны для датчиков пневмоцилиндров

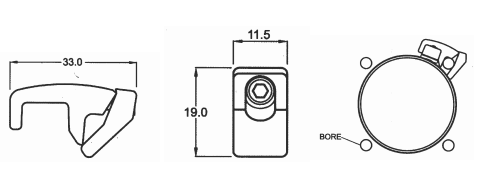

Монтажный кронштейн для стандартного цилиндра со стяжкой ∅32~∅200

Как заказать

ZFAF32-1STC ∅32,∅40
ZFAF50-1STC ∅50,∅63
ZFAF80-1STC ∅80,∅100
ZFAF125-1ICL ∅125
ZFAF160-1ICL ∅160,∅200

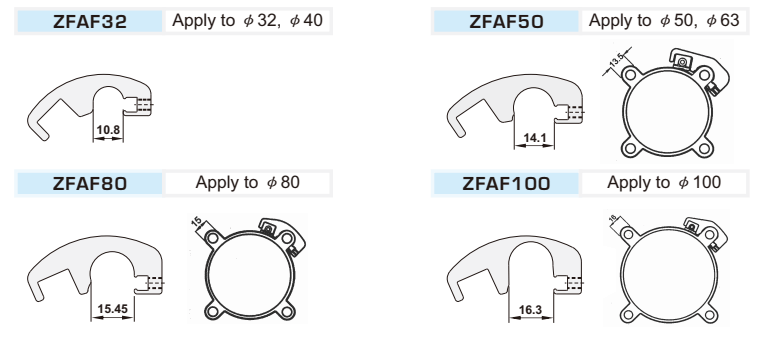

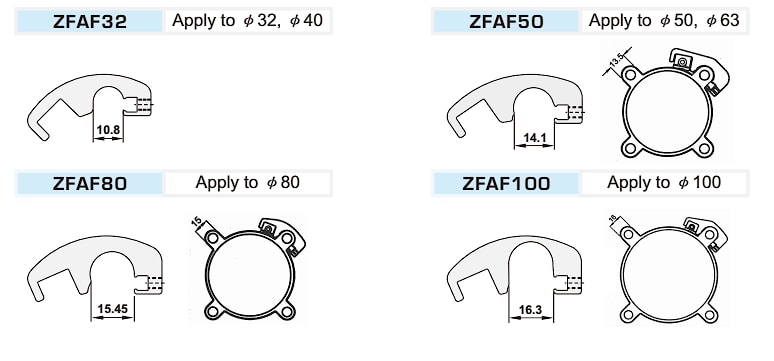

Монтажный кронштейн для стандартного цилиндра ISO6431 от ∅32~∅100

Сенсорная лента для круглого цилиндра серии PC, PCL с ∅12~∅40

ШАГ1ШАГ2ШАГ3ШАГ4
Начните с того, что закрутите винт на 3-4
4 оборота в гайку на конце ленточного узла. Как заказать
8~32: FXX0000080
40: FXX0000081
Вставьте головку винта в зажим
и оберните ленту вокруг
цилиндра ближайшим отверстием на ленте
и пометьте отверстие с помощью
постоянная метка
Снимите узел зажима. Найдите отмеченное
отверстие, соответствующее размеру цилиндра
разрежьте ленту на середине
между двумя соседними
отверстием.
(То, которое находится дальше
от гайки винта)
Вставьте обрезанный конец ленты в
плоский паз, противоположный пазу для зажима. Расположите выбранное отверстие над
штифтом и сильно согните ленту
вниз с нажимом большого пальца. Затем
оберните ленту вокруг цилиндра
и снова вставьте головку винта
в зажим. Установите переключатель
и затяните.
Отметьте отверстие. Не затягивайте слишком сильно, это может повредить датчик или цилиндр.

Применение

  1. Особое внимание следует уделять тому, чтобы не превышать предельные рабочие параметры.
  2. Необходимо соблюдать полярность подключения герконового переключателя, т.е. коричневый провод последовательно подключать к плюсу источника питания, а синий - к минусу.
    положительному (+) и синему - отрицательному (-) источнику питания. Если они перевернуты, датчик
    останется включенным, нагрузка подключенной, а светодиод выключенным. Однако это не приведет к повреждению
    схему.
  3. Необходимо соблюдать полярность подключения твердотельного типа, то есть коричневый провод к положительному (+)
    а синий - к отрицательному (-) от источника постоянного тока.
    Черный провод должен быть подключен к нагрузке.
    Если черный провод будет подключен к источнику питания, датчик будет поврежден.
  4. Внешний защитный элемент необходим, если датчик используется для коммутации токопроводящей нагрузки.
    В случае токопроводящей нагрузки постоянного тока, например, реле, электромагнитный клапан.
    Подключите внешний диод параллельно проводящей нагрузке.
    Для нагрузки переменного тока вместо диода используйте R-C цепь.
  5. Держитесь подальше от сильного магнитного поля, чтобы избавиться от помех


производитель
SHAKO
