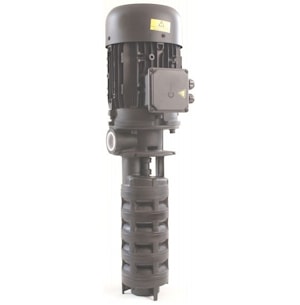

Насос центробежный многоступенчатый погружной с аксиальной крыльчаткой тип GPA, GPF

400 л/мин 95м

Насос центробежный многоступенчатый GP в стандартном чугунном корпусе

Технические характеристики насоса	Монтажное положение	Вертикальный
	Тип крыльчатки	Открытая (+ Осевая)
	Корпус	чугун
	Улитка	чугун
	Вал	Конструкционная сталь
	Крыльчатка	латунь
	Механическое уплотнение	-
	Трубное соединение	G 1 1/2
	Hмакс (м)	105
	Qмакс (л/м)	450
Двигатель	Мощность (кВ)	1.1 - 5.5
	Степень защиты	IP 55
	Ксласс изоляции	F
Технические характеристики жидкости	Кинематическая вязкость	1...90 mm2/s
	Температура	0...80 oC
	Размер частиц - max (мм)	8
	СОЖ	+
	Шлифовальные масла	+
	Охлаждающие жидкости	+
	Вода	o
Применение	Резка	+
	Расточка, сверление	+
	Токарная работа (вращение)	+
	Фрезеровка (вальцевание, дробление)	+
	Шлифовка	+
	Системы фильтрации	+
	Циркуляционные системы	+

Применяется для перекачки смазочных материалов и охлаждающих жидкостей во всех типах металлообрабатывающих станков, а также в станках по обработке камня и шлифовальных станках.

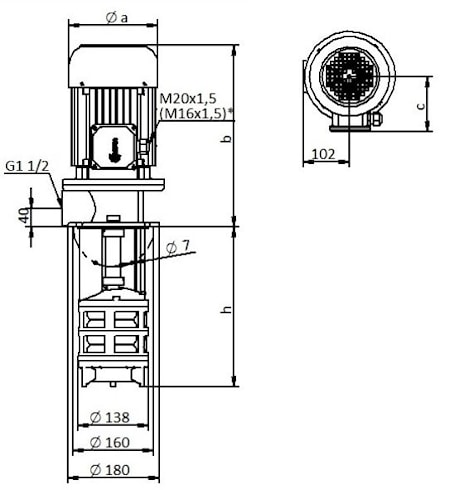

Технические характеристики и размеры

ТИП	Глубина погружения	a	b	c	Масса	Мощность	Напряжение	Частота	Ток
	h (mm)	мм	мм	мм	kg	kW	V( A/Y)	Hz	A
GPA(F) /200	200	157	320	110	20	1.1	230/400	50	45/2.6
GPA(F) /270	270				21
GPA(F) /350	350				22
GPA(F) /440	440				23
GPA(F) /550	550				24
GPA(F)-2/190	190	176	340	122	26	1.5	230/400	50	6.2/3.6
GPA(F) -2/250	250				27
GPA(F) -2/320	320				28
GPA(F) -2/400	400				29
GPA(F) -2/490	490				30
GPA(F)-2/600	600				31
GPA(F) -3/240	240	176	364	124.5	31	2.2	230/400	50	8.7/5.0
GPA(F) -3/300	300				32
GPA(F) -3/370	370				33
GPA(F) -3/450	450				34
GPA(F) -3/540	540				35
GPA(F)-3/650	650				36
GPA(F) -4/290	290	176	364	124.5	35	2.2	230/400	50	8.7/5.0
GPA(F) -4/350	350				36
GPA(F)-4/420	420				37
GPA(F) -4/500	500				38
GPA(F) -4/490	590				39
GPA(F) -4/700	700				40
GPA(F)-5/340	340	194	398	145	41	3	230/400	50	11.1/6.6
GPA(F)-5/400	400				42
GPA(F) -5/470	470				43
GPA(F) -5/550	550				44
GPA(F) -5/640	640				45
GPA(F) -6/390	390	194	398	145	47	4	230/400	50	13.0/7.5
GPA(F) -6/450	450				48
GPA(F) -6/520	520				49
GPA(F) -6/600	600				50
GPA(F) -6/690	690				51
GPA(F) -7/440	440	194	398	145	50	4	230/400	50	13.0/7.5
GPA(F)-7/500	500				51
GPA(F)-7/570	570				52
GPA(F) -7/650	650				53
GPA(F) -9/520	520	218	420	168	56	5.5	230/400	50	18.0/10.4
GPA(F) -9/600	600				57
GPA(F)-9/670	670				58
GPA(F) -9/750	750				59

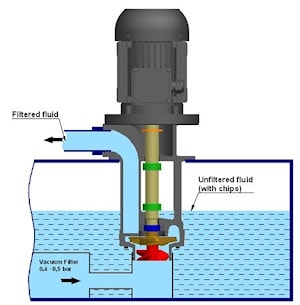

Насосы в исполнении GPF подходят для работы с вакуумными фильтрами и работают под давлением 0,4 ~ 0,5 бар, снабжены специальным уплотнительным кольцом. Применяются в станках с очень точными операциями.

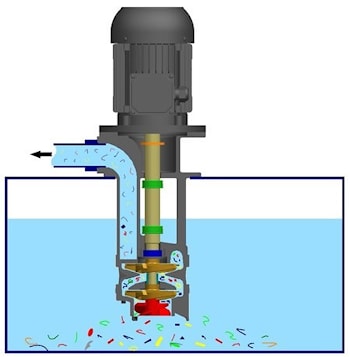

В исполнении GPA насосы комплектуются дополнительной осевой стальной крыльчаткой, что позволяет использовать насос в операциях с большим расходом и резкими колебаниями уровня жидкости, когда верхние секции насоса могут оказываться выше уровня жидкости в баке. Дополнительно происходит захват стружки за счет высокой всасывающей способности осевой крыльчатки и предотвращает засорение бака.
