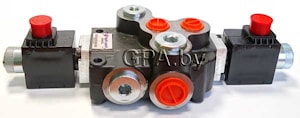

Гидрораспределители моноблочные с электроуправлением Z80..ES 250 бар, 80 л/мин 1-6 золотников
250 бар, 80 л/мин
1-6 золотников
![Гидрораспределители моноблочные с электроуправлением Z80..ES](img/pages/1019.jpg?ver=157735374630px&w=300)
В корпусе встроен предохранительный клапан прямого действия. В среднем положении всех золотников, независимо от типа, происходит разгрузка напорной линии.
Гидрораспределитель Z80 по техническим параметрам аналогичен распределителю Р80.
Данный тип гидрораспределителя компактен, имеет малый вес и невысокую стоимость.
Применяется в основном в мобильной строительной и коммунальной технике.
Скачать каталог.

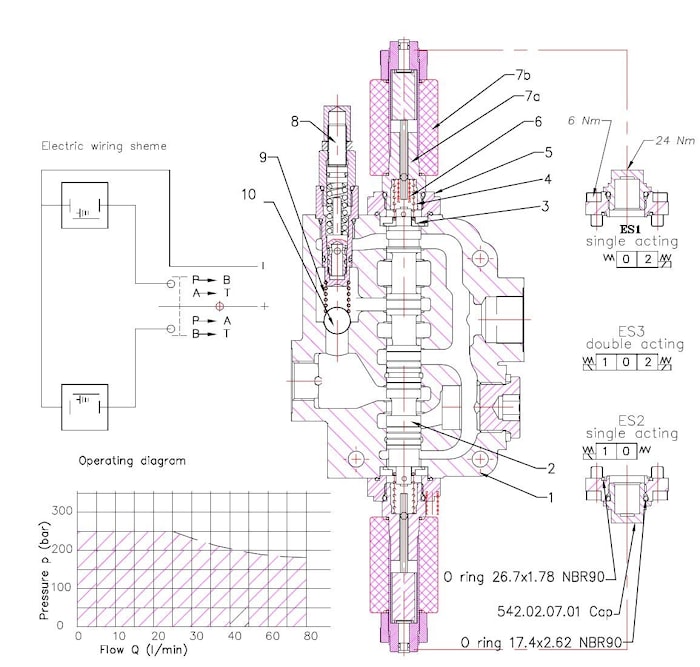

Устройство:
![](img/misc/2016031210311.jpg?ver=157735374630&w=634)
поз. | деталь | наименование | количество |
10 | Шарик 14.28 | 1 | |
9 | 123.00.47 | Пружина | 1 |
8 | 79.04.00 | Предохранительный клапан | 1 |
7b | C35D012RC P01 | Катушка | 2 |
7a | GM4060/BD | Стержень катушки | 2 |
6 | 542.02.00.07 | Доп. пружина | 2 |
5 | 511.02.02.00 | переходник | 2 |
4 | 542.02.00.04 | Пружина | 2 |
3 | 511.02.00.02 | сальник | 2 |
2 | Золотник | 1 | |
1 | Корпус | 1 |
Электромагнит:
Допуск по напряжению | ±10% |
Мощность | 37 W |
Магнит | class Н |
Цикл под нагрузкой | 100% |

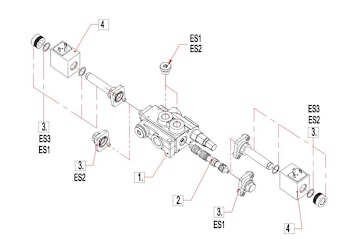

Код для заказа:
![](img/misc/2016031210338.jpg?ver=157735374630&w=305)
![](img/misc/20160312104039.jpg?ver=157735374630&w=338)
1.Корпус
Тип | Описание |
01Z80 | 1 золотник |
02Z80 | 2 золотника |
03Z80 | 3 золотника |
04Z80 | 4 золотника |
05Z80 | 5 золотников |
06Z80 | 6 золотников |
2. Параметры золотника
Тип | Описание |
A | Двойного действия, трехпозиционный A и В перекрыты в среднем положении |
D | Двойного действия, трехпозиционный A и В сединены со сливом в среднем положении |
3.Управление
ES1 | Одностороннее управление P — A с пружинным возвратом в нейтральное положение |
ES2 | Одностороннее управление P — В с пружинным возвратом в нейтральное положение |
ES3 | Двухстороннее управление P — A (B) с пружинным возвратом в нейтральное положение |
4.Магнит
(с разъемом ISO 4400) | |
12VDC | Номинальное напряжение 12В постоянного тока |
24VDC | Номинальное напряжение 24В постоянного тока |
5. Резьбы
G | P, A, В - G1/2; T - G3/4 |
производитель
Badestnost
