Торцевые гидравлические моментные ключи (гайковерты) с квадратным штоком типа SDW

47245 Н*м, 24-170 мм

Торцевые гидравлические моментные ключи с квадратным штоком двухстороннего действия предназначены для использования со стандартными торцевыми головками.

Максимальный крутящий момент: 47245 Nm
Диапазон размеров приводного штока: 3/4"-2 1/2"
Диапазон возможных размеров шестигранников: 24-170 мм
Максимальное рабочее давление: 700 бар

Технические особенности:

• Компактный корпус разработан чтобы дать максимальную прочность корпуса при минимальном весе. Корпус изготовлен из высокопрочного сплава, применяемого в авиастроении.

• Двойной поворотный гидравлический коллектор с быстроразъемными муфтами вращается в двух плоскостях (360 ° по оси Х и 180° по Y).

• При использовании с автоматической гидростанцией, можно быстро изменять момент затяжки.

• Точный храповик, обеспечивает высокую точность преднатяга и может быть легко отключен.

• Постоянный крутящий момент с точностью ± 3%

• Двойное действие, высокая скорость.

• Защитное покрытие обеспечивают превосходную защиту от коррозии и долговечность в суровых условиях

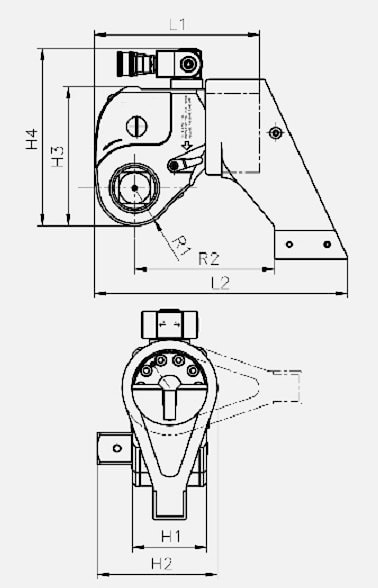

Таблица диапазона размеров:

Крутящий момент	Размер квадрата	Шестигранник	Модель гайковерта	Масса	L1	L2	H1	H2	H3	H4	R1	R2
Nm	Дюйм	mm		kg				mm
1803	3/4"	24-55	SDW1	2.5	130	184	51	72	97	145	25	97
4280	1"	34-75	SDW2	4.8	168	243	67	95	126	174	33	130
7244	1 1/2"	41-85	SDW3	8.7	200	287	78	122	152	199	39	155
10364	1 1/2"	46-95	SDW4	11.4	213	308	90	133	169	216	46	170
14787	1 1/2"	55 -105	SDW5	15.4	244	352	100	142	189	236	50	193
25041	2 12"	65-130	SDW6	26.8	284	413	120	183	223	270	59	224
33578	2 1/2"	75-145	SDW7	37	314	457	135	200	250	296	66	250
47245	2 1/2"	85-170	SDW8	53.6	358	517	153	215	287	332	76	270

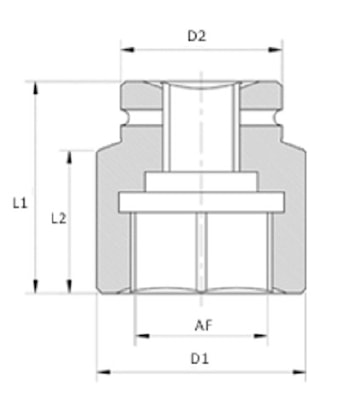

3/4" квадратный шток (SDW1):

Головка	AF	L1	L2	D1	D2
	мм
SDO1001	24	54	32	40	40
SDO1002	27	54	32	42	42
SDO1003	30	54	33	46	44
SDO1004	34	54	32	48	44
SDO1005	36	57	32	53	44
SDO1006	41	58	33	60	44
SDO1007	46	63	38	66	44
SDO1008	50	65	40	71	44
SDO1009	55	70	45	77	54

1" квадратный шток (SDW2):

Головка	AF	L1	L2	Dl	D2
	мм
SDO2001	30	59	32	54	54
SDO2002	34	59	32	58	58
SDO2003	36	62	32	59	59
SDO2004	41	65	38	67	54
SDO2005	46	65	38	74	54
SDO2006	50	70	43	79	60
SDO2007	55	80	52	84	60
SDO2008	60	85	57	89	60
SDO2009	65	85	58	98	70
SDO2010	70	90	62	104	70
SDO2011	75	95	65	108	70

1 1/2" квадратный шток (SDW3, SDW4, SDW5):

Головка	AF	L1	L2	D1	D2
	мм
SDO3002	41	85	44	74	74
SDO3003	46	85	44	74	74
SDO3004	50	90	45	79	79
SDO3005	55	90	45	84	84
SDO3006	60	100	45	94	94
SDO3007	65	100	45	98	80
SDO3008	70	105	50	104	80
SDO3009	75	110	50	118	85
SDO3010	80	115	55	118	90
SDO3011	85	125	60	128	90
SDO3012	90	125	60	139	90
SDO3013	95	130	65	139	90
SDO3014	100	135	70	144	90
SDO3015	105	135	70	149	90
SDO3016	110	135	70	158	90
SDO3017	115	135	70	159	90
SDO3018	120	135	70	168	95
SDO3019	130	155	93	189	95

2" квадратный шток (SDW6, SDW7, SDW8):

Головка	AF	L1	L2	Dl	D2
	мм
SDO4001	65	100	52	119	119
SDO4002	70	120	67	128	128
SDO4003	75	120	67	128	128
SDO4004	80	130	71	128	128
SDO4005	85	130	71	129	129
SDO4006	90	140	73	139	139
SDO4007	95	140	73	139	139
SDO4008	100	140	81	148	130
SDO4009	105	150	89	149	130
SDO4010	110	150	90	158	130
SDO4011	115	150	98	168	130
SDO4012	120	150	98	178	130
SDO4013	130	170	98	188	130
SDO4014	135	170	114	198	130
SDO4015	145	170	122	210	152
SDO4016	150	190	140	216	152
SDO4017	155	190	140	229	152
SDO4018	165	190	140	241	152
