Низкопрофильные гидравлические моментные ключи (гайковерты) со сменными кассетами двухстороннего действия типа SHW

39000 Н*м, 19-155 мм

Низкопрофильные гидравлические моментные ключи (гайковерты) двухстороннего действия применяются для затягивания или ослабления резьбовых соединений в труднодоступных местах. Представляет собой гидравлический привод со сменными кассетами.

Технические особенности:

• Низкий профиль позволяет использовать гидравлический ключ в труднодоступных местах.
• Прочный корпус
• Смена кассеты без специального инструмента
• Универсальность: один гидравлический привод используется для всех типоразмеров кассет.
• С помощью дополнительных адаптеров можно затягивать несколько различных размеров гаек, используя адаптеры.
• Точность выходного крутящего момента ± к 3%.
• Гидравлический коллектор вращается в двух плоскостях (360° по оси Х 180° по Y)

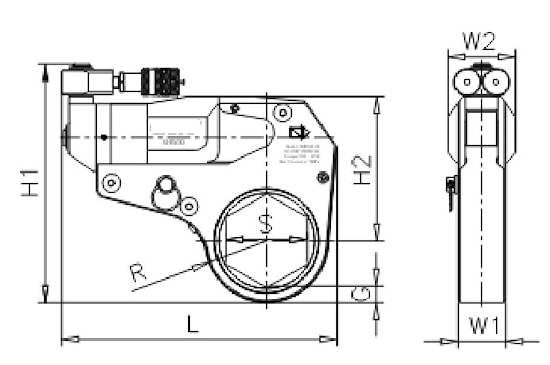

Таблица диапазона размеров шестигранника для каждого типоразмера кассет:

Дапазон размеров шестигранника	Максимальный момент затяжки	Тип привода	Масса	L	H1	H2	W1	W2	G	R
mm	Nm		KG			mm
19-50	2349	SHWD10	2.2	198	173	96	32	50	12	41
34-65	5169	SHWD20	4.9	246	212	124	42	64	15	52
41-90	9730	SHWD30	9.6	303	265	160	53	75	17	69
65-115	15804	SHWD40	16	332	329	191.5	64	87	20	87
75-135	22250	SHWD50	24	382	366	215	73	97	23	101
80-155	38854	SHWD60	39.8	449	423	255	85	120	28	118

Модель кассеты		SHWD10
Максимальный момент		2349 N.m
Шестигранная головка	S	R	Масса
	(mm)	(mm)	(Kg)
SHWG10-50	50	40.8	1.5
SIIWG10-46	46	38.1	1.5
SHWG10-41	41	35.1	1.4
SHWG10-36	36	31.6	1.36
SHWG10-34	34	31.6	1.3
SHWG10-32	32	30.6	1.4
SHWG10-30	30	30.6	1.4
SHWG10-27	27	29.6	1.4
SHWG10-24	24	19.6	1.4
SHWG10-22	22	29.6	1.4
SHWG10-19	19	19.6	1.4

Модель кассеты		SHWD20
Максимальный момент		5169 N.m
Шестигранная головка	S	R	Масса
	(mm)	(mm)	(Kg)
SHWG20-65	65	52.3	4.4
SHWG20-60	60	50.6	4.4
SHWG20-55	55	47.6	4.2
SHWG20-50	50	45.6	4.2
SHWG20-46	46	43.6	4.0
SHWG20-41	41	43.6	4.1
SHWG20-36	36	37.6	3.8
SHWG20-34	34	37.6	3.9

Модель кассеты		SHWD30
Максимальный момент		9730 N.m
Шестигранная головка	S	R	Масса
	(mm)	(mm)	(Kg)
SHWG30-90	90	68.6	6.5
SHWG30-85	85	67.6	6.5
SHWG30-80	80	64.6	6.3
SHWG30-75	75	61.6	6.3
SHWG30-70	70	59.6	6.1
SHWG30-65	65	56.6	5.9
SHWG30-60	60	53.6	5.8
SHWG30-55	55	51.6	5.6
SHWG30-50	50	47.6	5.3
SHWG30-46	46	47.6	5.5
SHWG30-41	41 L	47.6	5.5

Модель кассеты		SHWD40
Максимальный момент		15804 N.m
Шестигранная головка	S	R	Масса
	(mm)	(mm)	(Kg)
SHWG40-115	115	86.8	11.9
SHWG40-110	110	84.6	11.6
SHWG40-105	105	80.6	11.4
SHWG40-100	100	77.6	11.3
SHWG40-95	95	74.6	11.0
SHWG40-90	90	72.6	11.0
SHWG40-85	85	69.6	10.8
SHWG40-80	80	66.6	10.7
SHWG40-75	75	63.6	10.7
SHWG40-70	70	58.6	10.5
SHWG40-65	65	58.6	10.6

Модель кассеты		SHWD50
Максимальный момент		22250N.m
Шестигранная головка	S	R	Масса
	(mm)	(mm)	(Kg)
SHWG50-135	135	100.8	18.0
SHWG50-130	130	100.8	18.2
SHWG50-125	125	95.6	17.8
SHWG50-120	120	95.6	17.9
SHWG50-115	115	88.6	17.6
SHWG50-110	110	85.6	17.4
SHWG50-105	105	85.6	17.5
SHWG50-100	100	78.6	17.1
SHWG50-95	95	76.6	16.9
SHWG50-90	90	73.6	16.8
SHWG50-85	85	70.6	16.8
SHWG50-80	80	67.6	16.5
SHWG50-75	75	64.6	16.5

Модель кассеты		SHWD60
Максимальный момент		38854 N.m
Шестигранная головка	S	R	Масса
	(mm)	(mm)	(Kg)
SHWG60-155	155	117.8	29.5
SHWG60-150	150	115.6	29.1
SHWG60-145	145	111.6	28.9
SHWG60-140	140	107.6	28.9
SHWG60-135	135	105.6	28.8
SHWG60-130	130	102.6	28.5
SHWG60-125	125	100.5	28.5
SHWG60-120	120	95	28.3
SHWG60-115	115	92	28.3
5HWG60-110	110	90	28.3
SHWG60-105	105	87	27.9
SHWG60-100	100	83	27.9
SHWG60-95	95	80	27.5
SHWG60-90	90	78	27.5
SHWG60-85	85	75	27.1
SHWG60-80	80	70	27.1

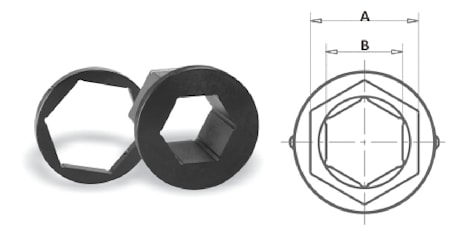

Типоразмеры головок шестигранных низкопрофильных:

Модель кассеты	Головка шестигранная	Разм. шестигранника	Модель переходника	Шестигранный переходник	Модель переходника	Шестигранный переходник	Модель переходника	Шестигранный переходник	Фиксатор переходника
		S(mm)		A/B(mm)		A/B(mm)		A/B(mm)
SHWD10	SHWG10-50	50	2SH5041	50/41	2SH5036	50/36	25H5032	50/32	H-50
	SHWG10-46	46	2SH4636	46/36	2SH4632	46/32	2SH4630	46/30	H-46
	SHWG10-41	41	2SH4132	41/32	2SH4130	41/32	2SH4127	41/27	H-41
	SHWG10-36	3 6	25H3630	36/30	25H362/	36/27			H 36
	SHWG10-32	32	2SH3227	32/27					H-32
SHWD20	SHWG20-65	65	4SH6555	65/55	4SH6550	65/50	4SH6546	65/46	H-65
	SHWG20-60	60	4SH6050	60/50	4SH6046	60/46	4SH6041	60/41	H-60
	SHWG20-55	55	4SH5546	55/46	4SH5541	55/41	4SH5536	55/36	H 55
	SHWG20-50	50	4SH5041	50/41	4SH5036	50/36	4SH5032	50/32	H-50
	SHWG20-46	46	4SH4636	46/36	4SH4632	46/32	4SH4630	46/30	H-46
	SHWG20-41	41	4SH4132	41/32	4SH4130	41/30	4SH4127	41/27	H-41
	SHWG20-36	36	4SH3630	36/30	4SH3627	36/27			H 36
	SHWG20-34	34	4SH3427	34/27					H-34
SHWD30	SHWG30-90	90	8SH9080	90/80	8SH9075	90/75	8SH9070	90/70	H-90
	SHWG30-85	85	8SH8575	85/75	8SH8570	85/70	8SH8565	85/65	H-85
	SHWG30-80	80	8SH8070	80/70	8SH8065	80/65	8SH8060	80/60	H-80
	SHWG30-75	7 5	8SH7565	75/65	85H7560	75/60	8SH7555	75/55	H 75
	SHWG30-70	70	8SH7060	70/60	8SH7055	70/55	8SH7050	70/50	H-70
	SHWG30-65	65	8SH6555	65/55	8SH6550	65/50	8SH6546	65/46	H-65
	SHWG30-60	60	8SH6050	60/50	8SH6045	60/45			H-60
	SHWG30-55	55	8SH5546	55/46	8SH5541	55/41			H-55
SHWD40	SHWG40-115	115	14SH115105	115/105	14SH115100	115/100	14SH11595	115/95	H-115
	SHWG40-110	110	14SH110100	110/100	14SH11095	110/95	14SH11090	110/90	H-110
	SHWG40-105	105	14SH10595	105/95	14SH10590	105/90	14SH10585	105/85	H-105
	SHWG40-100	100	14SH10090	100/90	14SH10085	100/85	14SH10080	100/80	H-100
	SHWG40-95	95	14SH9585	95/85	14SH9580	95/80	14SH9575	95/75	H-95
	SHWG40-90	90	14SH9080	90/80	14SH9075	90/75	14SH9070	90/70	H-90
	SHWG40-85	85	14SH8575	85/75	14SH8570	85/70	14SH8565	85/65	H-85
	SHWG40-80	80	14SHR070	80/70	14SH8065	80/65			H-80
	SHWG40-75	75	14SH7565	75/65					H-75
SHWD50	SHWG50-130	130	18SH130120	130/120	18SH130115	130/115	18SH130110	130/110	H-130
	SHWG50-120	120	18SH120110	120/110	18SH120105	120/105	18SH120100	120/100	H-120
	SHWG 50-115	115	18SH115105	115/105	185H115100	115/100	18SH11595	115/95	H 115
	SHWG50-110	110	18SH110100	110/100	18SH11095	110/95	18SH11090	110/90	H-110
	SHWG50-105	105	18SH10595	105/95	18SH10590	105/90	18SH10585	105/85	H-105
	SHWG50-100	100	18SH10090	100/90	18SH10085	100/85	18SH10080	100/80	H-100
	SHWG50-95	95	18SH9585	95/85	18SH9580	95/80	18SH9575	95/75	H-95
	SHWG50-90	90	18SH9080	90/80	18SH90/5	90/75			H 90
	SHWG50-85	85	18SH8575	85/75					H-85
SHWD60	SHWG60-155	155	30SH155145	155/145	30SH155130	155/130	30SH155120	155/120	H-155
	SHWG60-145	145	30SH145130	145/130	30SH145120	145/120	30SH145115	145/115	H-145
	SHWG60-130	130	30SH130120	130/120	30SH130115	130/115	30SH130110	130/110	H-130
	SHWG60-120	120	305H120110	120/110	30SH12010ÌJ	120/105	30SH120100	120/100	H 120
	SHWG60-115	115	305H115105	115/105	30SH115110	115/110	30SH11595	115/95	H 115
	SHWG60-110	110	30SH110100	110/100	30SH11095	110/95	30SH11090	110/90	H-110
	SHWG60-105	105	30SH10595	105/95	30SH10590	105/90	30SH10590	105/90	H-105
	SHWG60-100	100	30SH10090	100/90	30SH10085	100/85	30SH10080	100/80	H 100
	SHWG60-95	95	30SH9585	95/85	30SH9580	95/80			H-95
	SHWG60-90	90	30SH9080	90/80					H-90
