Насос ручной заправочный типа НРЗ

Устройство и принцип работы ручного заправочного насоса типа НР3

Насос заправочный работает с пластичным смазочным материалом, число пенетрации которого не ниже 290.

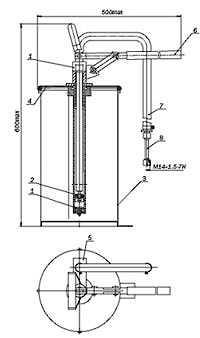

Конструктивыне элементы ручного заправочного насоса:
- клапаны всасывающий и нагнетательный;
- резервуар;
- крышка;
- фильтр;
- рычаг;
- гибкий рукав;
- переходной трубопровод.

При движении рычага вниз открывается всасывающий клапан и смазка поступает под седло нагнетательного клапана. При движении рычага подвижного вверх открывается нагнетательный клапан и смазка поступает в фильтр. После фильтрации смазка, через гибкий рукав и переходной трубопровод, поступает в резервуар смазочной станции.

Условное обозначение насоса: «Насос НРЗ-1 УХЛ4».

Технические характеристики насоса ручного заправочного типа НР3

Наименование параметров	Данные
Номинальное давление смазочного материала, МПа	1
Подаваемый объем, см³/цикл:	30
Вместимость резервура, дм³	10
Усилие на рукоятке рычага подвижного не более, Н	160
Длина гибкого рукава, не менее, м	1,6
