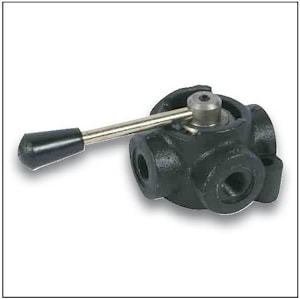

Дивертор гидравлический 4-х ходовой IDF4

до 200 л/мин, 350 бар, 3 позиции, 4 линии

Четырёхлинейный трёхпозиционный гидравлический дивертор IDF применяется в гидравлических системах мобильной техники для управления исполнительными механизмами силовой гидравлики и тормозных систем.

Представляет собой цилиндрический золотник в чугунном корпусе.Специальные уплотнения обеспечивают надежность и отсутствие утечек.

Тип А (с закрытым центром)



Тип B (с открытым центром)



Скачать технические характеристики и размеры

Вязкость масла	10-500 мм2/с
Требование к чистоте масла	SAE класс 4 и выше
Температура рабочей жидкости	от - 20 °С до + 80 °С
Температура окружающей среды	от - 20 °С до + 50 °С
Максимальное давление	30-35 МПа (300-350 бар)
Масса	1,20-2,20 кг

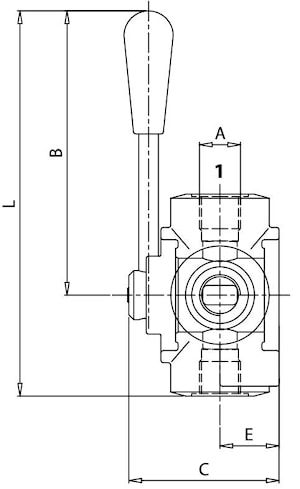

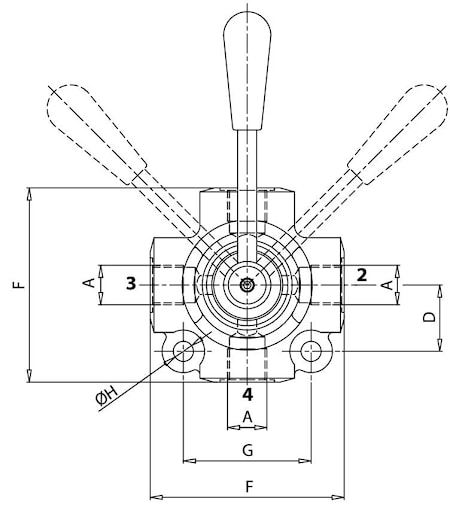

Технические характеристики
Модель	A	Макс. расход л/мин	Макс. давл., бар	B	C	D	E	F	G	H	L	Масса, кг.
IDF4140	BSPP1/4	60	350	115	63	28	24	80	54	8,5	155,5	1,2
IDF4380	BSPP3/8	60	350	115	63	28	24	80	54	8,5	155,5	1,2
IDF4120	BSPP1/2	90	350	115	63	28	24	80	54	8,5	155,5	1,2
IDF4340	BSPP3/4	120	350	115	77	38	31	94	74	10,5	162	2,2
IDF4100	BSPP 1	200	300	115	77	38	31	94	74	10,5	162	2,0

.
