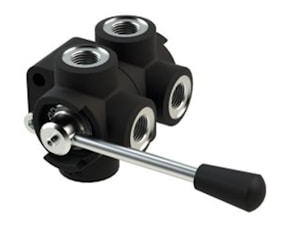

Дивертор гидравлический 6-ти ходовой DDF6 350 бар, до 300 л/мин, 3 позиции, 3 линии
350 бар, до 300 л/мин, 3 позиции, 3 линии
Дивертор гидравлический трехходовой представляет собой гидравлический ручной распределитель кранового типа с цилиндрическим поворотным золотником в чугунном корпусе. Применяется для переключения потоков рабочей жидкости в соответствии со схемой.

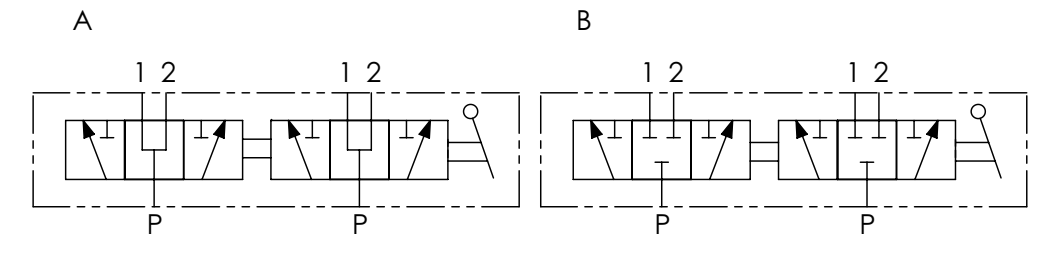

Гидравлическая схема
| Вязкость масла | 10-500 мм2/с |
| Требование к чистоте масла | SAE класс 4 и выше |
| Температура рабочей жидкости | от - 20 °С до + 80 °С |
| Температура окружающей среды | от - 20 °С до + 50 °С |
| Максимальное давление | 30-35 МПа (300-350 бар) |
| Масса | 1,6-5,3 кг |

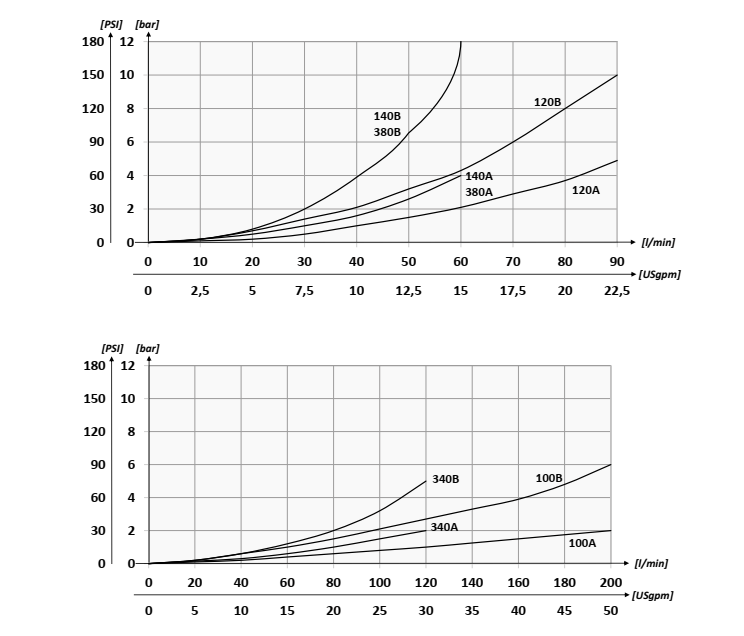

Кривые расхода:

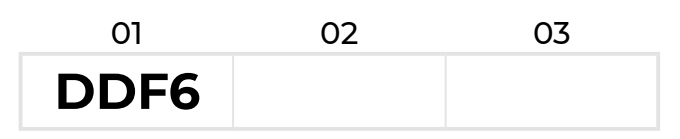

Код для заказа:
| 01 | Дивертор 6-ти ходовой | DDF6 | |
| 02 | Размер | BSPP1/4 | 140 |
| BSPP 3/8 | 380 | ||
| BSPP 1/2 | 120 | ||
| BSPP 3/4 | 340 | ||
| BSPP1 | 100 | ||
| 03 | Схема | Открытый центр | A |
| Закрытый центр | В | ||

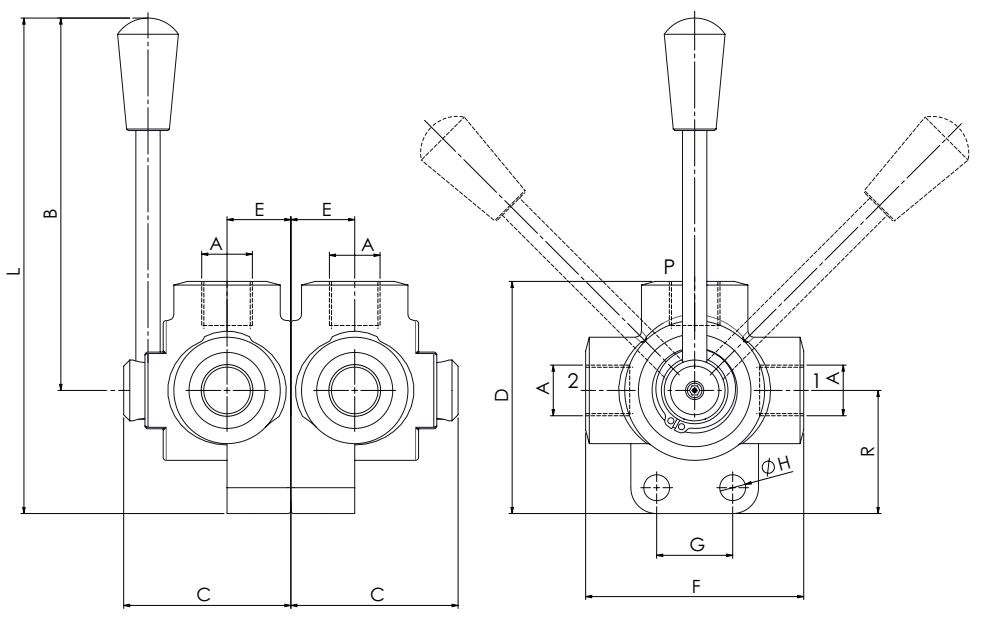

Размеры, мм:
| ТИП | Макс расход | Макс. давление | примерный вес | ||||||||||
| A | литр/мин | бар | В | C | D | E | F | C | H | L | R | кг | |
| DDF6140 | BSPP 1/4 | 60+60 | 350 | 115 | 57 | 75,5 | 21 | 70 | 25 | 8,5 | 155,5 | 32 | 1,6 |
| DDF6380 | BSPP 3/8 | ||||||||||||
| DDF6120 | BSPP 1/2 | 90+90 | 63 | 86 | 24 | 80 | 32 | 161 | 36 | 2,6 | |||
| DDF6340 | BSPP 3/4 | 120+120 | 67 | 98,5 | 26 | 90 | 10,5 | 168,5 | 42 | 3,4 | |||
| DDF6100 | BSPP1 | 200+200 | 300 | 77 | 110 | 31 | 98 | 176,5 | 50 | 5,3 |
