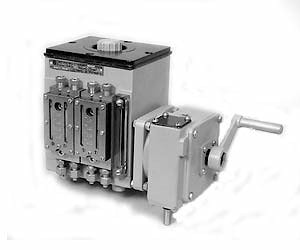

Станции смазочные многоотводные

Станции смазочные многоотводные осуществляют подачу жидкого смазочного материала при номинальном давлении 10 МПа (100 кгс/см2) к трущимся поверхностям машин, работающих в закрытых помещениях.

Условия эксплуатации смазочных многоотводных станций

Станции используют для работы с жидкими смазочными материалами кинематической вязкостью от 10 до 1500 мм2/с. Температура смазочного материала и окружающей среды от +1°С до +55°С.
Класс чистоты смазочного материала не ниже 12.

Принцип работы многоотводной станции смазки

Конструктивные элементы: корпус, насосные секции и привод. Корпус станции служит резервуаром для смазочного материала и базой для монтажа всех узлов и деталей.

На передней стенке корпуса установлены насосные секции и маслоуказатель. В боковых стенках корпуса смонтирован на подшипниках вал с кулачками. С одной стороны вал закрыт крышкой 2, с другой стороны расположен привод.

В боковых стенках выполнены отверстия для слива смазочного материала, закрываемые пробками. Для крепления станции при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке корпуса помещены воздушный и заливной фильтры.

Структура обозначений

Станция 11–04–0 УХЛ4 ГОСТ 3564–84, где:

#1 исполнение по типу приводного устройства:
1 – со свободным концом вала;
2 – с качательным приводом;
3 – с редуктором;
4 – с электроприводом

#1 расположение приводного устройства относительно устройства визуального контроля:
1 – правое,
2 – левое;

#04 число отводов:
02, 04, 08, 12;

#0 расположение выходного вала редуктора:
1 – вверх со смещением к задней стенке корпуса;
2 – вниз о смещением к передней стенке корпуса;
3 – вперед вверху;
4 – назад внизу;
5 – вниз со смещением к задней стенке корпуса;
6 – вперед внизу;
7 – вверх со смещением к передней стенке корпуса;
8 – назад вверху;
0 – для исполнений с другими видами приводов;

#УХЛ климатическое исполнение и категория размещения по ГОСТ15150:
для стран с умеренным климатом – УХЛ4;
для стран сторпическим климатом – О4.1.
