Пневмораспределители типа П-РЭ 3/2,5 7312, П-РЭ 3/2,5 7325, ПЭК3-2,5-30, ПЭК3-2,5-31 являются трехлинейными клапанами с электромагнитным управлением прямого действия стыкового монтажа.
Предназначены для управления потоком сжатого воздуха в пневмоприводах с малым расходом. В основном применяются как пилоты управления в распределителях с электропневматическим управлением, например
У71-22А, У7124А, У1-26А.

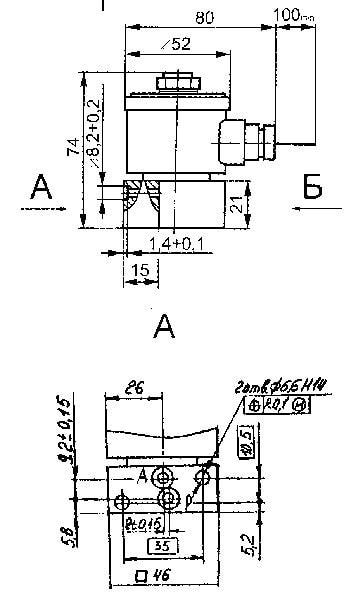

Если Вы покупаете П-РЭ /2,5 7312 для замены в У71 важно обратить внимание на расположение выходных отверстий пилота. Они расположены не вертикально по оси.
Если у Вашего пилота выходные отверстия расположены вертикально по оси, то Вам придется скорее всего поменять большой распределитель целиком.
Технические характеристики:
1. Условный проход, мм 2,5
2. Номинальное давление, МПа 1,0
3. Пропускная способность Kv , м3/ч, не менее 0,07
4. Напряжение, В
- постоянный ток 12; 24; 48; 110
- переменный ток 50 Гц 24; 36; 42; 110; 220; 380
5. Номинальная мощность электромагнита, не более
- постоянный ток, Вт - 8
- переменный ток 50 Гц, Вт - 10
- переменный ток 60 Гц, Вт - 13
6. Максимальное число срабатываний, мин-1 500
7. Время срабатывания, с, не более 0,012
8. Утечки воздуха из распределителя, см3/мин, не более 5
9. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более 85
10. Масса, кг, не более 0,5
