пневмораспределитель 3Р-Х-26Х-3

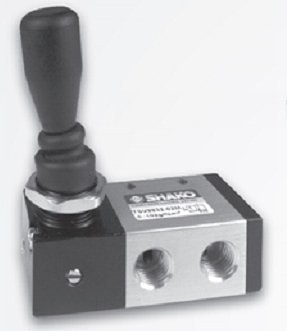

пневмораспределитель 3Р-Х-26Х-3  Пневмораспределители 3Р-4-262-3, 3Р-6-262-3, 3Р10-262-3, 3Р16-262-3 по исполнению трехлинейные двухпозиционные с ручным управлением (рычаг) и с фиксацией в двух крайних положениях.

3Р-4-263-3, 3Р-6-263-3, 3Р-10-263-3 , 3Р-16-263-3 являются трехлинейными двухпозиционными пневмораспределителями с ручным управлением (рычаг) и пружинным возвратом в исходное положение

Конструкция распределительного устройства - цилиндрический золотник.
Присоединение резьбовое, с трубной присоединительной резьбой в корпусе распределителя.

СМОТРИ ТАКЖЕ

Габаритные и присоединительные размеры 3Р-Х-26Х-3 ...

Основные технические характеристики пневмораспределителей 3Р-(4;6;10;16)-26Х-3:

3Р-4-262-3, 3Р-4-263-33Р-6-262-3, 3Р-6-263-33Р-10-262-3, 3Р-10-263-33Р-16-262-3, 3Р-16-263-3
Условный проход, мм461016
Присоединение пневмолиний, дюйм:
- канал питания (1) и выходные каналы (2) и (4);
- атмосферные каналы (3) и (5)
G1/8G1/4G3/8G1/2
Давление номинальное, Мпа1111
Усилие при переключении, Н, не более20(2)20(2)20(2)20(2)
Пропускная способность Kv*, м³/ч, не менее0,781,041,953,26
Масса, кг не более0,10,15

*Kv определяется по ГОСТ 14691.
