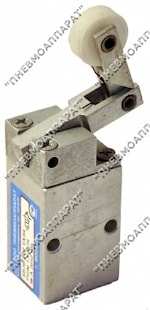

пневмораспределитель КВ76-21М, КВ78-21М
Пневмораспределители КВ76-21М трехлинейный двухпозиционный, КВ78-21М двухлинейный двухпозиционный с односторонним механическим управлением (ролик с ломающимся рычагом) и пружинным возвратом.Конструкция распределительного устройства: клапанного типа.
Трубное, с конической присоединительной резьбой в корпусе распределителя
Технические характеристики пневмораспределителей КВ76-21М, КВ78-21М:
| Условный проход, мм | 4 |
| Присоединение пневмолиний, дюйм | K1/8 |
| Номинальное давление, МПа | 1 |
| Минимальное рабочее давление, МПа, не более | 0,1 |
| Усилие, необходимое для переключения, H (кгс), не более | 35 (3,5) |
| Максимальное число срабатываний, в мин., не менее | 100 |
| Пропускная способность, Kv*, м³/ч, не менее | 0,3 |
| Масса, кг, не более | 0,18 |
*Kv определяется по ГОСТ 14691
