Модульные станции смазочные

Станции смазочные модульной конструкции используются для нагнетания отфильтрованных смазочных материалов в смазочные системы оборудования.

Смазочные станции осуществляют подачу к узлам трения машин жидкого смазочного материала (кинематическая вязкость не ниже 10мм2/с) и пластичного смазочного материала (число пенетрации не ниже 290).

Принцип работы смазочной станции

Станция модульной конструкции функционирует на принципе возвратно-поступательного движения плунжера, встроенного в нагнетательный элемент, который под действием пружины всасывает смазочный материал из резервуара в рабочую полость и под действием привода вытесняет его через нагнетательный клапан в магистраль системы.

Повышение давления в системе выше 1,25 номинального активирует предохранительное устройство станции.

Для станций с электрическим и механическим приводом возможна комплектация регулировочным устройством для регулирования подачи смазочного материала и реле уровня масла.

Условия эксплуатации

Температура смазочного материала от +1°С до +50°C.

Класс чистоты минеральных масел не ниже 14.
Для обеспечения класса чистоты минеральных масел и тонкости фильтрации пластичного материала рекомендуется применение фильтров с номинальной тонкостью фильтрации не более 25 мкм для минеральных масел и не более 100мкм для пластичного смазочного материала.

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов, паров в концентрациях, снижающих параметры станций в недопустимых пределах.

Температура окружающей среды от +1°C до +40°C, относительная влажность не более 80% при температуре +25°C

Климатическое исполнение и категория размещения станций по ГОСТ15150-69: для нужд народного хозяйства и экспорта в страны с умеренным климатом – УХЛ4, в страны с тропическим климатом – О4.1.

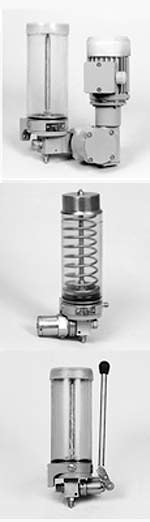

Станции модульной конструкции могут быть с электрическим, механическим, гидравлическим, пневматическим и ручным приводом.
