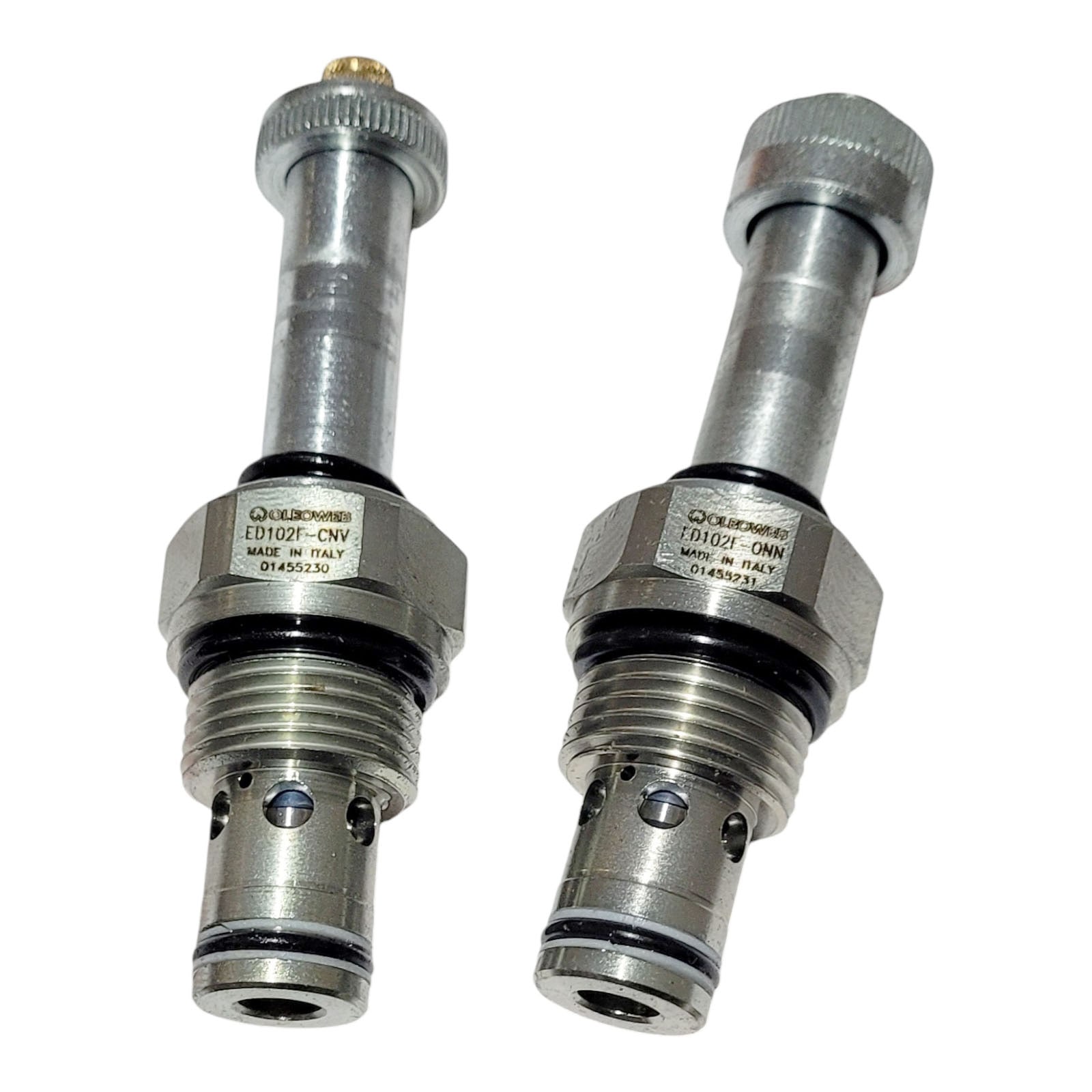

Гидроклапан двухлинейный ввертный электроуправляемый ED102F 7/8 UNF 70 л/мин, 350 бар
7/8 UNF
70 л/мин, 350 бар

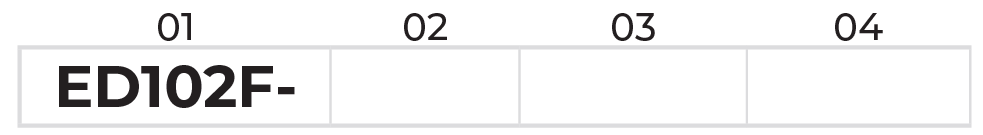

Код заказа:
| Код | Описание | Обозначение |
| 01 | 2-х ходовые/2-х позиционные электрические клапаны SAE10 с двойным уплотнением и пилотным управлением | ED102- |
| 02 | Нормально закрытые | C |
| Нормально открытые | O | |
| 03 | Уплотнения | |
| NBR | N | |
| VITON | V | |
| 04 | Аварийное управление | |
| Отсутствует | N | |
| С помощью винта | V | |
| Нажать (только для нормально открытых клапанов) | K | |
| Нажать и повернуть (только для нормально открытых клапанов) | T |

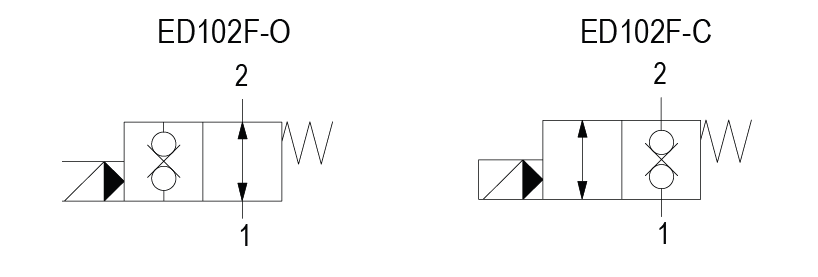

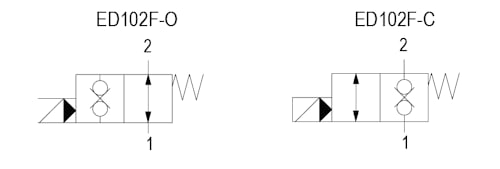

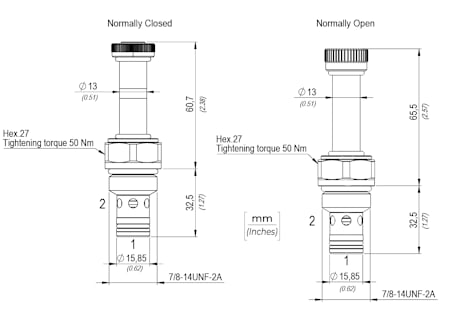

Гидравлические схемы:
| Параметр | Значение |
| Гидравлическое масло | Минеральное масло ISO 6743/4 (DIN 51524) |
| Вязкость масла | 15-250 мм²/с (15 до 250 сСт) |
| Максимальный класс загрязнения | ISO 4406:1999 Класс 18/16/13 |
| Температура масла | -20°C +80°C |
| Температура окружающей среды | -20°C +50°C |
| Использование фильтра | Для защиты клапана необходимо использовать фильтр (рекомендуемая фильтрация 15 мкм) |
| Максимальное утечка | 0,5 см³/мин - 10 капель/мин |

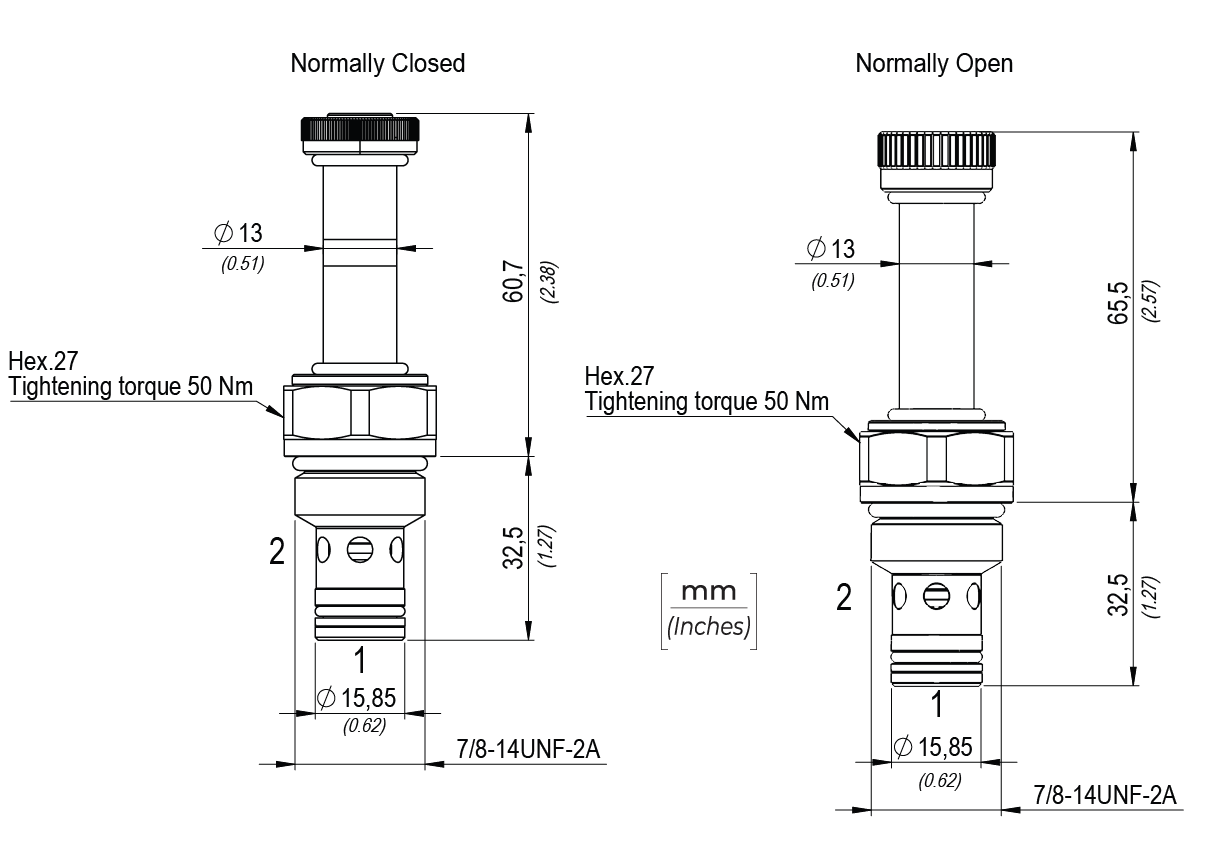

| РЕЗЬБА | МАКСИМАЛЬНЫЙ ПОТОК (л/мин) | МАКСИМАЛЬНОЕ ДАВЛЕНИЕ (бар) | ПРИБЛИЗИТЕЛЬНЫЙ ВЕС (кг) | КРУТЯЩИЙ МОМЕНТ ЗАТЯЖКИ (Нм) | ПРИСОЕДИНЕНИЕ |
| 7/8-14UNF-2A | 70 | 350 | 0,19 | 40 | SAE 10/2 |
производитель
OLEOWEB
Если вы хотите купить гидроклапан двухлинейный ввертный электроуправляемый ed102f , вы можете:
Позвонить:
Ещё из раздела ввертные клапаны SAE10, SAE12, SAE16

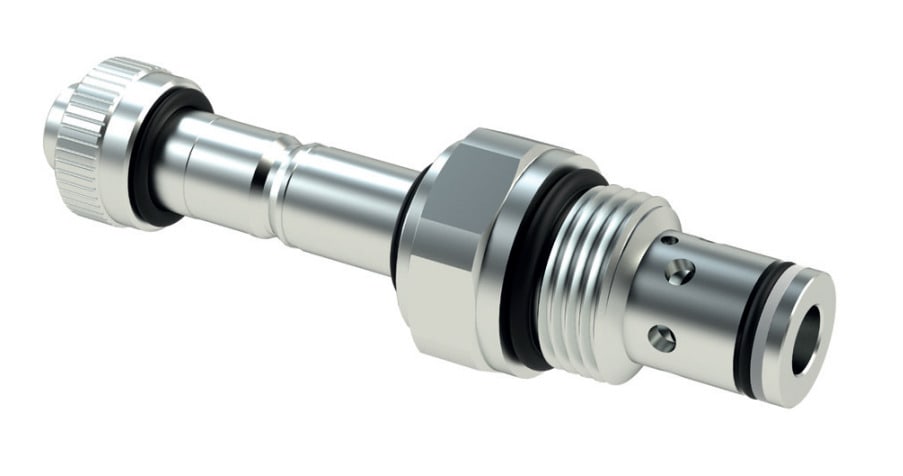

Гидроклапаны серии SV22 являются двухлинейными, двусторонними обратными клапанами с электрическим управлением. Модель Присоединение Пропускная способность (л/мин) Макс. давление (бар) Монтажный момент (Нм) Температура эксплуатации Вес (кг) SV10-22M ...
Гидроклапаны серии SV23 являются двухлинейными, двусторонними обратными клапанами с электрическим управлением. Модель Присоединение Пропускная способность (л/мин) Макс. давление (бар) Монтажный момент (Нм) Температура эксплуатации Вес (кг) SV10-23M ...

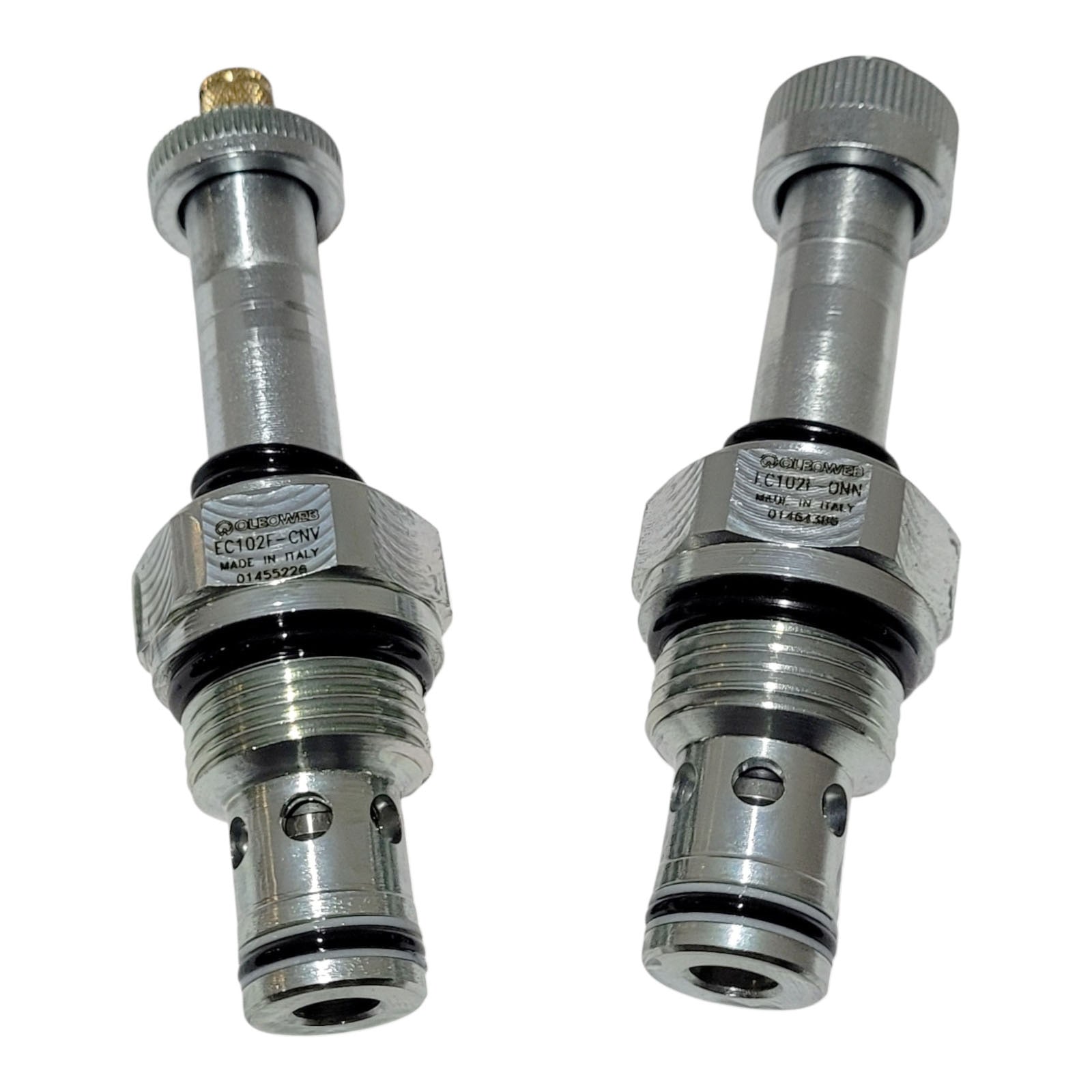

Код заказа: Код Описание Обозначение 01 Клапаны с электрическим управлением SAE10 2-х линейные/2-х позиционные с пилотным управлением EC102- 02 Однонаправленные G Двунаправленные F 03 Нормально закрытые C Нормально открытые O 04 Уплотнения NBR N ...
Технические данные: Минеральное масло ISO 6743/4 (DIN 51524) Вязкость масла 15-250 mm 2 /s (15 to 250 cSt) Максимальный индекс загрязнения с фильтром ISO 4406:1999 Classe 18/16/13 Темпераатура окружающей среды -20°C +80°C -4°F + 176°F -20°C +50°C ...

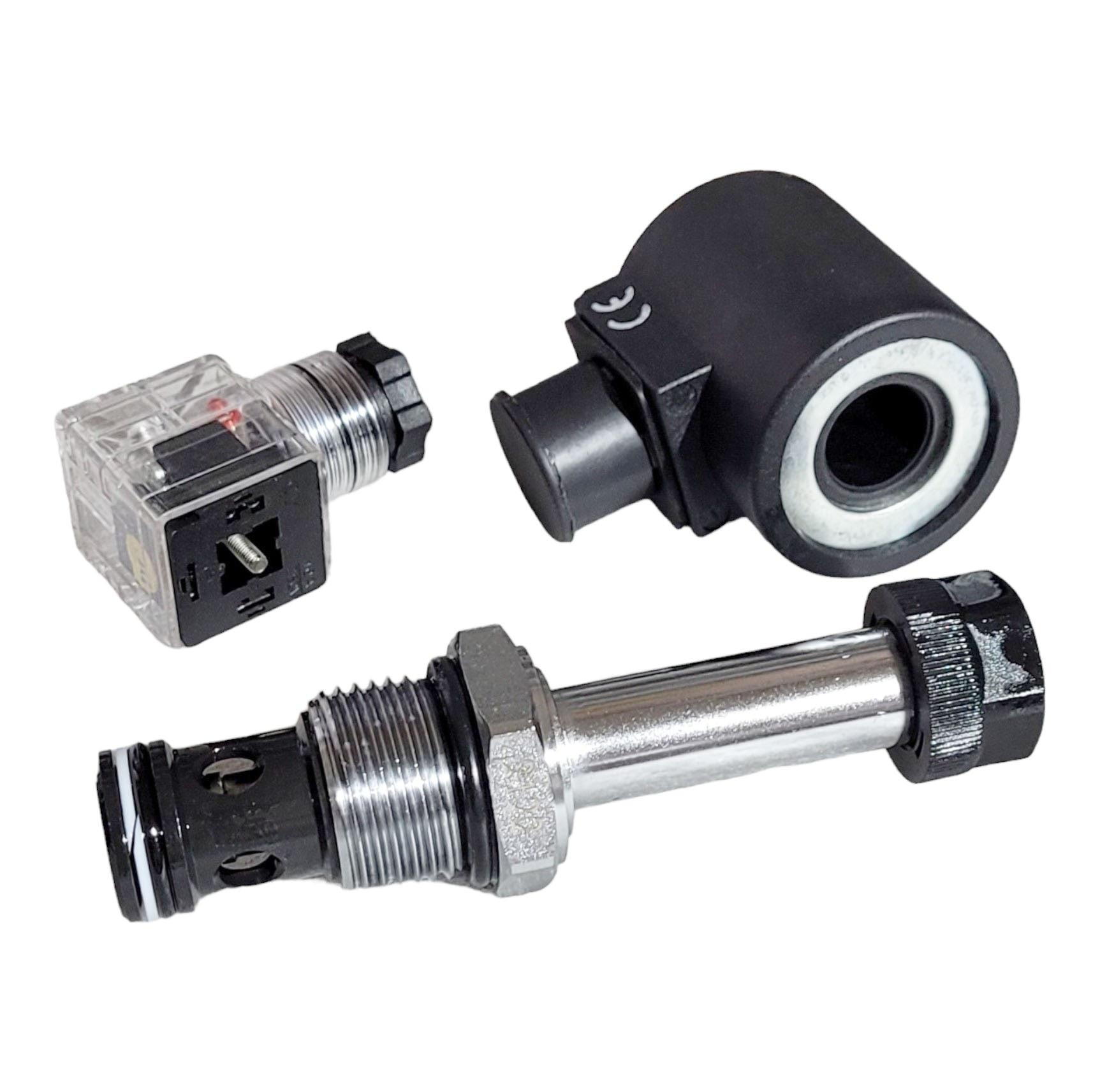

Клапан управления потоком 4-х ходовой 2-х позиционный золотникового типа. Доступно несколько различных гидросхем. Кольца с двойными уплотнениями обеспечивают эффективную и надежную герметичность клапана Технические данные: Номинальный расход 32 ...
Электромагнитный клапан с управлением пилотом и запорным клапаном, 2/2-ходовой, представляет собой высокоэффективное устройство для управления потоком жидкости или газа в гидравлических и пневматических системах. Ключевые особенности: Двухходовая ...

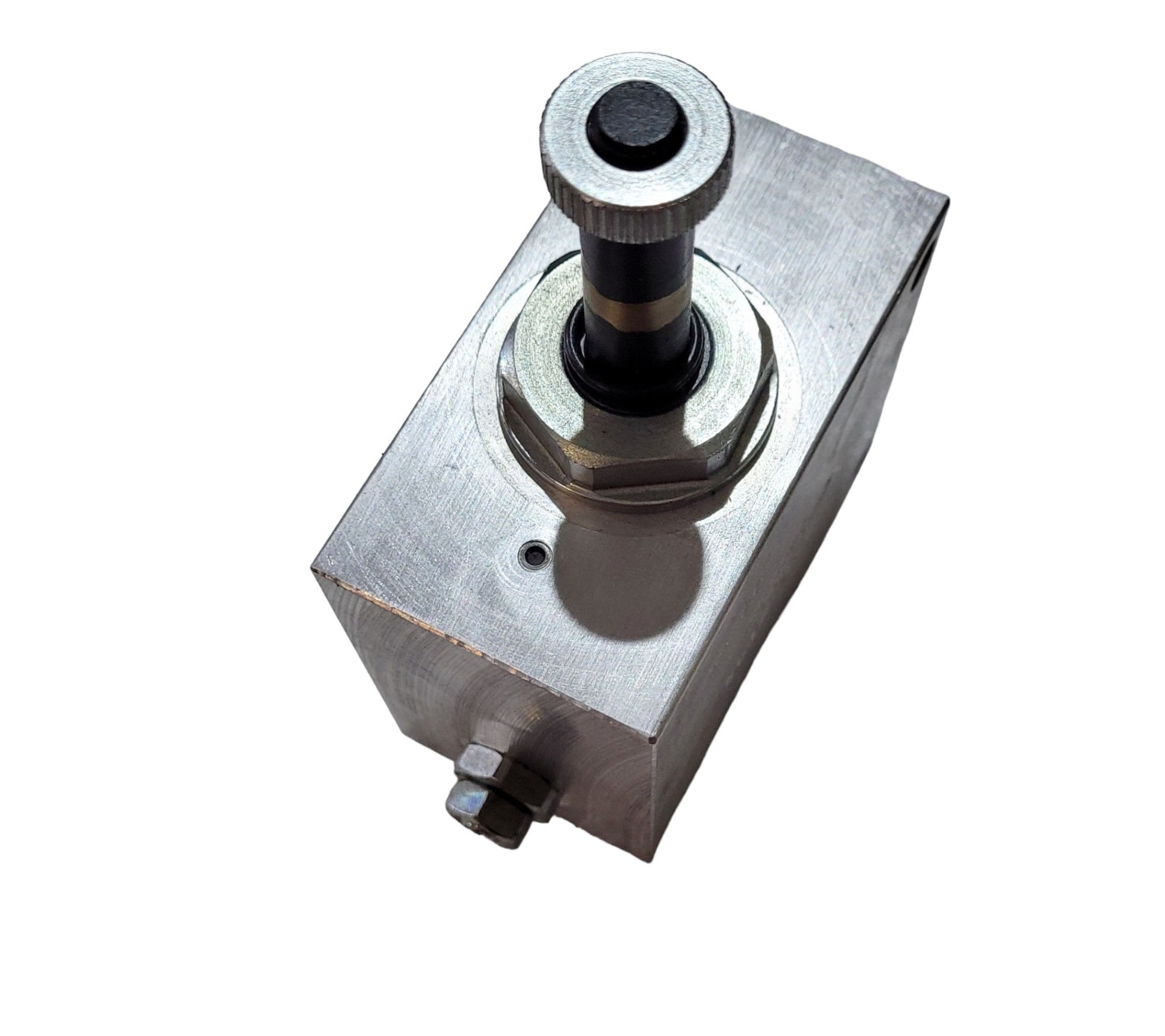

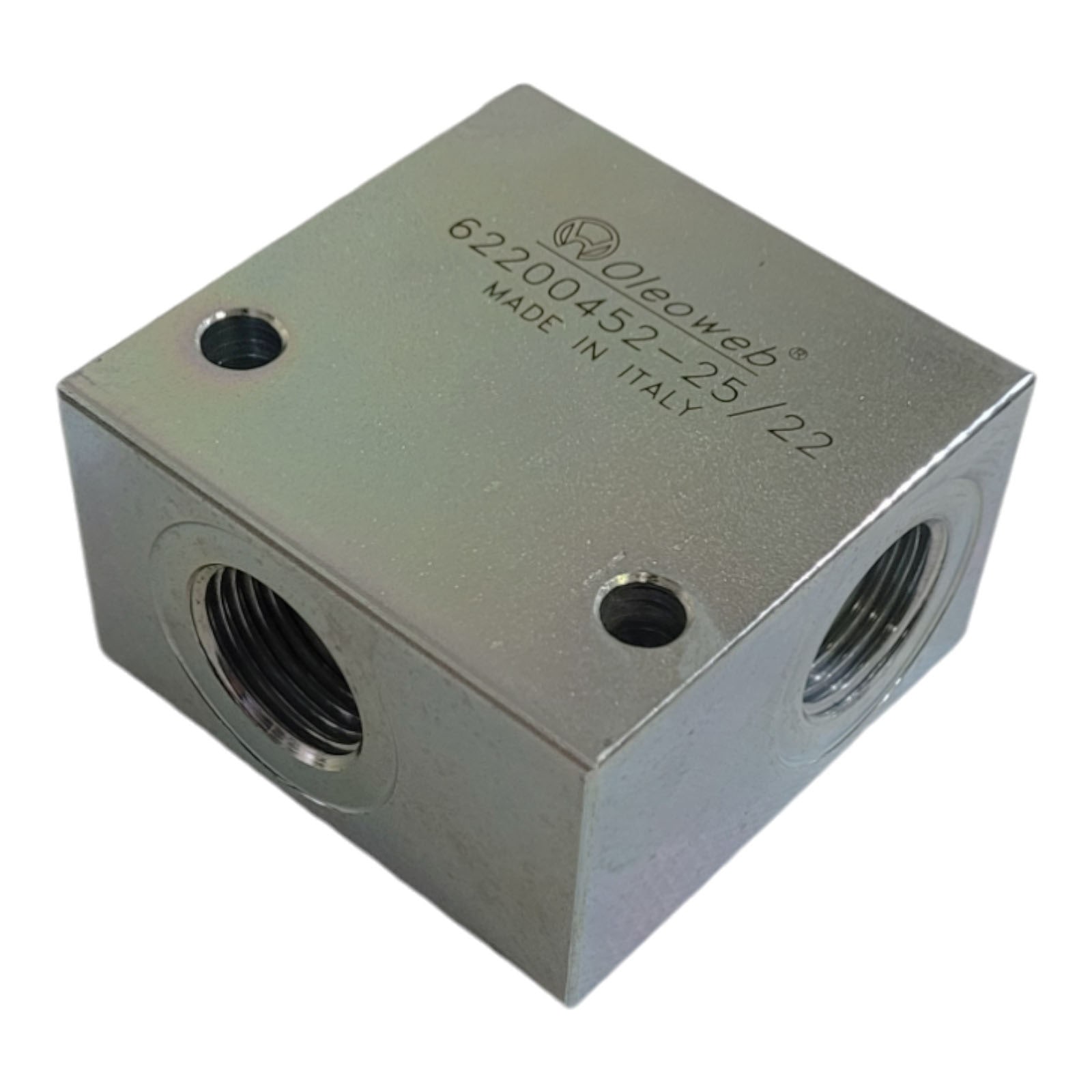

Плита для ввертных клапанов модели 62200358 представляет собой высококачественное изделие, предназначенное для монтажа в гидравлических системах. Изготовленная из стали, эта плита обеспечивает надежную фиксацию и оптимальную работу ввертных ...

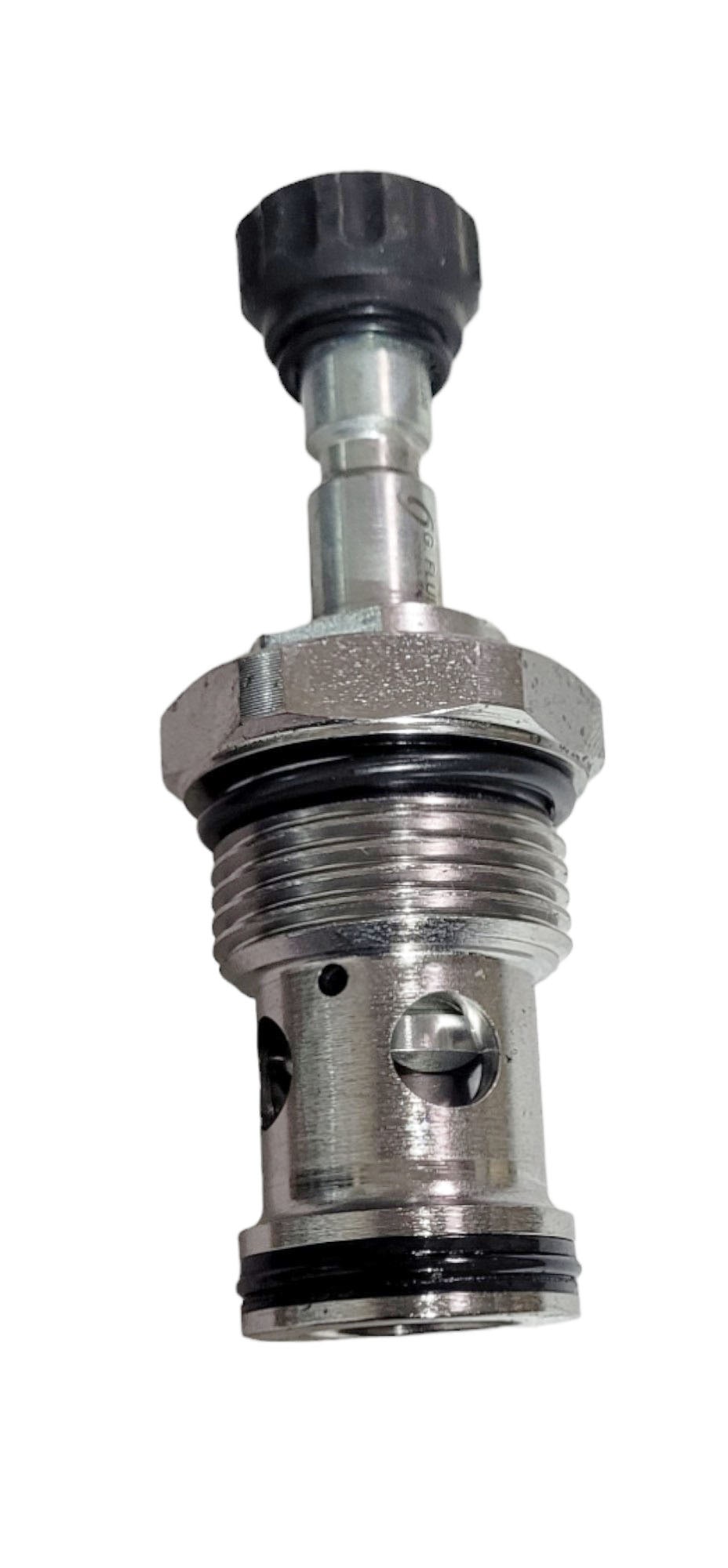

Электромагнитный направляющий клапан 2/2 мод. EV-16-2X-VE — это высокоэффективное устройство, предназначенное для управления направлением потока гидравлической жидкости в системах с гидравлическим приводом. Встроенный аварийный винт позволяет ...
