Водяные охладители типа OR
Водяной охладитель типа OR, охлаждающий высокотемпературное масло гидравлической системы пресной водой.
Небольшой объем, легкий вес, высокий коэффициент теплопередачи, стабильное охлаждение и энергосбережение.
Особенность:
1. Широкая площадь теплопередачи: охладитель использует трубный пучок. Количество медных труб больше, чем у обычного охладителя на рынке.
2. Высокоэффективная теплопроводность, внутренняя труба состоит из 100% труб красной меди, обеспечивает теплопроводность более 0,95..
3. Отсутствие утечки масла: Крышка трубы и корпус охладителя используются в интегрированной конструкции, избегают смешивания воды и масла и на 100% проходят испытания на газонепроницаемость перед выходом с производства.

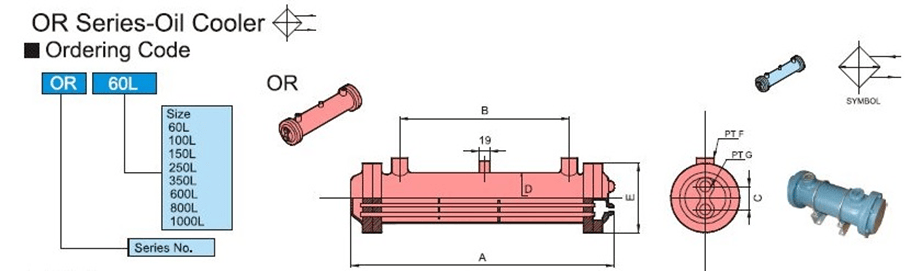

| Модель | OR-60 | OR-100 | OR-150 | OR-250 | OR-350 | OR-600 | OR-800 | OR-1000 | OR-1200 |
| A (mm) | 460 | 535 | 580 | 780 | 1070 | 1200 | 1730 | 2150 | 2530 |
| B (mm) | 305 | 370 | 385 | 585 | 990 | 940 | 1490 | 1890 | 2270 |
| C (mm) | 45 | 68 | 85 | 85 | 85 | 90 | 90 | 90 | 90 |
| R (mm) | 89 | 114 | 140 | 140 | 140 | 165 | 165 | 165 | 165 |
| D (mm) | 120 | 150 | 180 | 180 | 180 | 200 | 200 | 200 | 200 |
| G (mm) | 3/4" | 3/4" | 1 1/4" | 1 1/4" | 1 1/4" | 2" | 2" | 2" | 2" |
| F (mm) | 3/4" | 3/4" | 1" | 1" | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| Расход (L/min) | 60 | 100 | 150 | 250 | 350 | 600 | 800 | 1000 | 1200 |
| Диам трубки (d) | ∅9 | ∅9 | ∅9 | ∅9 | ∅9 | ∅9 | ∅9 | ∅9 | ∅9 |
| Толщина трубки | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Длина трубок в пучке | 395 | 460 | 490 | 690 | 1085 | 1085 | 1635 | 2035 | 2415 |
| Площадь поверхности съема （㎡）π*d*H*Q*1.2 | 3.14*0.0090.395* 16*1.2=0.214 | 3.14*0.0090.46* 20*1.2=0.312 | 3.14*0.0090.49* 32*1.2=0.53 | 3.14*0.0090.69* 32*1.2=0.75 | 3.14*0.0091.08* 32*1.2=1.17 | 3.14*0.0091.08* 48*1.2=1.758 | 3.14*0.009*1.635* *48*1.2=2.66 | 3.14*0.0092.053* 48*1.2=3.31 | 3.14*0.0092.415* 48*1.2=3.93 |
| Макс площадь | 0.35 | 0.7 | 1 | 1.5 | 2.5 | 3 | 4.3 | 5.2 | 6.5 |
