Маслоохладитель водомасляный типа МО

Маслоохладители типа МО - теплообменники для охлаждения рабочей жидкости, циркулирующей в системе смазки, и отвода тепла трения в гидросистемах станков, прессов и других гидрофицированных машин.

Положение при эксплуатации — любое. В качестве охлаждающей жидкости применяется вода промышленного водоснабжения при температуре от 5 до +30°С.

В качестве охлаждаемой рабочей жидкости применяются минеральные масла и другие неагресивные жидкости, не корозирующие алюминий и его сплавы.
Кинематическая вязкость используемых масел от 10 до 400 мм²/с при температуре до +70°С и температуре окружающей среды от +1 до +55°С.

Смотри также теплообменники DT, CSW

Основные технические характеристики маслоохладителей МО
(вязкость рабочей жидкости 25...30 мм²/с (сСт)) :

Наименование параметров	МО-2,5	МО-4	МО-6,3	МО- 10
1. Количество тепла, отводимое при перепаде температур масла и воды на входе 35°С и номинальных расходах, Дж/ч (ккал/ч)	10х107(20х103)	12,5х107(32х103)	20х107(50х103)	30х107(80х103)
2. Давление на входе, МПа (кгс/см2) масла, не более воды, не более	0,8(8); 0,4(4)	0,8(8); 0,4(4)	0,8(8); 0,4(4)	0,8(8); 0,4(4)
3. Расходы теплоносителей, л/мин :
масла (номинальный; максимальный)	100; 125	160; 200	250; 320	400; 630
воды (номинальный; максимальный)	50; 63	80; 100	125; 160	160; 200
4. Перепад давлений на маслоохладителе при номинальных расходах теплоносителей, МПа (кгс/см2) Масла Воды	0,1(1); 0,05(0,5)	0,1(1); 0,05(0,5)	0,1(1); 0,05(0,5)	0,1(1); 0,05(0,5)
5. Масса, кг (±5)	70	82	135	166

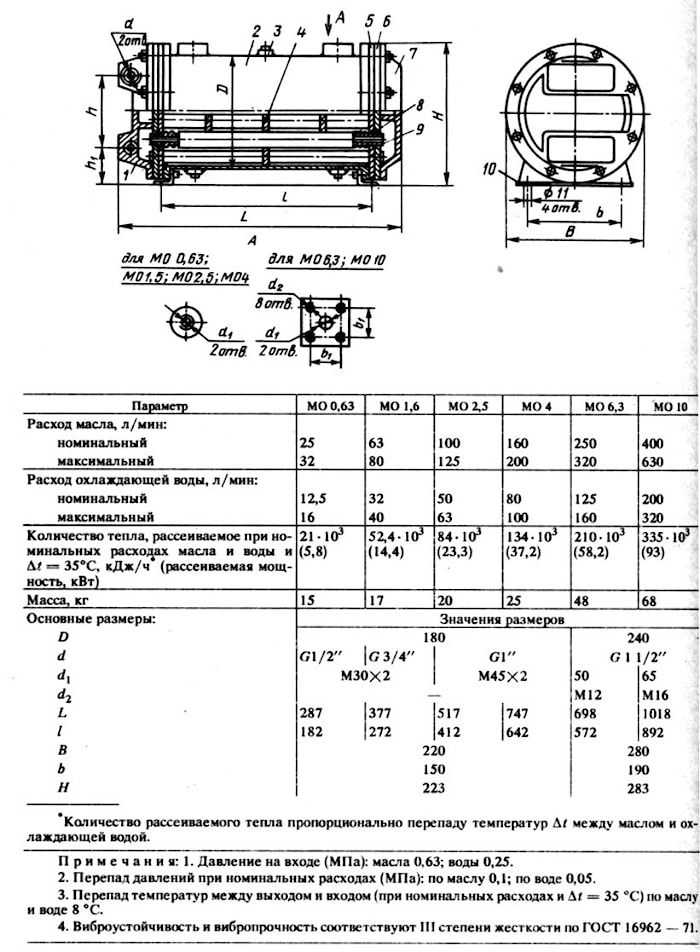

Размеры водомасляных теплообменников МО
