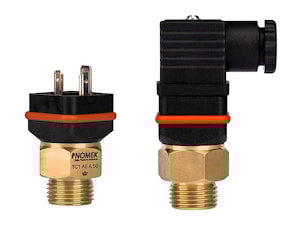

Реле температуры (термореле) тип TC1
Биметаллические термостаты серии TC1 размыкают или замыкают электрическую цепь в зависимости от понижения или повышения температуры. Фиксированные значения температуры от 35°С до 120°С. Продукция представляет собой стандартный одноконтактный вариант NA (нормально разомкнутый). Выпускается как НЗ (нормально закрытый) контакт. необязательно. Электрическое подключение может осуществляться с помощью квадратного разъема на термостате. Классифицируется как температура контакта и механическое соединение.
• Класс защиты IP65.
• Воспроизводимость находится в пределах %1.
• Компактный дизайн
Технические характеристики
| Модель | TC Series |
| Контакт | НО или НЗ |
| Номинальное напряжение | 250 VAC 50 Hz/60 Hz |
| Номинальный ток | 10A |
| Сопротивление контактов | 50мОм |
| Материал корпуса | Латунь |
| Механик Тип соединения | G1/2" - M22xl,5 |
| Тип электрического соединения | Разъем DIN 43650 2P+T |
| Максимальная температура носителя | 2059C |
| Ресурс | 100 000 cycle |
| Класс засщиты | IP55 |

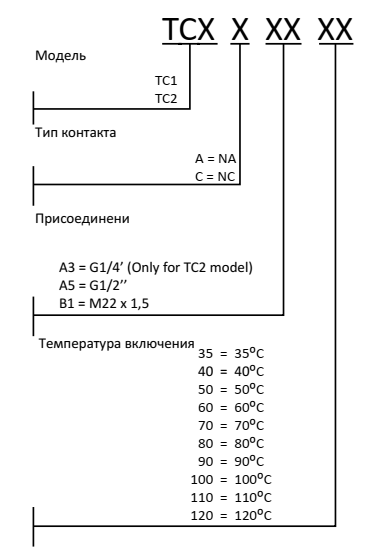

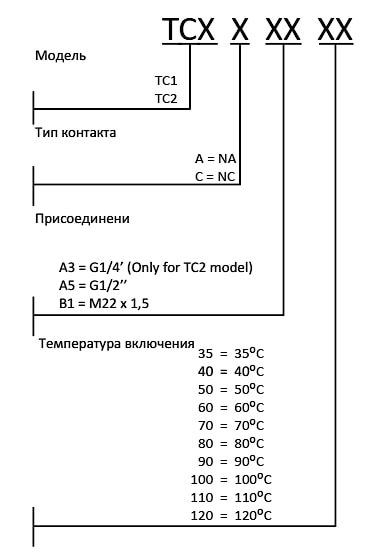

Код для заказа:

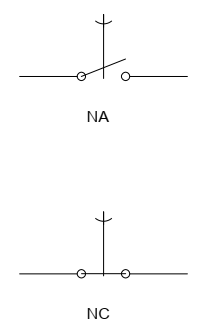

Схема
| Электрическое подключение | EN 175301-803, 2-TERMiNAL + РЕ |
| Максимальная контактная | 1.5mm2 |
| Макс, ток | 1mA 12 V DC |
| Макс, ток | 10 А 250 VAC |
| Модель | значение температуры | температура включения | температура выключения |
| TC Series | 35°C | 35 ±3°C | 20 ±5°C |
| 40°C | 40 ±3°C | 25 ±5°C | |
| 50°C | 50 ±3°C | 35 ±5°C | |
| 60°C | 60 ±3°C | 45 ±5eC | |
| 70°C | 70 ±3°C | 55 ±5°C | |
| 70°C | 80 ±3°C | 65 ±5°C | |
| 90°C | 90 ±3°C | 75 ±5°C | |
| 100°C | 100 ±3°C | 85 ±5°C | |
| 110°C | 110±3°C | 90 ±5°C | |
| 120 °C | 120±3°C | 105 ±5°C |
| Присоединение | |
| Код в заказе | Резьба |
| A5 | Gl/2" |
| B1 | M22 x 1,5 |
производитель
Pnomek
