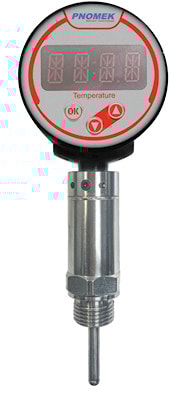

Цифровое реле температуры с индикатором и дополнительным аналоговым выходом серия NGT 100 бар 0..100 °C
100 бар
0..100 °C
Цифровые температурные переключатели серии NGT - это идеальное решение, разработанное для использования в суровых промышленных условиях. Они отличаются долговременной стабильностью и устойчивостью к перегрузкам. Обеспечивается высокая линейность, регулируемый гистерезис и гибкость использования во всем диапазоне измерений.
Особенности:
- Измерение температуры с точностью ±0,5%
- Регулируемый гистерезис и выходы оконных функций
- Гибко настраиваемый переключающий выход (PNP, NPN) и релейный выход
- Дополнительный аналоговый выход 4...20 мА
- Прибор выдерживает максимальное давление до 100 бар
- Мгновенное считывание температуры с помощью светодиодного экрана

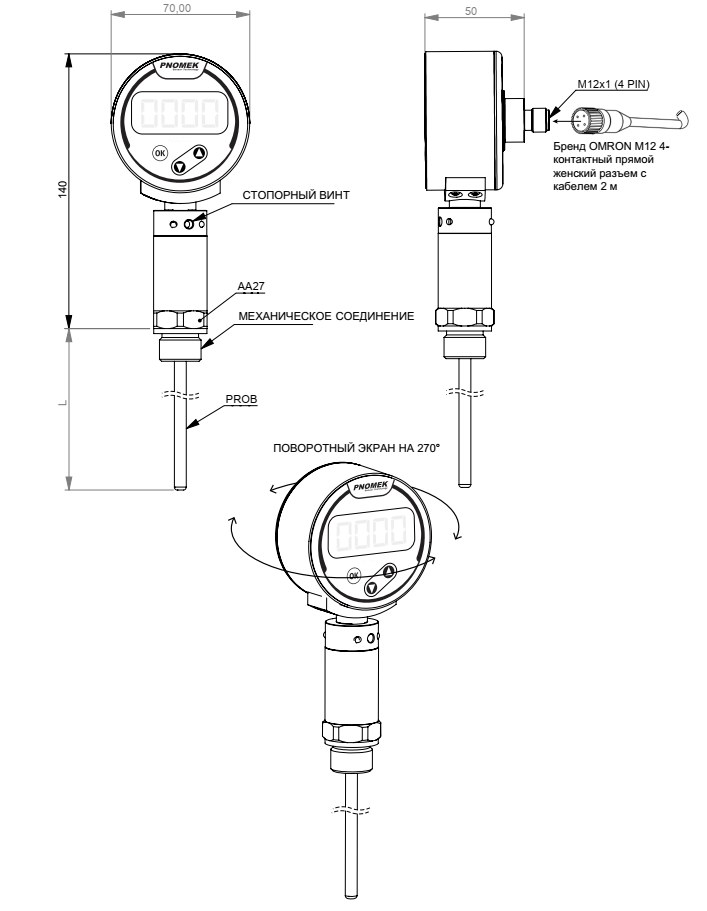

- Поворотный на 270° светодиодный дисплей
Области применения
- Станки
- Гидравлика и пневматика
- Насосы и компрессоры
- Машиностроение
Технические характеристики
| Тип соединения | G1 /4" - G1 /2" -1 /4' BSPT -1 /2" BSPT -1 /4"NPT |
| Точность при 25°C в течение 5 минут | < % ±0.5 FS |
| Рабочая температура | -20°C...+80°C |
| Материал корпуса | Корпус из нержавеющей стали 316L |
| Выходной сигнал | Релейный выход (NO/NC), коммутация (PNR NPN), аналог (4...20 мА) |
Технические характеристики диапазона измерений
| Вакуумное сопротивление | Yes |
| Сопротивление давлению | Max. 100 bar |
| Цифровой дисплей | |
| Диапазон индикации | 14 segment |
| Единицы измерения | mA, °C, °F |
| Цвет дисплея | Красный (светодиод) |
| Размер персонажа | 13 mm [0.51 in] |
| Циыры | 4-digits |
| Дисплей | Дисплей можно повернуть вручную на 270°. |
Коды заказов
| NGT | - | - | - | - | ||||
| Модель | Механическое соединение | Тип электрического соединения | Code | Диапазон измерений | Длина температурного зонда (1) | Выходной сигнал | Аналоговый выход (опция) | |
| NGT | A3 G1/4" A5 G1/2" S3 1/4’’ BSPT S5 1/2’’ BSPT N4 1/4’’NPT | T3 M12 x 1 4 pin | T100 | 0..100°C | Kod | Длина | K1 Релейный выход (NO/NC) K2 Выход переключателя (PNP,NPN) | Z1 Аналоговый выход (4...20 mA) |
| L50 | 50 mm | |||||||
| L150 | 150 mm | |||||||
| L200 | 200 mm | |||||||
| L250 | 250 mm | |||||||
| L300 | 300 mm | |||||||
| L400 | 400 mm | |||||||
| L500 | 500 mm | |||||||
| L1000 | 1000 mm | |||||||
| L1500 | 1500 mm | |||||||
| L2000 | 2000 mm | |||||||

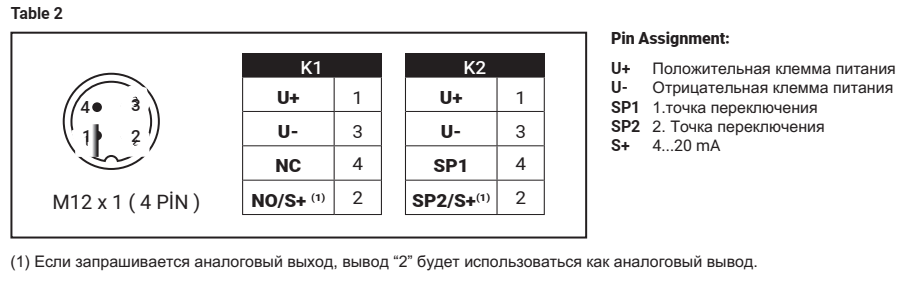

Электрическое подключение
| Тип соединения | Круглый разъем M12 x 1 (4-контактный) |
| Назначение выводов | Назначение выводов зависит от выходных сигналов. Подробное описание см. в "Таблице 2". |
| Защита от обратной полярности | U+ vs. U |
| Напряжение изоляции | DC 500 V |
Свойства выходного сигнала
| Цифровой выход | |
| PNPO) | |
| Переключение выхода 1 | NPN 0) |
| Factory Setting:PNP | |
| PNPO) | |
| Переключение выхода 2 | NPN 0) |
| Factory Setting:PNP | |
| Релейный выход | NO |
| NO | |
| Аналоговый выход | 4...20 mA |
| Функция переключения | •Window(2) • Hysteresis(2) |
| Factory setting: Hysteresis Contact function | |
| Диапазон настройки точек переключения | •Factory settings •Customer-specific Switching point |
| Точка переключения 1 и точка переключения 2 могут быть настроены независимо друг от друга -> См. руководство по эксплуатации | |
| Гистерезис переключателя | Minimum 0.25 % of FS(3) |
| Нагрузка | |
| Аналоговый выход (4 ... 20 mA) | < 500 0 |
| NO | Max. 5A-24DCV |
| NO | Max. 5A-24DCV |
| PNP | Max. 300 mAh |
| NPN | Max. 300 mAh |
| Время задержки переключения | Настраивается от 0 до 65 s |
| Время задержки сброса | Настраивается от 0 до 65 s |
| Напряжение питания | |
| Диапазон рабочего напряжения изделия | 5 - 24 VDC |
| Коммутационное напряжение | Напряжение питания |
| Потребление тока | Модели без выходного сигнала 4 ... 20 мАMax. 70 mA |
| Модели с выходным сигналом 4 ... 20 мА Max. 95 mA | |
| Защита от перенапряжения | DC 40 V |
| Динамическое поведение | |
| Время установления согласно IEC 61298-2 | Аналоговый сигнал < 2 ms |
| Время включения < 2 ms | |
| Время включения | 2s |
(1) Подробное объяснение приведено на странице "8" руководства пользователя. Пожалуйста, просмотрите "Таблицу 2" на этой странице.
(2) Для подробного объяснения см. страницы "12 и 13" руководства пользователя. Пожалуйста, просмотрите "Таблицу 3" и "Таблицу 4" на этих страницах.
(3)
