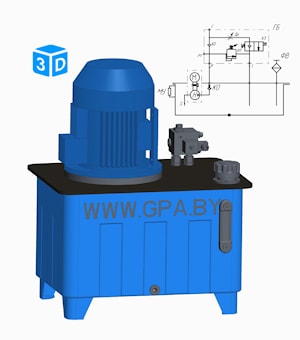

Гидростанция для одностороннего цилиндра (схема 03)

30-250 бар

7-28 л/мин

Данная модель применяется в грузовых подъемниках, лифтах и т.п. где рабочий ход цилиндра происходит под действием давления гидравлической жидкости, а обратный ход – под воздействием внешнего воздействия.

Скорость обратного хода регулируется дросселем.

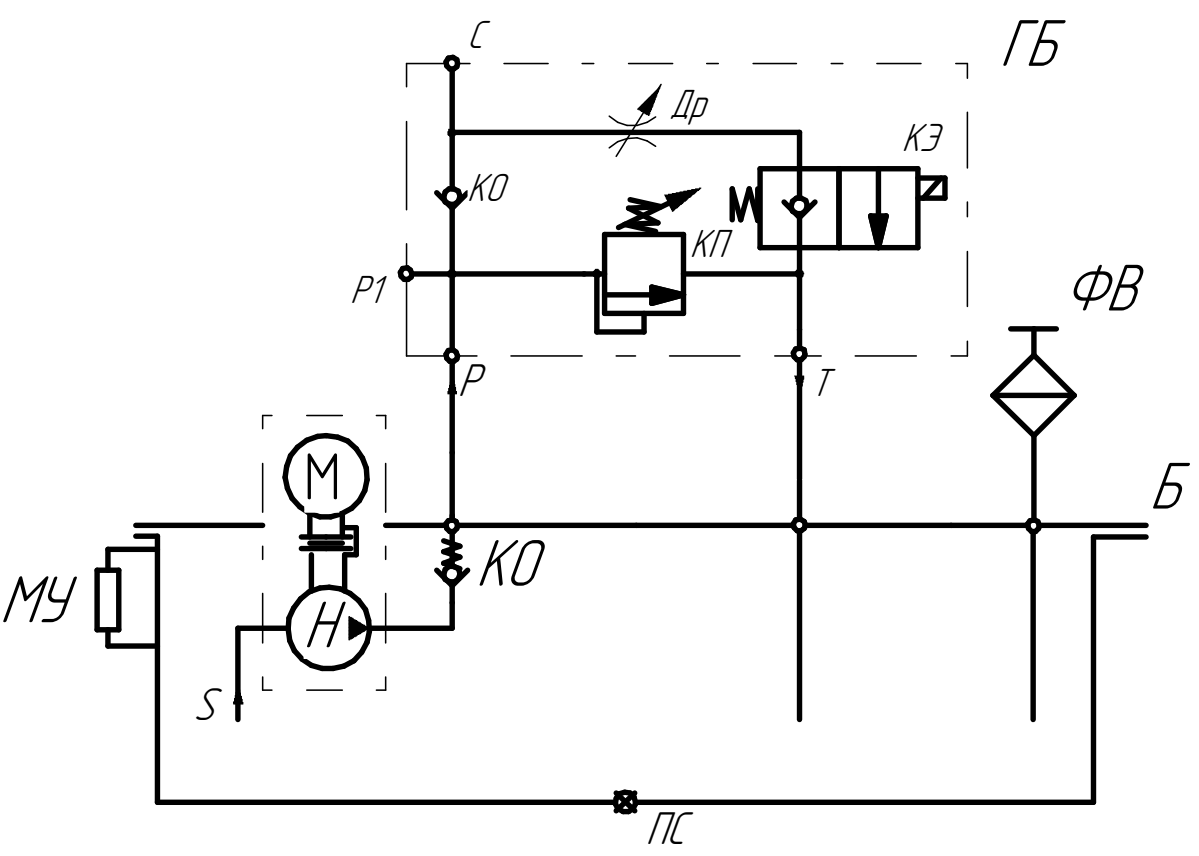

Схема гидравлическая:



Размеры и технические данные:

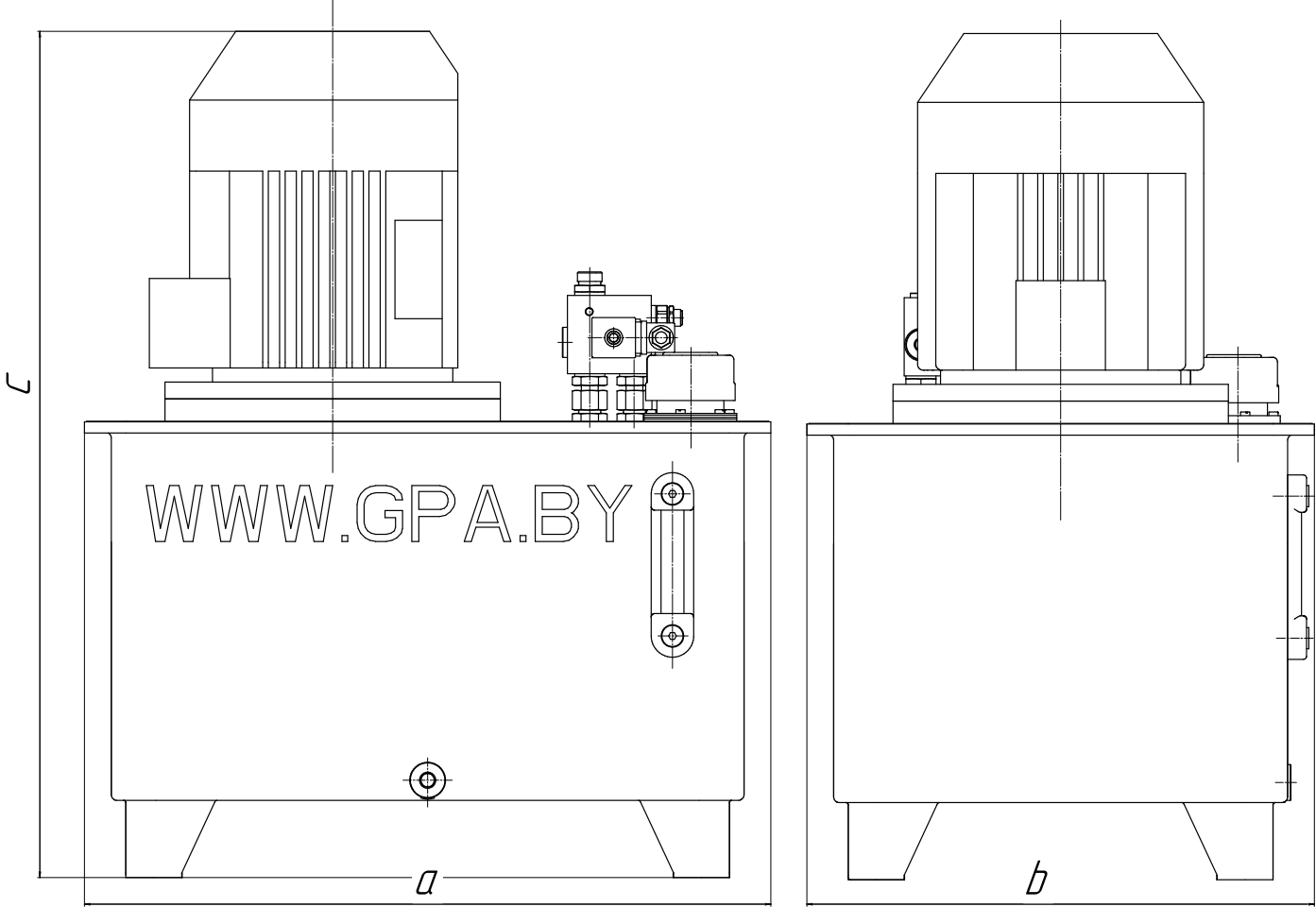

Обозначение гидравлической установки	Рабочий объем Vn, см3/об	Расход Qn, л/мин при n=1500 об/мин	Давление P, атм	Мощность N, кВТ (Типоразмер двигателя)	Объем бака Vб, л	Габаритные размеры установки, мм			3D модель
						a	b	c
УГ20.03.001	4,5	6	160	2,2 (АИР90L4)	25	450	340	570	скачать
УГ20.03.002			210	3,0 (АИР100S4)	40	515	390	670	по запросу
УГ20.03.003	6,3	8,5	160	3,0 (АИР100S4)	40	515	390	670	по запросу
УГ20.03.004			210	4,0 (АИР100L4)		515	390	720	по запросу
УГ20.03.005	8,2	11	160	4,0 (АИР100L4)	40	515	390	720	по запросу
УГ20.03.006			210	5,5 (АИР112M4)	70	615	455	820	по запросу
УГ20.03.007	10	13,9	160	5,5 (АИР112M4)	70	615	455	820	скачать
УГ20.03.008			210	7,5 (АИР132S4)		615	455	860	по запросу
УГ20.03.009	12	16,9	160	5,5 (АИР112M4)	70	615	455	820	по запросу
УГ20.03.010			210	7,5 (АИР132S4)	100	685	505	915	по запросу
УГ20.03.011	14	19,9	160	7,5 (АИР132S4)	100	685	505	915	по запросу
УГ20.03.012			210	11,0 (АИР132M4)		685	505	905	по запросу
УГ20.03.013	16	23	160	7,5 (АИР132S4)	100	685	505	915	по запросу
УГ20.03.014			210	11,0 (АИР132M4)		685	505	905	по запросу
УГ20.03.015	19	27	160	11,0 (АИР132M4)	100	685	505	905	по запросу
УГ20.03.016			190		160	780	570	960	по запросу

Примечание - значение габаритного размера С может отличаться от значения в вышеуказанной таблице по причине отличия габаритного размера двигателя в зависимости от завода-изготовителя!
