Гидростанция c одним распределителем (схема 01)

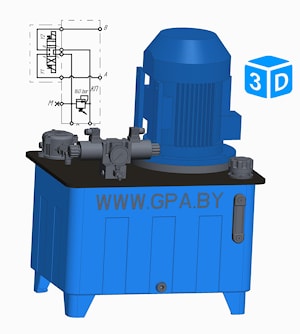

Гидравлические установки данного типа применяются для управления одним исполнительным механизмом, например гидроцилиндр пресса, гидромотор конвеера и т.п.

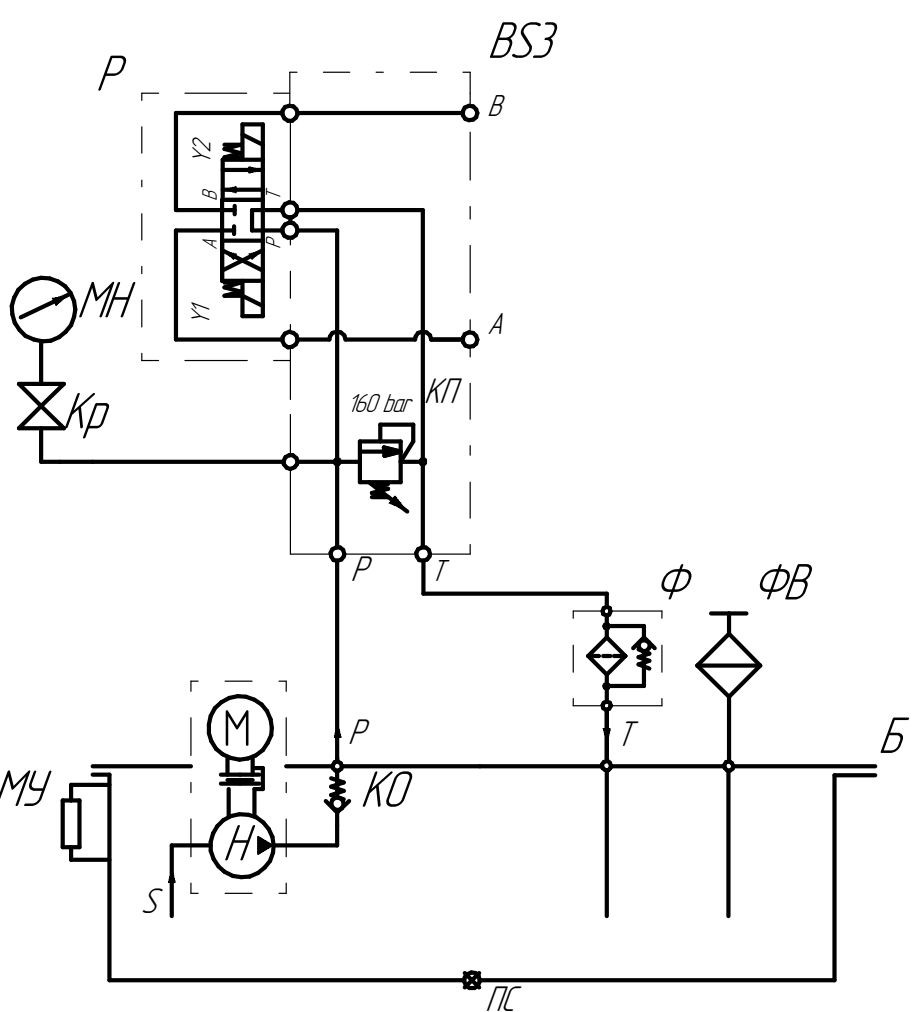

Схема гидравлическая:

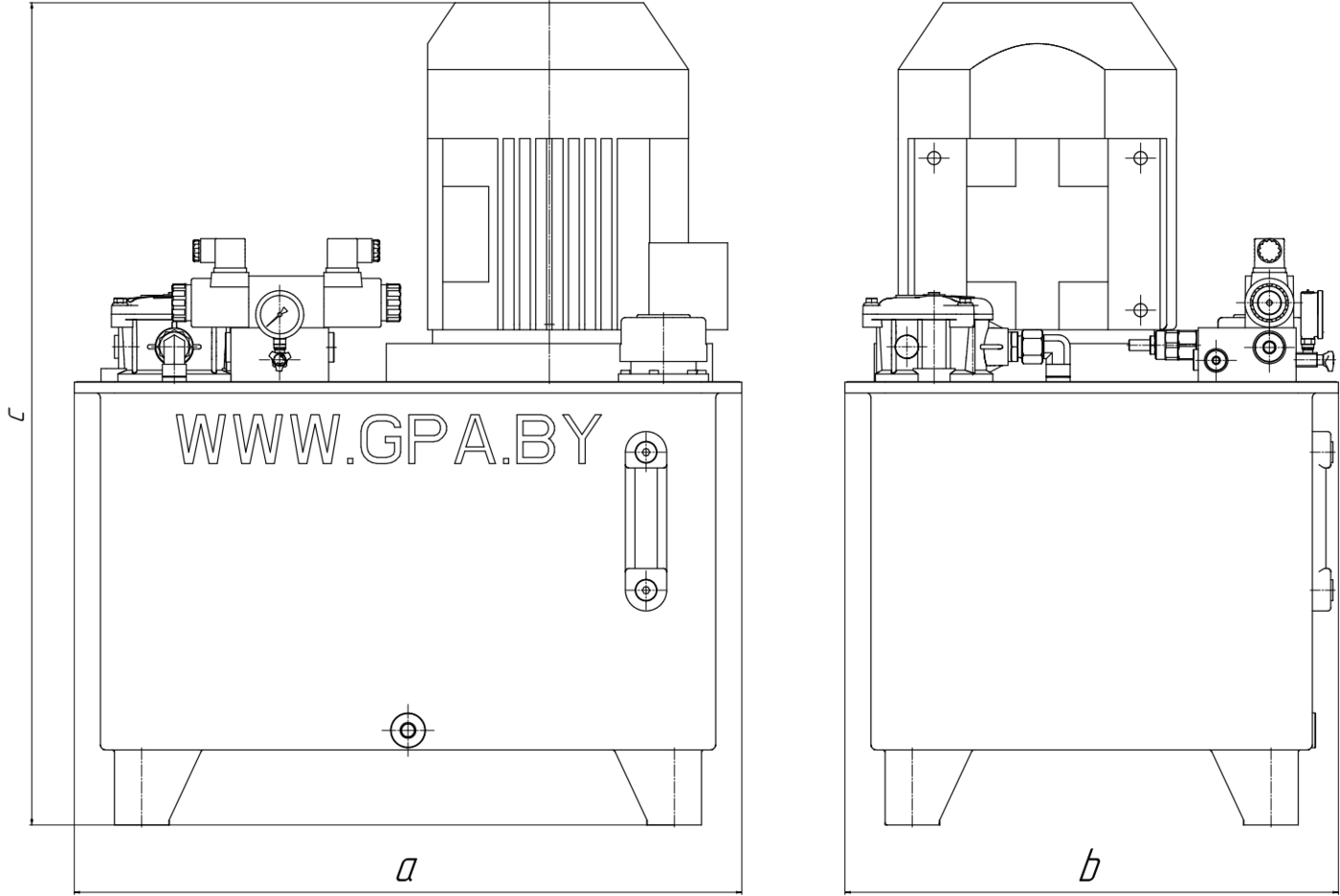

Размеры и технические данные:
Обозначение
гидравлической
установки | Рабочий
объем Vn,
см3/об | Расход Qn,
л/мин при n=1500 об/мин | Давление P,
бар | Мощность N, кВТ
(Типоразмер
двигателя) | Объем бака
Vб, л | Габаритные размеры установки, мм | 3D модель | a | b | c | УГ20.01.001 | 4,5 | 6 | 160 | 2,2 (АИР90L4) | 25 | 450 | 340 | 570 | | УГ20.01.002 | 210 | 3,0 (АИР100S4) | 40 | 515 | 390 | 670 | | УГ20.01.003 | 6,3 | 8,5 | 160 | 3,0 (АИР100S4) | 40 | 515 | 390 | 670 | | УГ20.01.004 | 210 | 4,0 (АИР100L4) | 515 | 390 | 720 | | УГ20.01.005 | 8,2 | 11 | 160 | 4,0 (АИР100L4) | 40 | 515 | 390 | 720 | | УГ20.01.006 | 210 | 5,5 (АИР112M4) | 70 | 615 | 455 | 820 | | УГ20.01.007 | 10 | 13,9 | 160 | 5,5 (АИР112M4) | 70 | 615 | 455 | 820 | скачать | УГ20.01.008 | 210 | 7,5 (АИР132S4) | 615 | 455 | 860 | | УГ20.01.009 | 12 | 16,9 | 160 | 5,5 (АИР112M4) | 70 | 615 | 455 | 820 | | УГ20.01.010 | 210 | 7,5 (АИР132S4) | 100 | 685 | 505 | 915 | | УГ20.01.011 | 14 | 19,9 | 160 | 7,5 (АИР132S4) | 100 | 685 | 505 | 915 | | УГ20.01.012 | 210 | 11,0 (АИР132M4) | 685 | 505 | 905 | | УГ20.01.013 | 16 | 23 | 160 | 7,5 (АИР132S4) | 100 | 685 | 505 | 915 | | УГ20.01.014 | 210 | 11,0 (АИР132M4) | 685 | 505 | 905 | | УГ20.01.015 | 19 | 27 | 160 | 11,0 (АИР132M4) | 100 | 685 | 505 | 905 | | УГ20.01.016 | 190 | 160 | 780 | 570 | 960 | |
Примечание - значение габаритного размера С может отличаться от значения в вышеуказанной таблице по причине отличия габаритного размера двигателя в зависимости от завода-изготовителя!
производитель GPA
Если вы хотите купить гидростанция c одним распределителем (схема 01) , вы можете:

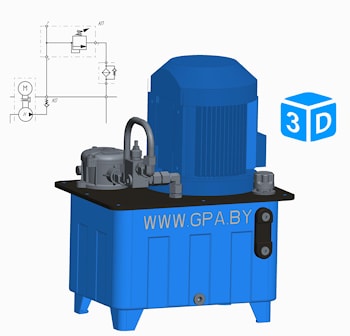

Базовый вариант комплектуется минимальным набором клапанов для нормальной работы насосной установки. Как правило для управления гидроприводом требуется дополнительный распределительный элемент, например гидрораспределитель. Схема гидравлическая: ...
Гидравлические установки данного типа применяются для управления двумя и более исполнительными механизмами. Максимальное количество распределителей (без изменения габаритов установки) составляет 10 штук. Возможна установка более 10 распределителей, ...

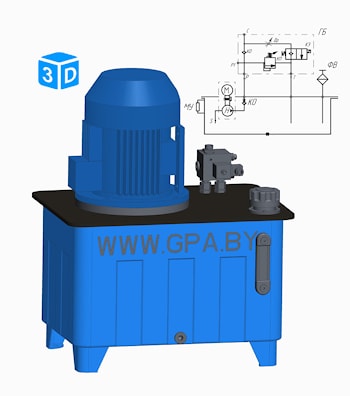

Данная модель применяется в грузовых подъемниках, лифтах и т.п. где рабочий ход цилиндра происходит под действием давления гидравлической жидкости, а обратный ход – под воздействием внешнего воздействия. Скорость обратного хода регулируется ...
|
