Пневмогидроаккумулятор с мембраной, кованый AML
0,8-1,5 литров
350 бар

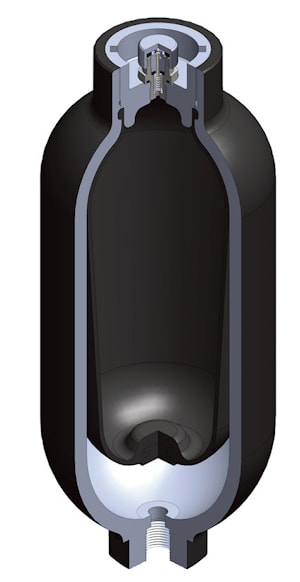

Пневмогидроаккумулятор с мембраной, кованый AML   Диафрагма гидроаккумуляторов типа AML может быть заменена снятием кольцевых гаек на газовой площадке.

В центре диафрагмы гидроаккумуляторов серии AML находится металлический диск, который служит для предотвращения выдавливания со стороны масла в случае полного слива аккумулятора.

Аккумуляторы типа «AML» имеют рекомендуемую степень сжатия 1: 6, которое, в зависимости от количества циклов загрузки и разгрузки, также может составлять 1: 8 без ущерба для срока службы диафрагмы. Потери за счет диффузии мембранных аккумуляторов составляют 1,5 ÷ 4%. в год, в зависимости от условий применения. Мембрана может быть изготовлена ​​из различных материалов, поэтому аккумуляторы также подходят для агрессивных жидкостей под давлением.



МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ (PS):
(углеродистая сталь) 250 - 350 бар
(нержавеющая сталь) 150 ÷ 210 бар
ИСПЫТАНИЕ НА ДАВЛЕНИЕ (PT): 1,43 x PS
НОМИНАЛЬНЫЙ ОБЪЕМ: 0,8 - 1,5 литра
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ÷ +150 ° C
КОЭФФИЦИЕНТ СЖАТИЯ (Po: P2): макс.1: 6
ДИАПАЗОН ВЯЗКОСТИ ЖИДКОСТИ: 10 ÷ 400 сСт
РЕКОМЕНДУЕМАЯ ВЯЗКОСТЬ: 36 сСт.
СТЕПЕНЬ ЗАГРЯЗНЕНИЯ ЖИДКОСТИ:
класс 21/19/16 согласно ISO 4406/99
МАТЕРИАЛ ОБОЛОЧКИ:
- оболочка из углеродистой стали, окрашенная в черный цвет.
ингибитора ржавчины
- никелевое покрытие 25 - 40 мкм
- нержавеющая сталь AISI 316L
- дуплексная нержавеющая сталь SAF 2205
МАТЕРИАЛ ЗАЛИВНОГО КЛАПАНА:
- оцинкованная углеродистая сталь в соответствии с Директивой
2002/95 / EC (RoHS) для защиты от коррозии
- нержавеющая сталь AISI 316L
МАТЕРИАЛ ДИАФРАГМЫ:
- P = нитриловый каучук (NBR)
- F = Низкая темп. нитрильный каучук
- K = гидрированный нитрил (HNBR)
- B = бутил (IIR)
- E = этилен-пропилен (EPDM)
- Y = эпихлоргидрин (ЭКО)
- V = фторуглерод (FKM)

СОЕДИНЕНИЕ ЗАПРАВОЧНОГО КЛАПАНА: 5/8 "UNF

ПОДКЛЮЧЕНИЕ К ПОРТУ ЖИДКОСТИ:
- M18 x 1,5 - 1/2 дюйма
- 3/4 дюйма BSP ISO228
- 1/2 дюйма
- 3/4 дюйма NPT-F

Скачать каталог (англ.)

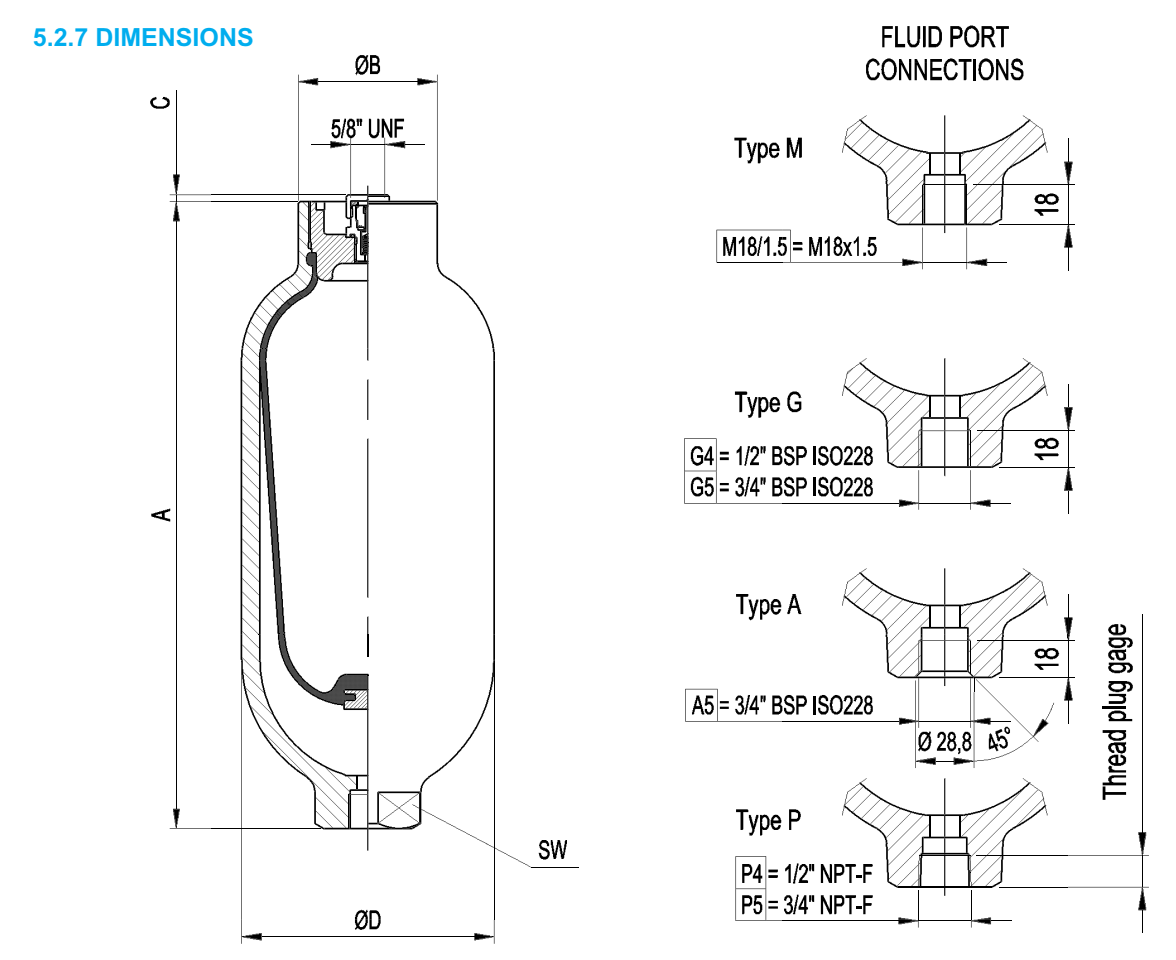

ТипОбъем ном.Объем физ.Ном. давлениеМакс. разность
давлений
РасходМакс. степень сжатияA∅BC∅DSWПустой вес
litreslitresbarbarl/minPo/P2mmmmmmmmmmKg
AML 0,80,80,8150110401:6200653116364,5
210
250
350
AML 1,51,51,5150110401:6295653116365,6
210
250
350


производитель
EPE
