Энергоцепи или кабеленесущие системы предназначены для прокладки кабелей, шлангов, рукавов к движущимся частям механизмов, станков, оборудования и машин.
Основные преимущества применения кабеленесущих систем:
• минимальная длина и надежная зашита кабеля
• длительный срок службы кабелей и рукавов за счет уменьшения механических нагрузок
• уменьшение времени простоя
• компактность
• простота установки энергоцепи
• кабеленесущие системы просты и дешевы в обслуживании
ПОДБОР ЭНЕРГОЦЕПИ, 3 ШАГА:

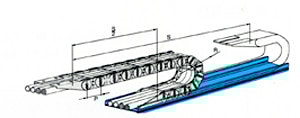

1.Определение параметров:
- длина хода
S (м)
- скорость
V (м/мин)
- наружный диаметр и количество линий
⌀d x n
- общий вес
W (кг/метр)
- радиус
R (мм)
- количество циклов
F (количество/день)
- температура
°C
- требование к чистоте помещения
2.Выбор типа в зависимости от цели использования:
Серия HS стальная, применяется для большинства индустриальных производств, тяжелого машиностроения, тяжелых условий и высоких нагрузок.
То же что и серия HS. Отличие заключается в держателях кабеля. В серии HSS кабель/рукав быстро помещается или извлекается, так же регулируется ширина перемычек держателя.
Автоматизированные производства, деревообработка, роботы - манипуляторы, ткацкие станки, специальные автомобили, автомобильная промышленность, медицинское производство, обрабатывающие центры и станки с ЧПУ.
Энергоцепи серии HSSP применяются в оборудовании с большим рабочим ходом, конвеерах, автомобильной промышленности, индустриальных объектах, автоматических линиях пайки, промышленных роботах.
Серия HSC используется в обрабатывающих центрах, автомобильной промышленнсти, деревообработке, предприятиях электронной промышленности, мельницах.
Применяется в станках с ЧПУ и обрабатывающих центрах, промышленных роботах, деревообработке и т.п.
Серия "Racer" применяется в "чистых комнатах", производстве полупроводников, линейных двигателях, роботах, дисплеях и т.п.
"Roboflex" применяется там же где и серия "Racer"
Тяжелая серия HSV используется в машиностроении, производстве стальных труб и больших линейных обрабатывающих центрах.
3.Расчет длины энергоцепи:
Длина цепи рассчитывается по формуле:
где:
L: длина цепи в миллиметрах
S: рабочий ход, мм
R: радиус изгиба, мм (должен быть больше чем минимальный радиус изгиба кабеля/рукава)
радиус изгиба рукава ≥ наружный диаметр х 9
радиус изгиба кабеля ≥ наружный диаметр кабеля х 7,5
P: шаг цепи, мм
K: коэффициент, мм
Таблица коэффиентов для разных энергоцепей:
Тип | Шаг | K(мин.)(мм) |
HS070
HSS 070 HSSP 070 | 70 | 105 |
HS130
HSS 130 HSSP 130 | 130 | 195 |
HS250
HSS 250 | 250 | 375 |
HSP0130 HSP0180 | 13
18 | 20
27 |
HSP 0320 HSP 0450 | 32 45 | 48 68 |
HSP 0625 | 62.5 | 94 |
HS095
HSS 095
HSSP 095 | 95 | 145 |
HS180
HSS 180 | 180 | 270 |
S-015
S-022 | 15
22 | 22.5
33 |
S-033
S-044 | 33
44 | 49.5
66 |
S-055
HSC 0555 | 55
55.5 | 77.5
85 |
HSC 0665 | 66.5 | 100 |
