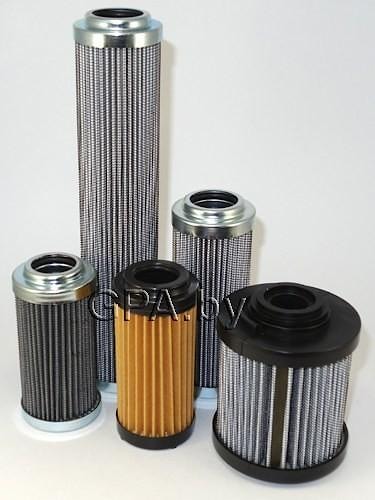

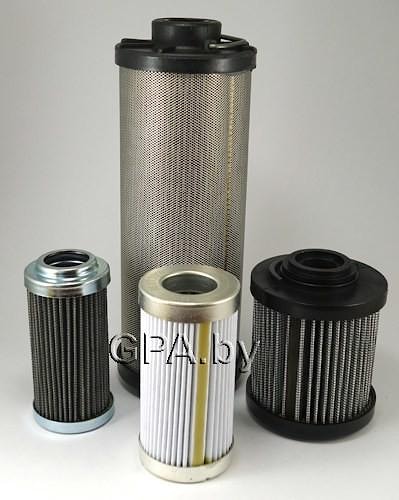

Фильтрующие элементы типа СФГМ, ФГС

Для очистки масла в гидравлических системах используются фильтроэлементы типа «реготмас» ЭФТ–Т–210, ЭФМ–и–194, С3ФГМ–25, С1ФГМ–10.

Конструктивные особенности фильтроэлементов

В фильтроэлементах типа «реготмас» СФГМ предусмотрена поддерживающая штора, выполненная из сеток в сочетании с одной или несколькими фильтрующими шторами. Такая конструкция позволяет достичь необходимого коэффициента фильтрации, что гарантирует эффективную защиту узлов машин и повышает ресурс фильтроэлементов.
Жесткость каркаса фильтроэлемента в необходимых случаях обеспечивается специальными упрочняющими кольцевыми накатками или кольцевыми ребрами.

При разработке фильтроэлементов типа СФМ использован фильтровальный материал фирмы «Hollingsworth&Vose», отличающийся очень стабильной структурой пор. Улучшенная технология связывания волокон обеспечивает стабильную связь между волокнами и повышает прочность материала, что очень важно при воздействии нагрузок от колебаний давления и расхода, температуры и старения. Благодаря этому фильтроэлементы СФГМ (типа «реготмас») сохраняют свою высокую работоспособность во время всего срока службы.

Получение оптимальной фильтующей площади и наилучших рабочих характеристик достигается благодаря использованию в фильтрующих элементах материалов, оптимальную форму которых и необходимое количество гофр гарантирует стабильный автоматизированный технологический процесс их производства и жесткое соблюдение технологических норм.

Фильтроэлементы выполнены из бронзовой или нержавеющей сетки тонкостью фильтрации 40, 80, 120 и 160 мкм с подслоем из более грубой.

Допускаемый перепад давления – 0.63 МПа.

Устанавливаются фильтроэлементы в корпус фильтра ФГМ по типоразмерам соответственно.

Технические характеристики и структура обозначений фильтроэлементов типа СФГМ, ФГС
