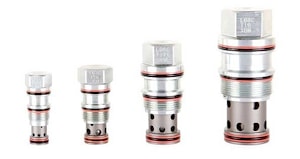

Ввертные логические клапаны LO 350 бар, до 640 л/мин
350 бар, до 640 л/мин
![Ввертные логические клапаны LO](img/pages/721.jpg?ver=145905941630px&w=300)
Код для заказа:
![](img/misc/20140717165934.jpg?ver=145905941630&w=335)
1 ► | модель | LO | |
2 ► | типоразмер | 2, 3, 6, 8 | |
3 ► | Схема | A, B, C, D, O | |
4 ► | монтажное гнездо | T11A, T2A, T17A, T19A | |
5 ► | регулировка | X | нерегулируемый |
L | стандартно винт | ||
6 ► | Давление откр. | D | ABCD port (open) : 3.5 bar O port (close) : 2 bar |
7 ► | материал уплотнения | N | buna-N |
V | viton |
Технические характеристики:
Модель | монтажное гнездо | Расход л/мин | Макс. давление ( bar ) | Момент затяжки ( Nm ) | Канал управления диаметр( mm ) | Рабочая температура | Масса ( kg ) |
LO2* | T11A | 80 | 350 | 40/50 | Ø0.5 | -35 ~ 100°C | 0.12 |
LO3* | T2A | 160 | 350 | 60/70 | Ø0.5 | 0.22 | |
LO6* | T17A | 320 | 350 | 200/215 | Ø0.8 | 0.50 | |
LO8* | T19A | 640 | 350 | 465/500 | Ø0.9 | 1.15 |
Соотношение площади А3 к А1 1,8 : 1
Соотношение площади А3 к А2 2,25 : 1
LO*A
![](img/misc/20140718151551.jpg?ver=145905941630&w=192)
![](img/misc/2014071815160.jpg?ver=145905941630&w=187)
LO*B
![](img/misc/20140718151621.jpg?ver=145905941630&w=184)
![](img/misc/20140718151625.jpg?ver=145905941630&w=189)
LO*C
![](img/misc/20140718151637.jpg?ver=145905941630&w=188)
![](img/misc/20140718151645.jpg?ver=145905941630&w=182)
LO*D
![](img/misc/20140718151657.jpg?ver=145905941630&w=174)
![](img/misc/2014071815172.jpg?ver=145905941630&w=184)
LO*O
![](img/misc/20140718151715.jpg?ver=145905941630&w=183)
![](img/misc/20140718151721.jpg?ver=145905941630&w=182)

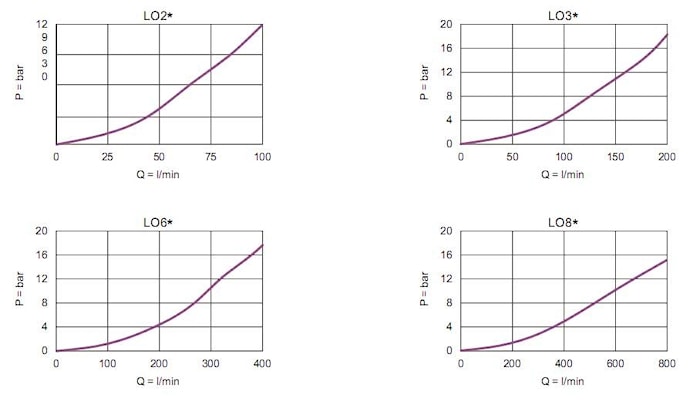

Рабочие характеристики:
![](img/misc/2014071717240.jpg?ver=145905941630&w=677)

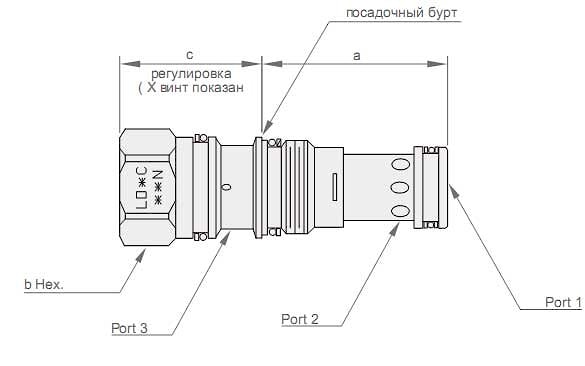

Размеры:
![](img/misc/2014071717320.jpg?ver=145905941630&w=585)
Модель | a | b | c | |
X | L | |||
LO2* | 34.9 | 22.2 | 31 | 64 |
LO3* | 34.9 | 28.6 | 35 | 72 |
LO6* | 46.0 | 31.8 | 46 | 84 |
LO8* | 63.5 | 41.3 | 59 | 100 |
производитель
STEED
