Ввертный клапан удержания нагрузки с пилотным управлением коэфф. управления1:10 - CBH 350 бар, до 480 л/мин
350 бар, до 480 л/мин
Ввертный клапан удержания нагрузки с пилотным управлением коэфф. управления1:10 CBH
Код для заказа:
| 1 ► | модель | CB | |
| 2 ► | типоразмер | 2, 3, 6, 8 | |
| 3 ► | Pilot Pressure | H | 10:1 |
| 4 ► | монтажное гнездо | T11A, T2A, T17A, T19A | |
| 5 ► | регулировка | L | стандартно винт |
| 6 ► | диапазон регулировки | J | 140 ~ 350 bar, w/1.7 bar check, 210 bar initially setting |
| K | 70 ~ 175 bar, w/1.7 bar check, 140 bar initially setting | ||
| C | 140 ~ 350 bar, w/0.3 bar check, 210 bar initially setting | ||
| D | 70 ~ 175 bar, w/0.3 bar check, 140 bar initially setting | ||
| 7 ► | материал уплотнения | N | buna-N |
Технические характеристики:
| Модель | монтажное гнездо | Расход ( l/min ) | Макс. давление( bar ) | Момент затяжки ( Nm ) | Рабочая температура | Масса ( kg ) |
| CB2H | T11A | 60 | 350 | 40/50 | -35 ~ 100°C | 0.17 |
| CB3H | T2A | 120 | 350 | 60/70 | 0.30 | |
| CB6H | T17A | 240 | 350 | 200/215 | 0.64 | |
| CB8H | T19A | 480 | 350 | 465/500 | 1.47 |

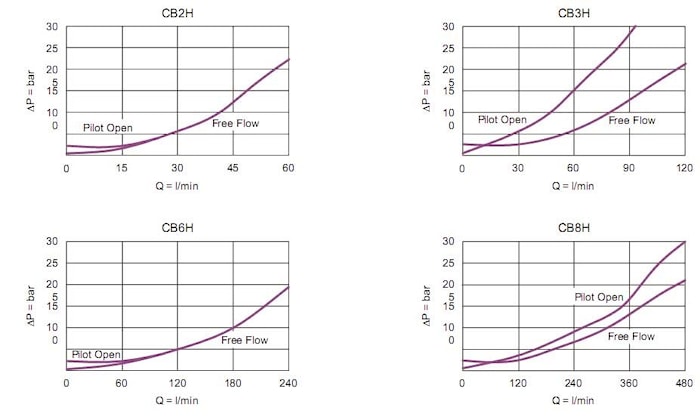

Рабочие характеристики:

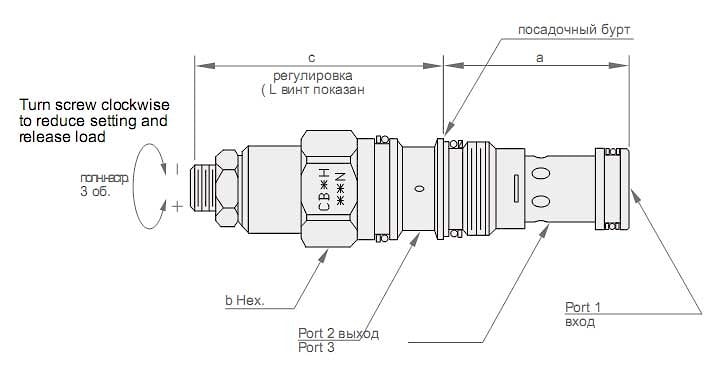

Размеры:
| Модель | a | b | c |
| L | |||
| CB2H | 34.9 | 22.2 | 50 |
| CB3H | 34.9 | 28.6 | 61 |
| CB6H | 46.0 | 31.8 | 70 |
| CB8H | 63.5 | 41.3 | 90 |
производитель
STEED
