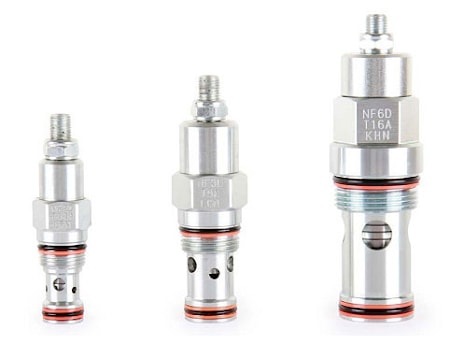

Ввертный регулируемый дроссель для болших расходов NFD 350 бар, до 500 л/мин
350 бар, до 500 л/мин
Ввертный регулируемый дроссель для болших расходов NFD
Код для заказа:
| 1 ► | модель | NF | |
| 2 ► | типоразмер | 2, 3, 6, 8 | |
| 3 ► | Operation | D | high capacity |
| 4 ► | монтажное гнездо | T13A, T5A, T16A, T18A | |
| 5 ► | регулировка | L | стандартно винт |
| K | ручка с контргайкой | ||
| 6 ► | Max. Orifice | F | T13A : 8.4mm |
| G | T5A : 12.7mm | ||
| H | T16A : 17.5mm | ||
| I | T18A : 21.6mm | ||
| 7 ► | материал уплотнения | N | buna-N |
| V | viton | ||
Технические характеристики:
| Модель | монтажное гнездо | Расход ( l/min ) | Макс.давление ( bar ) | Момент затяжки ( Nm ) | Рабочая температура | Масса ( kg ) |
| NF2D | T13A | 80 | 350 | 40/50 | -35 ~ 100°C | 0.15 |
| NF3D | T5A | 160 | 350 | 60/70 | 0.28 | |
| NF6D | T16A | 320 | 350 | 200/215 | 0.57 | |
| NF8D | T18A | 500 | 350 | 465/500 | 1.24 |

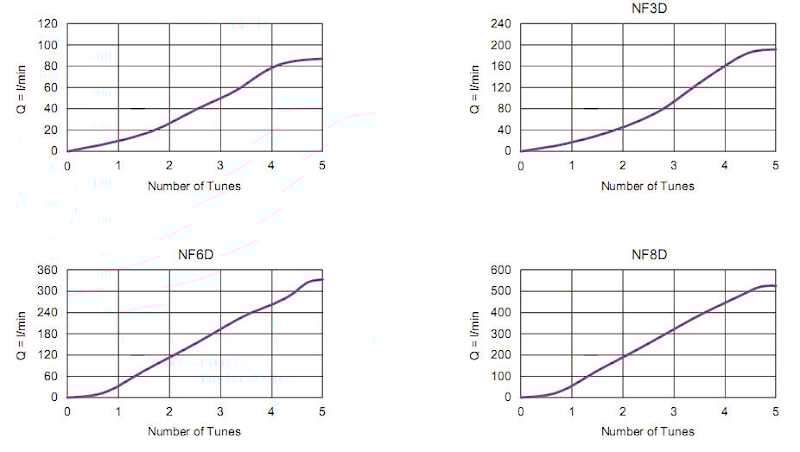

Рабочие характеристики:

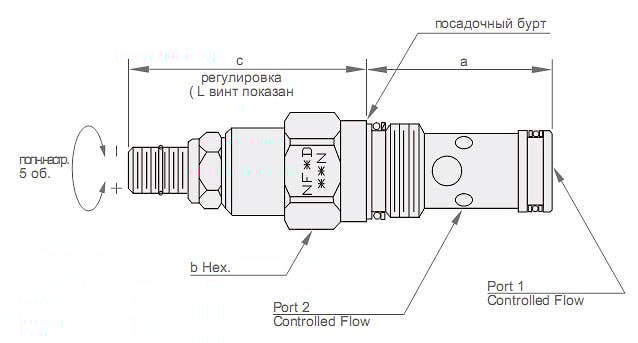

Размеры:
| Модель | a | b | c | |
| L | K | |||
| NF2D | 34.9 | 22.2 | 58 | 64 |
| NF3D | 41.1 | 28.6 | 67 | 73 |
| NF6D | 61.9 | 31.8 | 73 | 79 |
| NF8D | 79.4 | 41.3 | 84 | 90 |
производитель
STEED
Если вы хотите купить ввертный регулируемый дроссель для болших расходов NFD , вы можете:
Позвонить:
Ещё из раздела ввертные клапаны контроля расхода

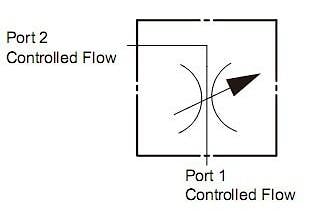

Ввертный регулируемый дроссель NFC Код для заказа: 1 ► модель NF 2 ► типоразмер 2C, 3C, 6C, 8C 3 ► монтажное гнездо T13A, T5A, T16A, T18A 4 ► регулировка L стандартно винт K ручка с контргайкой 5 ► Макс. сечение C T13A : 4.8mm A T5A : 6.3mm E T16A : ...

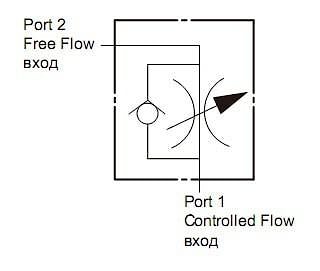

Ввертный регулируемый дроссель с обратным клапаном NC Код для заказа: 1 ► модель NC 2 ► типоразмер 2B, 3B, 6B, 8B 3 ► монтажное гнездо и макс. сечение T13A 4.8mm T5A 6.3mm T16A 9.6mm T18A 14.2mm 4 ► регулировка L стандартно винт K ручка с ...

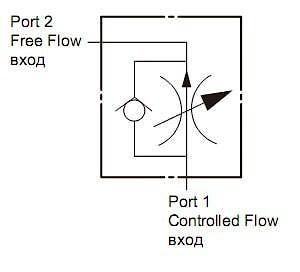

Ввертный регулируемый дроссель с обратным клапаном, компенсированный по давлению FD Код для заказа: 1 ► модель FD 2 ► типоразмер 2A, 3B, 6A, 8A 3 ► монтажное гнездо T13A, T5A, T16A, T18A 4 ► регулировка L стандартно винт K ручка с контргайкой 5 ► ...
