Ротатор IR 20 M020

450 кН, 4100 Нм

Ротатор IR20М M020 предназначен для работ, предъявляющих высокие требования к функциональности и износостойкости
• Подшипниковый узел помогает противостоять действию мощных динамических разнонаправленных нагрузок
• Модульная конструкция в сочетании с малым количеством движущихся деталей ради высокой надежности
• Вариант для прямого подключения пяти грейферных цилиндров без распределительного блока

Технические параметры
Номер	8000 509
Чертеж	2000 750
Гидросхема	2100 008
Вращение	не ограничено
Масса	145 kg
Макс.радиальная нагрузка статическая	± 450 kN
Макс.радиальная нагрузка динамическая	± 150 kN
Момент при 25 MPa	4100 Nm

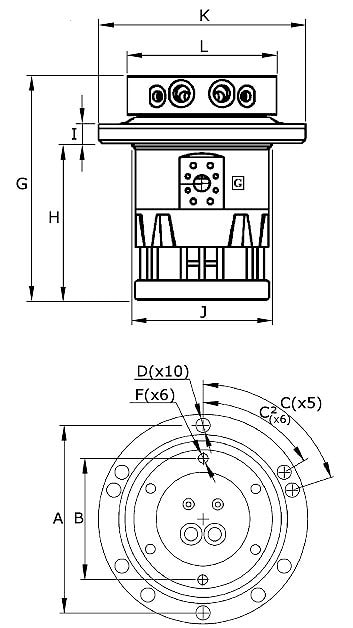

Размеры, мм
A	Ø340
B	Ø220
C	72°
C²	60°
D	Ø26
F	M20
G	420
H	293
I	36
J	Ø260*
K	Ø380
L	Ø255

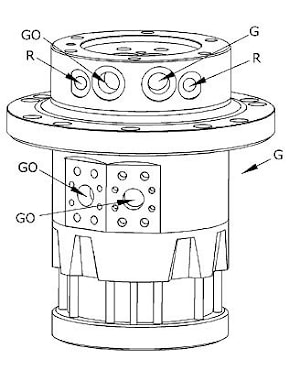

Функция	Макс. Рабочее давление	Расход	Присоединение
R = Вращени	25 MPa*¹	35 l/min	G 1/2"
GO =Захват открытие	35 MPa	*	G 1"
G = Захват закрытие	35 MPa	*	G 1"
