Гидрораспределители золотниковые ПГ73-1, ПГ732, ПГ74, ПГ72

Мы можем предложить варианты замены данных гидроаппаратов, частичную или полную модернизацию гидропривода.
Технические характеристики гидрораспределителей ПГ
Параметры | ПГ73-11. ПГ74-11 | ПГ74-22, ПГ73-12 ПГ74-12 ПГ72-32 | Г72-33 | Г74-24 Г72-34 | ПГ74-24. ПГ73-24 ПГ72-34 | Г74-25 Г72-35 | ПГ74-25, ПГ73-25, ПГ72-35 |
Диаметр условного прохода, мм | 8 | 10 | 16 | 20 | 32 | ||
Расход масла, л/мин: номинальный максимальный | 8 16 | 20 40 | 40 80 | 80 160 | 160 320 | ||
Минимальное давление управления для распределителей с гидравлическим и электрогидравлическим управлением, МПа: двухпозиционных трехпозиционных | - | 0,5 0,8 | 0,4 0,6 | 0,4(0,6)* 0,6(0,8)' |

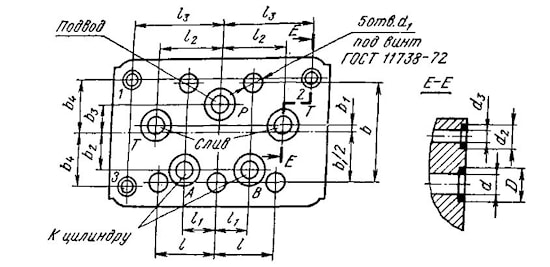

Присоединительные размеры гидрорспределителей ПГ (кроме Ду8) (вид на распределитель снизу) и назначение отверстий управления.

Типоразмеры распределителей | l | l1 | l2 | l3 | Ь | b1 | b2 | b3 | b4 | D | d | d1 | d2 | d3 |
ПГ 74-22, ПГ 72-32, ПГ73-12 | 32 | 16 | 32 | 45 | 48 | 4 | 18 | 14 | 27 | 16 | 10 | 11 | 10 | 5 |
ПГ 74-24, ПГ 72-34, ПГ73-24 | 46 | 23 | 48 | 65 | 70 | 3 | 30 | 22 | 36 | 25 | 18 | 13 | 12 | 6 |
ПГ 74-25, ПГ 72-35, ПГ73-25 | 68 | 34 | 72 | 96 | 94 | 6 | 45 | 30 | 47 | 35 | 28 | 17 | 14 | 8 |
Типы | № отверстий на эскизе | ||
распределителей | 1 | 2 | 3 |
ПГ 74-2, БПГ 74-2 | - | - | Дренаж |
ПГ 72-3 | Управление | Управление | - |
БПГ 72-3 | Дистанционное управление | Дренаж | |
ВПГ 72-3 | Дренаж | - | |
ПГ 73-12 | - | Дренаж | |
ПГ 73-2 | Дистанционное управление | Слив управления |

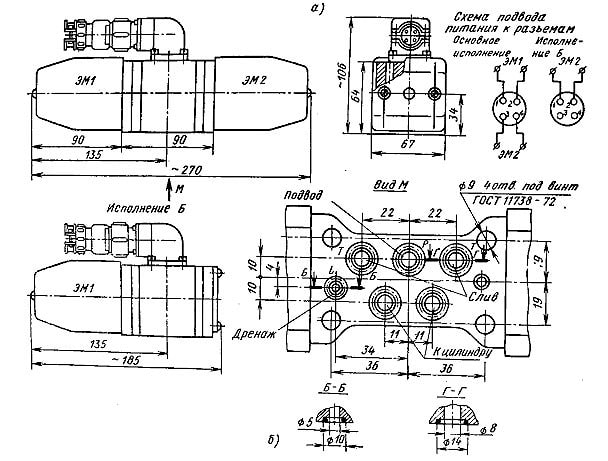

Габаритные и присоединительные размеры гидрорспределителей ПГ73-11

Габаритные и присоединительные размеры гидрорспределителей ПГ73-12

Вид М смотри табл. вначале
Габаритные и присоединительные размеры гидрорспределителей ПГ73-24

Вид М смотри табл. вначале
Типоразмеры | L | l | l1 | l2 | B | H | h | h1 | h2 | h3 |
ПГ 73-24 | 254(204) | 154 | 50(25) | 38(14) | 95 | 210 | 105 | 49 | 40 | 78 |
ПГ 73-25 | 325(290) | 225 | 50(32) | 39(22) | 134 | 235 | 130 | 65 | 103 | 103 |

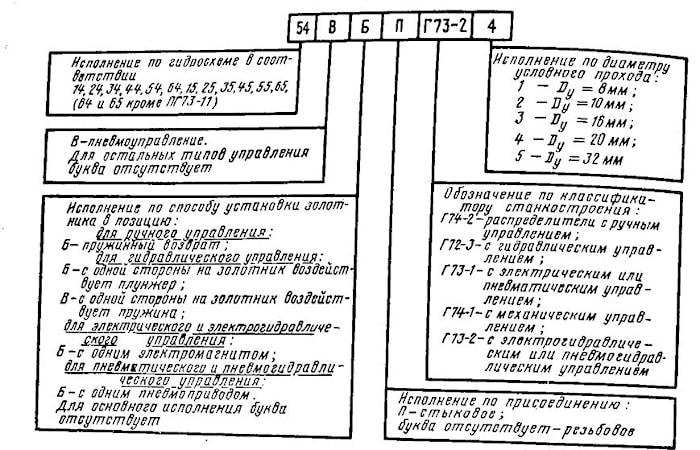

Схема расшифровки условных обозначений гидрораспределителей Г (ПГ)

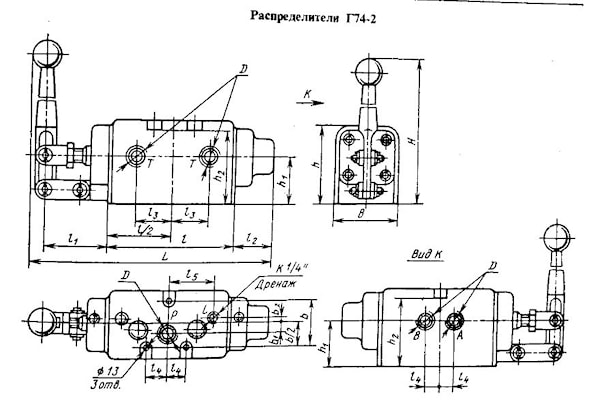

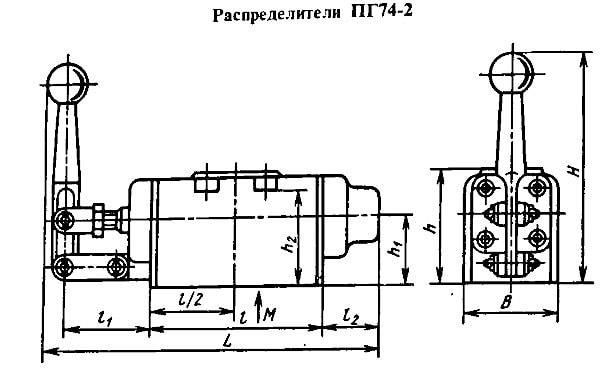

Габаритные и присоединительные размеры гидрораспределителей Г(ПГ)74-2

Типоразмеры | D | L | l | l1 | l2 | l3 | l4 | l5 | B | b | b1 | b2 | H | h | h1 | h2 |
Г74-24 | К3/4" | 340 | 154 | 74 | 55 | 48 | 23 | 65 | 95 | 70 | 20 | 6 | 200 | 105 | 54 | 78 |
Г74-25 | К1/4" | 433 | 226 | 75 | 59 | 72 | 35 | 101 | 120 | 84 | 15 | 13 | 215 | 126 | 70 | 100 |

Вид М смотри табл. вначале
Типоразмеры | Dy | L | l | l1 | l2 | В | H | h | h1 | h2 |
ПГ 74-22 | 10 | 252 | 110 | 58 | 35 | 70 | 148 | 75 | 40 | 62 |
ПГ 74-24 | 20 | 340 | 154 | 74 | 55 | 95 | 198 | 105 | 54 | 78 |
ПГ 74-25 | 32 | 433 | 226 | 75 | 59 | 134 | 214 | 130 | 70 | 102 |

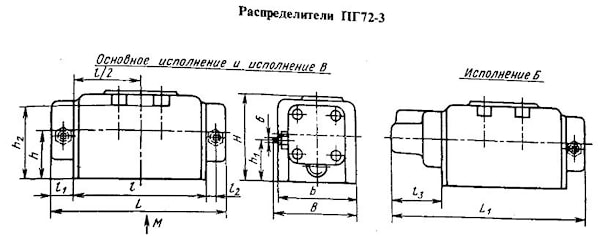

Габаритные и присоединительные размеры гидрораспределителей Г(ПГ)72-3

Вид М смотри табл. вначале
Типоразмеры | Dy | L | L1 | l | l1 | l2 | l3 | В | b | H | h | h1 | h2 |
ПГ 72-32 | 10 | 165(145) | - | 110 | 27(17) | 20(10) | - | 76 | 70 | 75 | 40 | 36 | 62 |
ПГ 72-34 | 20 | 254(202) | 240 | 154 | 50(24) | 38(14) | 62 | 98 | 95 | 105 | 54 | 49 | 78 |
ПГ 72-35 | 32 | 324(290) | 344 | 226 | 49(32) | 39(22) | 86 | 134 | 134 | 130 | 70 | 65 | 102 |
В скобках указаны размеры для двухпозиционных гидрораспределителей
