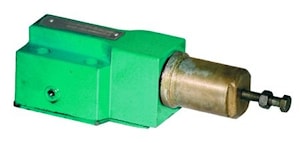

Регулятор давления ПГ57-62

Регулятор давления типа ПГ57-62 предназначен для поддержания редуцированного давления в уравновешивающих цилиндрах вертикально расположенных рабочих органов станков и других гидрофицированных машин.

Регуляторы давления ПГ57-62 для уравновешивающих цилиндров имеют на золотнике две дросселирующие кромки, что позволяет им работать как в предохранительном, так и в редукционном режимах (в зависимости от направления потока масла в отводном отверстии).

ПГ57-62 работают на минеральных маслах кинематической вязкостью от 20 до 250 мм²/с при температуре масла от 20 до 60°С; температура окружающей среды от 1 до 45°С.

Технические характеристики:

Параметры:							Норма
1. Условный проход, мм							10
2. Расход рабочей жидкости, л/мин:
- номинальный							20
- максимальный							32
- минимальный							0
3. Давление на входе, МПа
- номинальное							0,3
- максимальное							7
- минимальное							1,1
4. Давление на выходе (в камере уравновешивающего цилиндра), Мпа
- номинальное							5
- максимальное							6,3
- минимальное							0,6
5. Изменение давления настройки при изменении величины и направления расхода, МПа, не более							0,4
6. Расход через шариковый клапан, л/мин , не более							0,8
7. Габаритные размеры, мм							173x70x758
8. Масса, кг							2,6+/-0,4

Типовая схема применения регулятора ПГ57-62

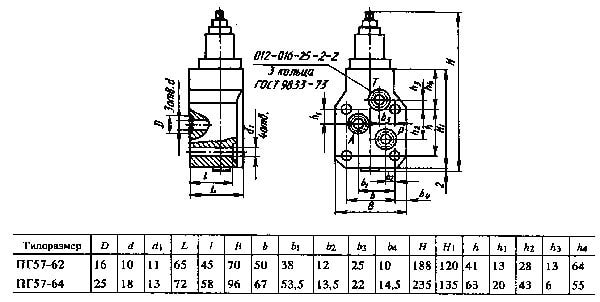

Присоединительные и габаритные размеры регулятора ПГ57-62
