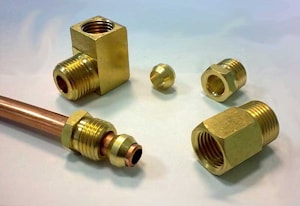

Обжимные фитинги для медной трубки 4, 6, 8, 10 мм
Фитинг обжимной позволяет производить монтаж медных трубопроводов без использования специальных инструментов. В наличии фитинги для трубки 4, 6, 8, 10, 12 мм
Материал корпуса - латунь.
Смотри так же трубка медная
Обжимная гайка
| модель | Отв. | d | L | Вн. Резьба | H | Масса, г. |
| PA-4 | Ø4 | 04.1 | 12 | M8xP1.0 | 8 | 3 |
| PA-6 | Ø6 | 06.1 | 12.5 | M10xP1.0 | 10 | 4 |
| PA-8 | Ø8 | 08.1 | 14 | M14xP1.5 | 14 | 9 |
| PA-10 | Ø10 | 010.1 | 15 | M16xP1.5 | 16 | 12 |
| PA-12 | Ø12 | 012.1 | 16 | M18xP1.5 | 19 | 16 |
Обжимное кольцо
| Модель | Отверстие | d | D | L | Масса, г. |
| PB-4 | Ø4 | Ø4.1 | Ø6 | 4.6 | 0.3 |
| PB-6 | Ø6 | Ø6.1 | Ø8 | 4.6 | 0.6 |
| РВ-8 | Ø8 | Ø8.1 | Ø11 | 7 | 2 |
| РВ-10 | Ø10 | Ø10.1 | Ø13.5 | 8 | 3 |
| РВ-12 | Ø12 | Ø12.1 | Ø16 | 9 | 4 |
Переходник прямой
| модель | Диаметр | d | L | H | Вн. Резьба | Наружн Резьба | Масса, г |
| PD-401 | Ø4 | Ø3 | 18 | 10 | M8xP1.0 | PT1/8 | 8 |
| PD-402 | Ø4 | Ø3 | 18 | 14 | M8xP1.0 | PT1/4 | 17 |
| PD-403 | Ø4 | Ø3 | 18 | 17 | M8xP1.0 | PT3/8 | 28 |
| PD-601 | Ø6 | Ø4 | 18 | 12 | М10xP1.0 | PT1/8 | 8 |
| PD-602 | Ø6 | Ø5 | 18 | 14 | М10xP1.0 | PT1/4 | 14 |
| PD-603 | Ø6 | Ø5 | 18 | 17 | М10xP1.0 | PT3/8 | 24 |
| PD-801 | Ø8 | Ø5 | 26 | 17 | M14xP1.5 | PT1/8 | 22 |
| PD-802 | Ø8 | Ø6 | 26 | 17 | M14xP1.5 | PT1/4 | 26 |
| PD-803 | Ø8 | Ø7 | 26 | 17 | M14xP1.5 | PT3/8 | 30 |
| PD-1002 | Ø10 | Ø7 | 30 | 19 | M16xP1.5 | PT1/4 | 33 |
| PD-1003 | Ø10 | Ø9 | 30 | 19 | M16xP1.5 | PT3/8 | 35 |
| PD-1202 | Ø12 | Ø7 | 34 | 21 | M18xP1.5 | PT1/4 | 42 |
| PD-1203 | Ø12 | Ø9 | 34 | 21 | M18xP1.5 | PT3/8 | 46 |
Переходник угловой
| модель | отв. | d | A | В | Н | Вн. Резьба | Наружн резьба | Масса, г |
| PH-401 | Ø4 | Ø4 | 18 | 18 | 10 | М8хР1.0 | PT1/8 | 13 |
| РН-402 | Ø4 | Ø5 | 20 | 21 | 14 | М8хР1.0 | PT1/4 | 32 |
| РН-601 | Ø6 | Ø4 | 20 | 20 | 12 | М10xPl.0 | PT1/8 | 20 |
| РН-602 | Ø6 | Ø5 | 20 | 21 | 14 | М10xPl.0 | PT1/4 | 29 |
| РН-801 | Ø8 | Ø4 | 26 | 29 | 17 | М14хР1.5 | PT1/8 | 52 |
| РН-802 | Ø8 | Ø6 | 26 | 29 | 17 | М14хР1.5 | PT1/4 | 56 |
| РН-803 | Ø8 | Ø8 | 26 | 29 | 17 | М14хР1.5 | PT3/8 | 59 |
| РН-1002 | Ø10 | Ø7 | 29 | 31 | 19 | М16хР1.5 | PT1/4 | 70 |
| РН-1003 | Ø10 | Ø8 | 29 | 31 | 19 | М16хР1.5 | PT3/8 | 76 |
| РН-1202 | Ø12 | Ø7 | 33 | 34 | 21 | М18хР1.5 | PT1/4 | 91 |
| РН-1203 | Ø12 | Ø10 | 33 | 34 | 21 | М18хР1.5 | PT3/8 | 95 |
Пробка
| Model | L | Наруж. резьба | H | Масса, г. |
| PG-004 | 12 | M8xP1.0 | 8 | 4 |
| PG-1 | 12 | PT1/8 | 10 | 6 |
| PG-410 | 15 | M10xP1.0 | 14 | 10 |
| PUN0M080-1 (Отверстие Ø3) | 16 | M8xP1.0 (Удлиненная) | 8 | 6 |

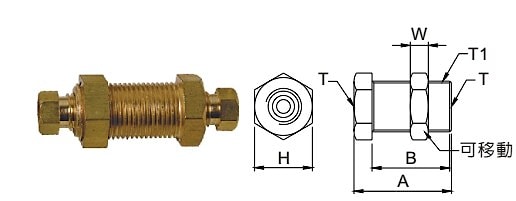

Перегородочный (проходной) фитинг в комплекте с кольцом и гайкой
| Модель | Отв | A | В | Н | W | T | T1 |
| PM-104 | ∅4 | 28 | 23 | 14 | 5 | M8x1 | M12x1 |
| PM-106 | ∅6 | 27 | 22 | 16 | 5 | M10x1 | M14x1,5 |
| PM-108 | ∅8 | 33 | 26 | 21 | 7 | M14x1,5 | M18x1,5 |
| PM-110 | ∅10 | 36 | 28 | 23 | 8 | M16x1,5 | M20x1,5 |
производитель
CHEN YING
