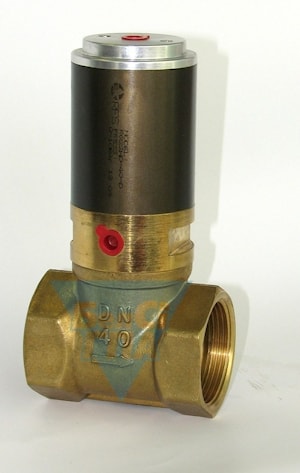

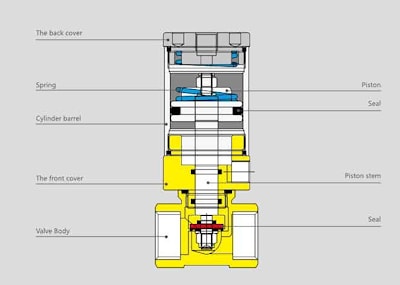

Клапан с пневмоуправлением Q22HD

Клапан Q22HD - универсальный клапан с пневмоуправлением.

Нормально закрытый.

Применяется в мойках, медицинской, пищевой, химической промышленности.

Там где применение электроуправления по каким-либо причинам невозможно.

Работает с минимального давления.

Высокое быстродействие, качественное уплотнение, устанавливается в подающую или сливную линию.

Q - пневматическое управление
22- двухлинейный двухпозиционный
HD - модель
"1" - одностороннее управление, не обозн. - двухстороннее
__ - условный проход
"В" - фланец, не обозн. резьбовое присоединение
"К" - нормально открытый.

Модель	Усл.проход	Резьба	Применение	Давление рабочее	Давление управления	Рабочая температура	KV расход
Q22HD-15	15	G1/2"	Вода, Воздух, Масло	0-0,8MPa 4~0.8MPa	0,4-0,8 Мпа	0.5-60°C	4
Q22HD-20	20	G3/4"					5
Q22HD-25	25	G1"				0,5-150°С	10
Q22HD-35	40	G11/4"				(высокотемпературный)	25
Q22HD-40	40	G11/2"					25
Q22HD-50	50	G2"					40

Размеры

Модель	A	B	С	D	H	M
Q22HD-15	46	26	030	G1/2"	96	G1/8"
Q22HD-20	54	32	037	G3/4"	107	G1/8"
Q22HD-25	66	34	037	G1"	118	G1/8"
Q22HD-35	80	53	065	G11/4"	162	G1/8"
Q22HD-40	80	53.6	065	G11/2"	162	G1/8"
Q22HD-50	105	66	078	G2"	180	G1I4"
