Комплект гидравлики для передней навески с ковшом тракторов МТЗ, ЮМЗ

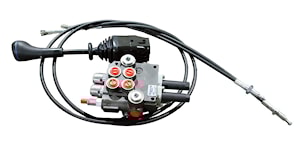

Состав комплекта:

1. Джойстик дистанционного управления ID-3335 – 1 шт.
2. Трос дистанционного управления ID-3056 длиной 2,5 м – 2 шт.
3. Моноблочный гидрораспределитель 2P80-A1A1-G-C2 – 1 шт.

Преимущества:

• Установка не требует изменений в штатной гидросистеме трактора.
• Исключает необходимость переключаться между передним и задним навесным оборудованием благодаря последовательному подключению гидрораспределителей.

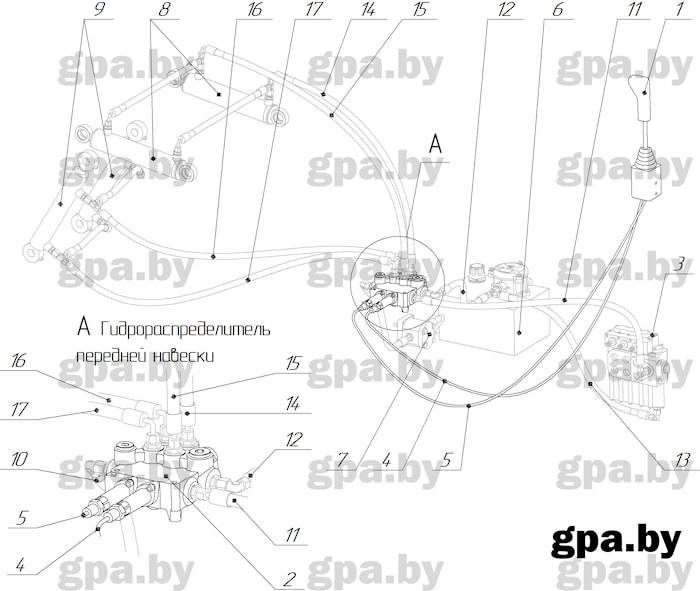

Схема подключения:

1. Подача рабочей жидкости осуществляется от насоса гидросистемы трактора. Жидкость подводится к порту P гидрораспределителя 2Р80 из комплекта с помощью рукава высокого давления.
2. Порт N гидрораспределителя 2Р80 подключается к порту P штатного гидрораспределителя задней навески, используя штуцер для последовательного соединения гидрораспределителей и рукав высокого давления.
3. Сливные магистрали T обоих гидрораспределителей направляются в гидробак, обеспечивая возвращение рабочей жидкости.

Порты A2 и B2 распределителя 2Р80 подключаются гибкими рукавами к гидроцилиндрам, управляющим подъемом стрелы. Порты A1 и B1 соединяются с гидроцилиндрами, ответственными за подъем ковша.

Принцип работы:

Управление передней навеской осуществляется с помощью джойстика. Перемещение рукоятки вдоль одной оси контролирует подъем и опускание стрелы, а вдоль другой оси — наклон и возврат ковша. Такое управление обеспечивает удобное выполнение операций с навесным оборудованием.
