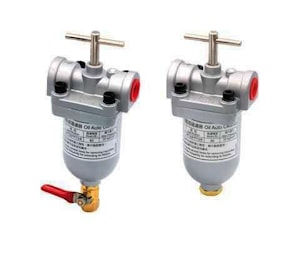

Фильтры щелевые серии A100
![Фильтры щелевые серии A100](img/pages/1571.jpg?ver=172484318130px&w=300)
Функции
-
Широкое применение: фильтры щелевые используются для фильтрации масла в смазочных и гидравлических системах, а также в различных отраслях промышленности. Они предназначены для поддержания работоспособности механического оборудования, обеспечивая чистоту масла и стабильную работу систем.
-
Прочная конструкция: Корпус фильтра изготовлен из высокопрочного цинкового сплава, что гарантирует долговечность и устойчивость к коррозии. Внутренние фильтрующие элементы выполнены с использованием нержавеющей стали (SUS304) и состоят из комбинации больших, маленьких и боковых прокладок, что формирует эффективную фильтрационную структуру.
-
Очистка в процессе работы: Одним из ключевых преимуществ является возможность очистки фильтров любое время, не прерывая работу машины. Это значительно экономит время на техническое обслуживание и минимизирует простои оборудования.
-
Диапазон работы: фильтры подходят для работы с маслами различной вязкости в диапазоне от 10 до 220 cSt при 40 °C. Рабочая температура устройств составляет от 0 до 90 °C, что делает их универсальными для различных условий эксплуатации.
-
Совместимость с системами смазки: Рекомендуется использовать фильтры совместно с системами смазки Chen Ying. Такая комбинация обеспечивает максимальную эффективность и долговечность системы смазки.
Указания по техническому обслуживанию
-
Очистка во время работы: Чтобы очистить фильтрбез остановки оборудования, необходимо выполнить следующие шаги:
- Освободите нижнюю заглушку фильтра масла.
- Несколько раз поверните поперечную ручку влево и вправо для удаления загрязнений с прокладок.
- Когда загрязнения вытекут вместе с маслом, затяните заглушку, завершив процесс очистки.
-
Замена нижней заглушки: Нижнюю запорную пробку можно заменить на шаровый кран для удобства обслуживания. Однако стоит учитывать, что это может снизить значение сопротивления давлению в системе.
Примечания
-
Снижение объема смазочного материала: Следует учитывать, что объем смазочного материала будет несколько снижаться после прохождения через фильтриз-за создания сопротивления фильтрационной структурой.
-
Влияние на максимальный расход: На максимальный расход масла через фильтрмогут влиять различные факторы, такие как тип смазки, температура, вязкость, расход, давление, размер проходящей области, количество ячеек и размер отверстий на входах и выходах. Все эти параметры должны учитываться при выборе и эксплуатации фильтра..
Технические данные и габариты:
Код заказа | Спецификация | Тонкость фильтра (мкм) | Размер щели (мм) | A (мм) | B (мм) | C (мм) | Макс давление (бар) | Пробка | Вес (кг) |
A-102 | PT1/4 x PT1/4 | 80 | 0.175 | 156.0 | 76 | 60 | 25 | PS1/4 | 0.75 |
100 | 0.147 | ||||||||
А-103 | PT3/8 x PT3/8 | 80 | 0.175 | 156.0 | 76 | 60 | 25 | PS1/4 | 0.75 |
100 | 0.147 | ||||||||
A-104 | PT1/2 x PT1/2 | 80 | 0.175 | 197.0 | 89 | 71 | 25 | PS1/4 | 1.15 |
100 | 0.147 | ||||||||
A-105 | PT3/4 x PT3/4 | 80 | 0.175 | 197.0 | 89 | 71 | 25 | PS1/4 | 1.15 |
100 | 0.147 | ||||||||
A-106 | PT3/4 x PT3/4 | 80 | 0.175 | 236.0 | 100 | 85 | 25 | PS1/2 | 1.90 |
A-110 | PT1 x PT1 | 80 | 0.175 | 263.5 | 120 | 85 | 25 | PS1/2 | 2.20 |
производитель
CHEN YING
