Фиксатор трубки серии PZ

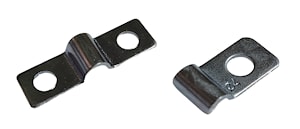

Фиксатор трубки серии PZ представляет собой высококачественное крепежное решение, предназначенное для надежной фиксации труб различных диаметров в самых разнообразных условиях. Изготовленный из прочных материалов, он обеспечивает долговечность и устойчивость к механическим воздействиям. Конструкция фиксатора серии PZ два крепежных отверстия, что способствует более надежному креплению и равномерному распределению нагрузки. Верхняя и нижняя части фиксатора разработаны таким образом, чтобы обеспечивать плотную и безопасную фиксацию трубы, предотвращая её смещение или повреждение.

Эта серия подходит для использования в широком диапазоне температур и может применяться как в промышленных, так и в бытовых системах, включая трубопроводы для жидкостей и газа. Удобный монтаж и разнообразие размеров делают фиксаторы серии PZ универсальным выбором для профессионалов, ценящих надежность и эффективность в каждом элементе системы.

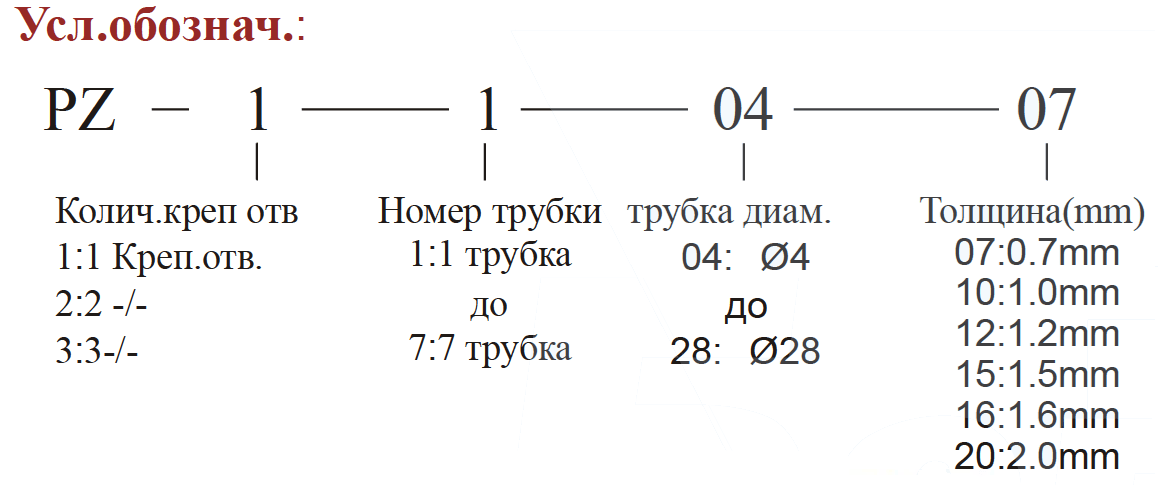

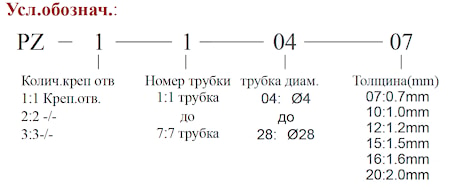

No	Условное обозначение	Кол-во отверстий для крепления	Диаметр трубки (мм)	Номер трубки	Толщина (мм)	Ширина (мм)	Длина (мм)	Диаметр крепежного отверстия (мм)
1	PZ-110407	1	∅4	1	0.7	10	19	5
2	PZ-120410	1	∅4	2	1.0	10	28	5
3	PZ-130410	1	∅4	3	1.0	10	27	5
4	PZ-140410	1	∅4	4	1.0	10	31	5
5	PZ-150410	1	∅4	5	1.0	10	35	5
6	PZ-110610	1	∅6	1	1.0	10	23	5
7	PZ-120610	1	∅6	2	1.0	10	28	5
8	PZ-130610	1	∅6	3	1.0	12	34	5
9	PZ-110810	1	∅8	1	1.0	10	23	5
10	PZ-120810	1	∅8	2	1.0	12	32	5
11	PZ-111010	1	∅10	1	1.0	10	27	5
12	PZ-111212	1	∅12	1	1.2	12	31	5
13	PZ-111516	1	∅15	1	1.6	20	43	7
14	PZ-110320	1	PS3/8 (016.67)	1	2.0	20	47	7
15	PZ-110420	1	PS1/2 (021)	1	2.0	20	52	7
16	PZ-112216	1	∅22	1	1.6	20	48	7
17	PZ-110620	1	PS3/4 (026.44)	1	2.0	20	55	7
18	PZ-112816	1	∅28	1	1.6	20	57	7
19	PZ-113316	1	∅33	1	1.6	20	64	7
20	PZ-110820	1	PS1 (033.2)	1	1.6	20	64	7
21	PZ-114220	1	∅42	1	2.0	20	76	7
22	PZ-115020	1	∅50	1	2.0	20	83	7
23	PZ-116020	1	∅60	1	2.0	20	95	7

No	Условное обозначение	Кол-во отверстий для крепления	Диаметр трубки (мм)	Номер трубки	Толщина (мм)	Ширина (мм)	Длина (мм)	Крепежное отверстие (расстояние, мм)	Диаметр крепежного отверстия (мм)
24	PZ-220415	2	∅4	2	1.5	13	45	30	7
25	PZ-230415	2	∅4	3	1.5	13	47	32	7
26	PZ-240415	2	∅4	4	1.5	12	47	35	5
27	PZ-250415	2	∅4	5	1.5	13	55	38	7
28	PZ-210615	2	∅6	1	1.5	13	45	30	7
29	PZ-220616	2	∅6	2	1.6	12	46	30	7
30	PZ-230616	2	∅6	3	1.6	12	54	37	7
31	PZ-240616	2	∅6	4	1.6	12	54	40	6.5x8
32	PZ-250616	2	∅6	5	1.6	15	63	48	7
33	PZ-260616	2	∅6	6	1.6	15	68	53	7
34	PZ-280616	2	∅6	8	1.6	15	85	67	7x9
35	PZ-210816	2	∅8	1	1.6	13	45	30	7
36	PZ-220816	2	∅8	2	1.6	12	53	36	7
37	PZ-230816	2	∅8	3	1.6	12	61	44	7
38	PZ-240816	2	∅8	4	1.6	15	69	54	7
39	PZ-260816	2	∅8	6	1.6	15	80	65	7
40	PZ-270816	2	∅8	7	1.6	15	100	85	7
41	PZ-211016	2	∅10	1	1.6	13	45	30	7
42	PZ-221016	2	∅10	2	1.6	12	54	38	6.5x9
43	PZ-231016	2	∅10	3	1.6	12	66	51	7
44	PZ-241016	2	∅10	4	1.6	15	77	62	7x9
45	PZ-251016	2	∅10	5	1.6	15	87	71	7x9
46	PZ-261016	2	∅10	6	1.6	15	96	81	7x9
47	PZ-271016	2	∅10	7	1.6	15	106	91	7x9
48	PZ-211216	2	∅12	1	1.6	13	45	30	7
49	PZ-221216	2	∅12	2	1.6	10	53	39	5x7
50	PZ-221515	2	∅15	2	2.0	20	80	61	7x9
51	PZ-231515	2	∅15	3	2.0	20	96	76	7x9
52	PZ-212216	2	∅22	1	1.6	20	71	53	7
53	PZ-212816	2	∅28	1	1.6	20	74	57	7
54	PZ-211515	2	∅15	1	1.5	20	59	41	7

No	Условное обозначение	Кол-во отверстий для крепления	Диаметр трубки (мм)	Номер трубки	Фиксация	Толщина (мм)	Ширина (мм)	Длина (мм)	Крепежное отверстие (расстояние, мм)	Диаметр крепежного отверстия (мм)
55	PZ-320415	2	04	2	Верхняя	1.5	13	45	30	7
55	PZ-320415	2	04	2	Нижняя	3.0	13	49	30	M6xP1.0
56	PZ-330415	2	04	3	Верхняя	1.5	13	47	32	7
56	PZ-330415	2	04	3	Нижняя	3.0	13	51	32	M5xP0.8
57	PZ-340415	2	04	4	Верхняя	1.5	12	47	35	5
57	PZ-340415	2	04	4	Нижняя	3.0	13	50	35	M5xP0.8
58	PZ-350415	2	04	5	Верхняя	1.5	13	55	38	7
58	PZ-350415	2	04	5	Нижняя	3.0	13	57	37	M6xP1.0
59	PZ-310615	2	06	1	Верхняя	1.5	13	45	30	7
59	PZ-310615	2	06	1	Нижняя	3.0	13	49	30	M6xP1.0
60	PZ-320616	2	06	2	Верхняя	1.6	12	46	30	7
60	PZ-320616	2	06	2	Нижняя	3.0	13	49	30	M6xP1.0
61	PZ-330616	2	06	3	Верхняя	1.6	12	54	37	7
61	PZ-330616	2	06	3	Нижняя	3.0	13	57	37	M6xP1.0
62	PZ-340616	2	06	4	Верхняя	1.6	12	54	40	6.5x8
62	PZ-340616	2	06	4	Нижняя	3.0	13	57	40	M6xP1.0
63	PZ-360616	2	06	6	Верхняя	1.6	15	68	53	7
63	PZ-360616	2	06	6	Нижняя	3.0	16	71	53	M6xP1.0
64	PZ-380616	2	06	8	Верхняя	1.6	15	85	67	7x9
64	PZ-380616	2	06	8	Нижняя	3.0	15	82	65	M6xP1.0
65	PZ-310816	2	08	1	Верхняя	1.6	13	45	30	7
65	PZ-310816	2	08	1	Нижняя	3.0	13	49	30	M6xP1.0
66	PZ-320816	2	08	2	Верхняя	1.6	12	53	36	7
66	PZ-320816	2	08	2	Нижняя	3.0	13	57	37	M6xP1.0
67	PZ-330816	2	08	3	Верхняя	1.6	12	61	44	7
67	PZ-330816	2	08	3	Нижняя	3.0	13	64	44	M6xP1.0
68	PZ-340816	2	08	4	Верхняя	1.6	15	69	54	7
68	PZ-340816	2	08	4	Нижняя	3.0	16	71	53	M6xP1.0
69	PZ-360816	2	08	6	Верхняя	1.6	15	80	65	7
69	PZ-360816	2	08	6	Нижняя	3.0	15	82	65	M6xP1.0
70	PZ-311016	2	010	1	Верхняя	1.6	13	45	30	7
70	PZ-311016	2	010	1	Нижняя	3.0	13	49	30	M6xP1.0
71	PZ-321016	2	010	2	Верхняя	1.6	12	54	38	6.5x9
71	PZ-321016	2	010	2	Нижняя	3.0	13	57	37	M6xP1.0
72	PZ-331016	2	010	3	Верхняя	1.6	12	66	51	7
72	PZ-331016	2	010	3	Нижняя	3.0	13	70	51	M6xP1.0
73	PZ-341016	2	010	4	Верхняя	1.6	15	77	62	7x9
73	PZ-341016	2	010	4	Нижняя	3.0	15	82	65	M6xP1.0
74	PZ-311216	2	012	1	Верхняя	3.0	13	45	30	7
74	PZ-311216	2	012	1	Нижняя	3.0	13	49	30	M6xP1.0
75	PZ-321216	2	012	2	Верхняя	1.6	10	53	39	5x7
75	PZ-321216	2	012	2	Нижняя	3.0	13	57	40	M5xP0.8
76	PZ-360820	2	08	6	Верхняя	1.6	15	80	65	7
76	PZ-360820	2	08	6	Нижняя	3.0	15	82	65	M6xP1.0

производитель
CHEN YING
